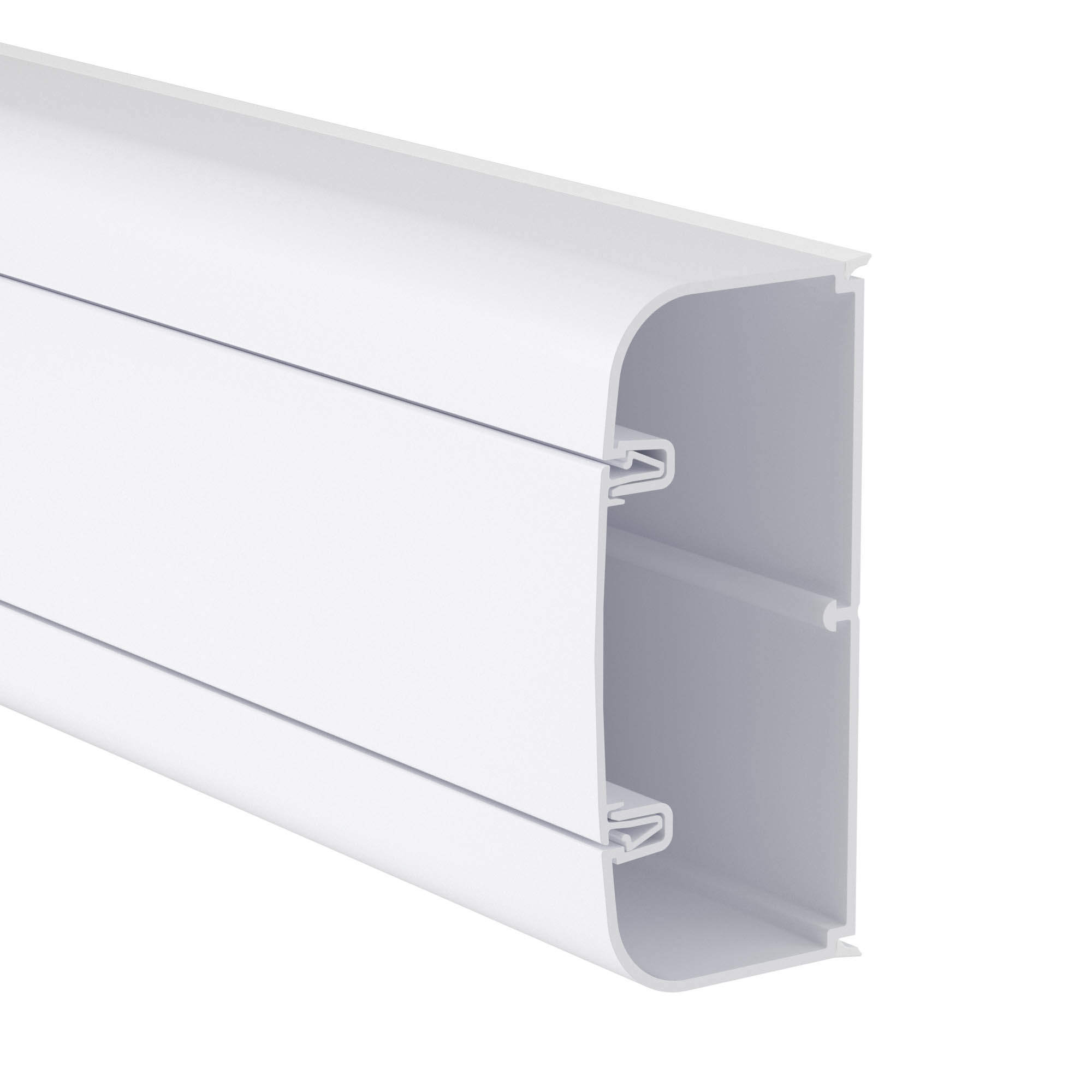

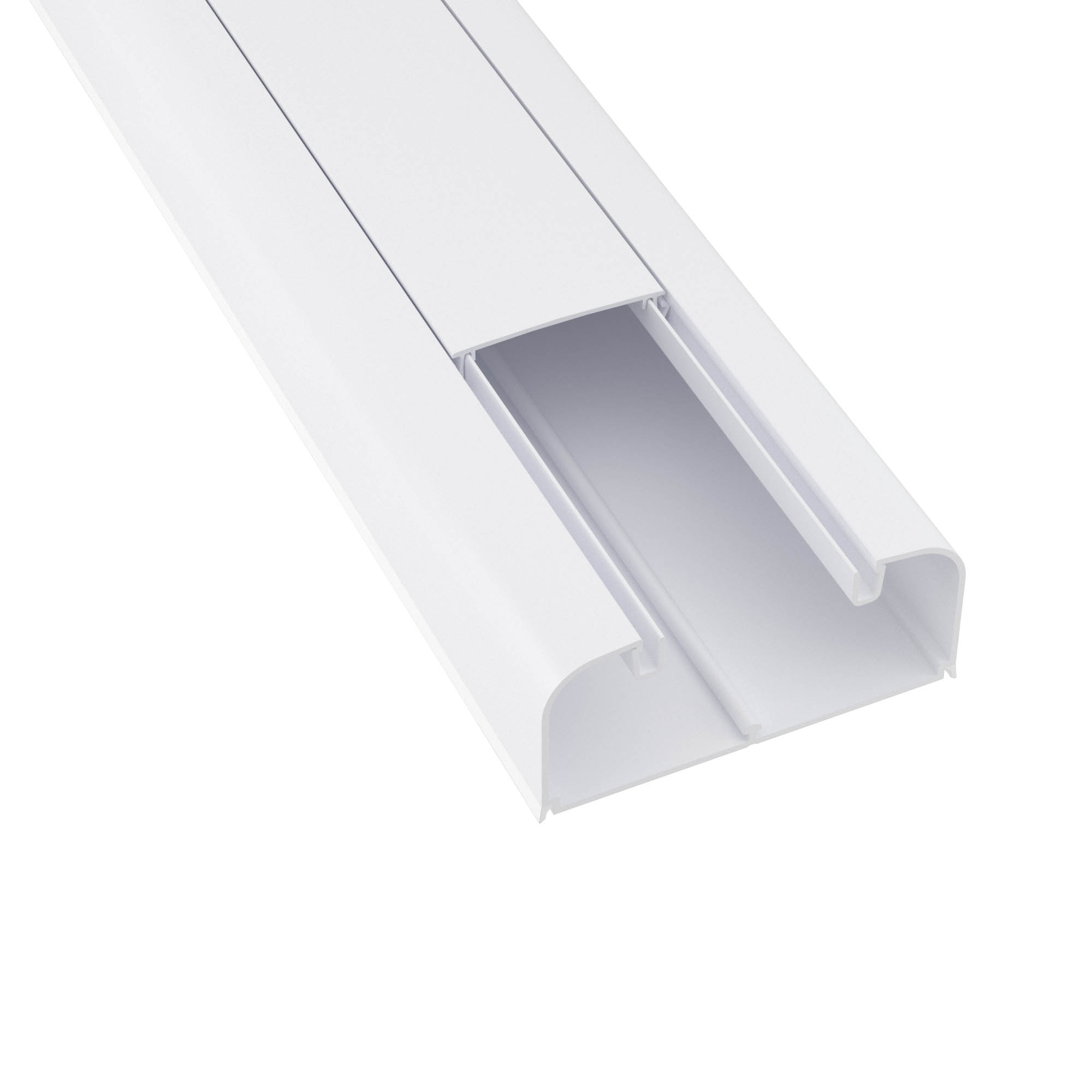

Кабель-канал 110х50 мм с фронтальной крышкой

Код: 01050

Вес, кг:	1,074
Объем, м³:	0,00460 ?

Тип упаковки:

Кол-во в упаковке: 16

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страница из каталога_3

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Кабельный короб 110х50 мм с фронтальной крышкой. Назначение: прокладка кабелей и монтаж ЭУИ. Характеристики: материал – композиция ПВХ; перфорация на дне основания с диаметром отверстий 6,5 мм, шаг перфорации – 200 мм; защитная пленка; возможность установки перегородки; выпускаются в отрезках длиной 2 метра. Типоразмер 110х50 мм. Цвет белый

Подробнее

Цвет	Чисто-белый
Ширина, мм	110
Глубина, мм	50
Вид/марка материала	Поливинилхлорид
Длина, мм	2000
Материал	Пластик
Способ установки крышки	Вставка внутрь
Количество крышек	1
Количество направляющих для установки дополнит. разделителей	1

Перфорация в основании для монтажа	Да
С фиксатором для кабеля	Да
С канальным соединителем	Да
Полезное сечение, мм²	4427
Ширина крышки 1, мм	50
Защитная пленка	Да
Симметричный	Да
Тип конструкции прямоугольный	Да
Крышки поставляются в комплекте	Да

Материал	ПВХ (поливинилхлорид)
Температура монтажа, °С	5°С ... +60°С
Ширина номинальная, мм	110
Степень защиты, IP	IP40
Т.И.З., мм2	4427
Максмальное суммарное сечение, мм2	4427
Температура эксплуатации, °С	5°С ... +60°С

Максимальная рабочая температура, °С	+60°C
Ударная прочность, Дж	6
Климатическое исполнение	УХЛ4
Напряжение пробоя, В	Более 2500
Высота номинальная, мм	110
Тип продукции	Кабель-канал
