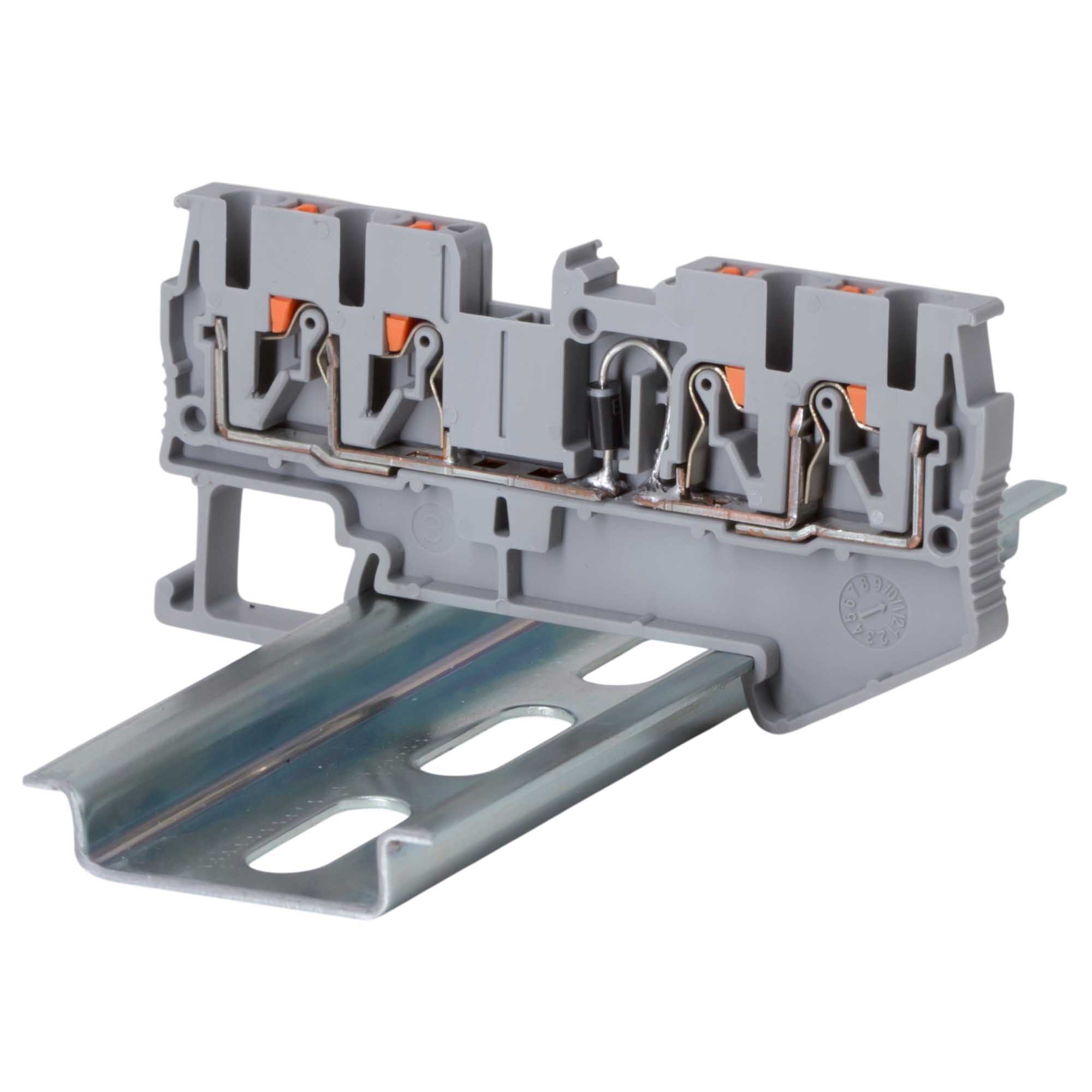

Клемма со встроенным диодом, катод слева, зажим push-in, 4 точки подключения, 2.5 кв.мм, серая
Код:
VPR-2.5-QT-D-RL
Код:
VPR-2.5-QT-D-RL
Клемма с диодом 1N4007 между правым и левым зажимами, катод находится слева. Предназначена для защиты цепей от подачи напряжения обратной полярности и блокировки обратных токов.
Зажим Push-in, монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 4 точки подключения, 2.5 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 32,3×73×5,2 мм.
Подробнее
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Цвет | Серый |
| Номин. напряжение, В | 500 |
| Длина, мм | 73 |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки, мм | 5.2 |
| Высота (на мин. возможной высоте установки), мм | 37.2 |
| Требуется торцевая пластина | Да |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Тип компонента | Диод |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 4 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...2.5 |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сбоку |
| Номин. ток In, А | 0.5 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Тип продукции | Клемма |
| Функция клеммы | С электронными компонентами |
| Тип зажима | Винт |
| Ширина | 5,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 4 |
| Номинальное сечение | 2,5 мм2 |
| Максимальное сечение | 4 мм2 |
| Два проводника одинакового сечения | 0,14−1,5 мм2 |
| Длина снятия изоляции | 10 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 30 A |
| Размер винта | M3 |
| Момент затяжки | 0,5−0,6 N∙m |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
| Масса | 8,7 г |
