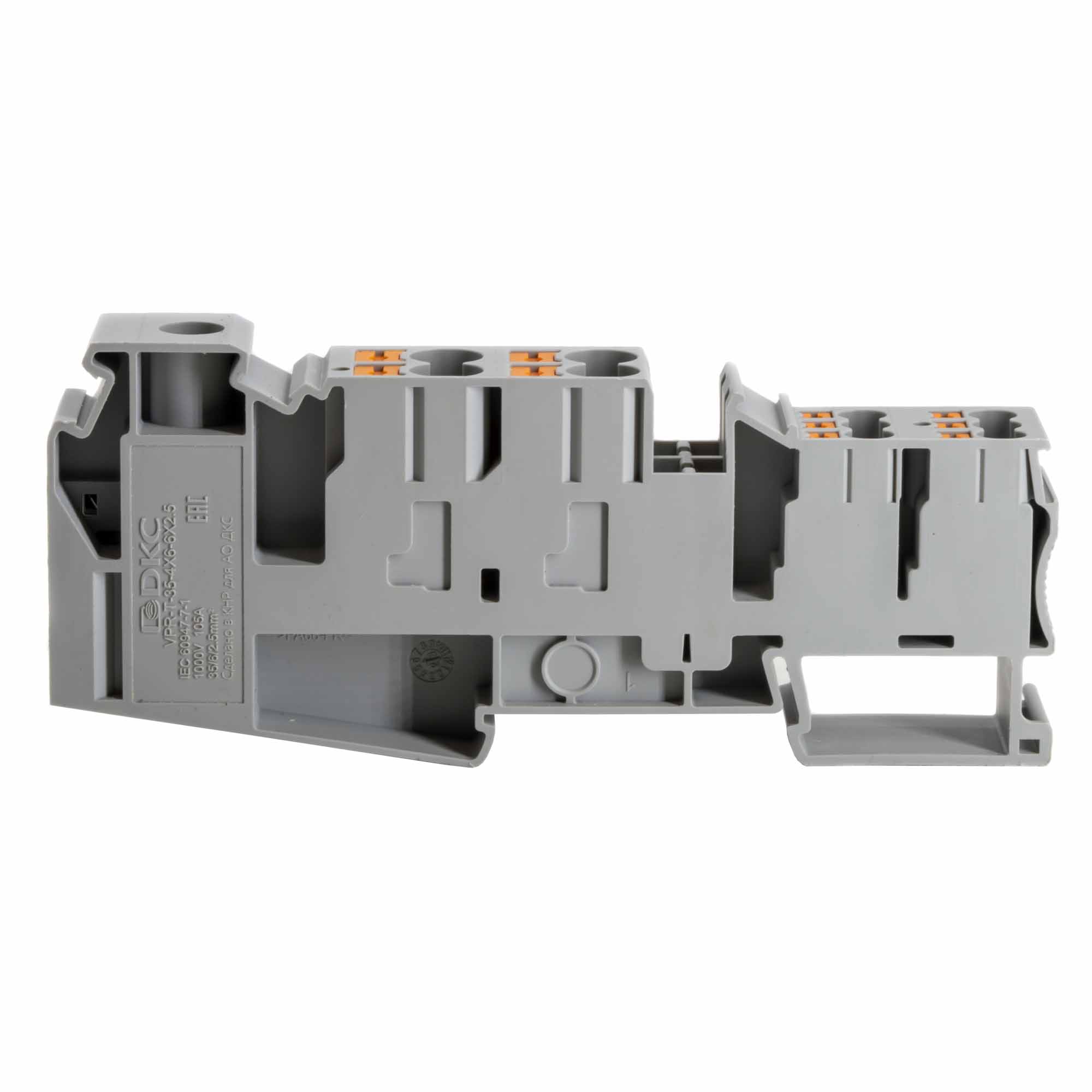

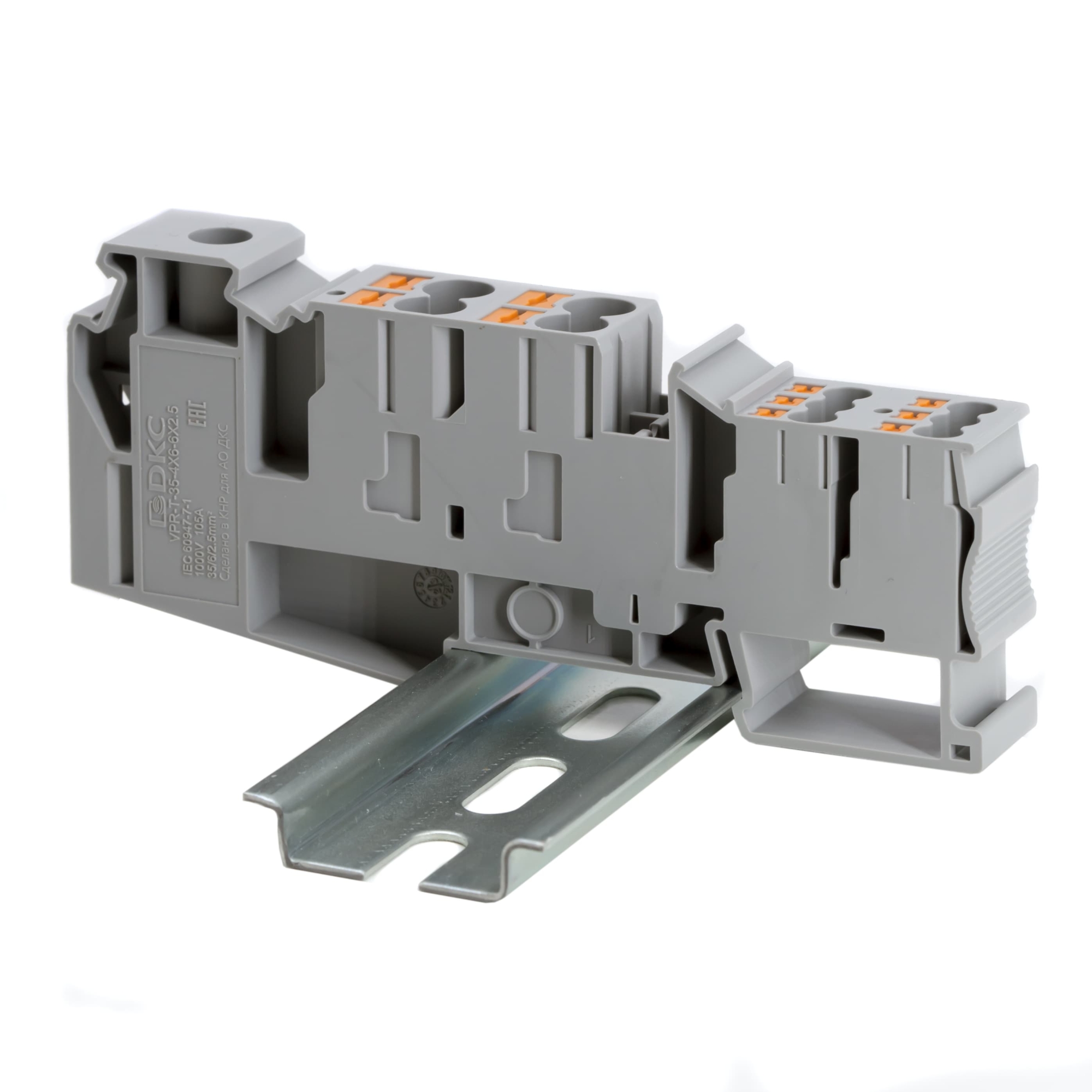

Клемма гибридная, винтовой зажим 35 кв.мм, push-in 4х6 кв.мм, 6х2.5кв.мм
Код:
VPR-T-35-4X6-6X2.5
Код:
VPR-T-35-4X6-6X2.5

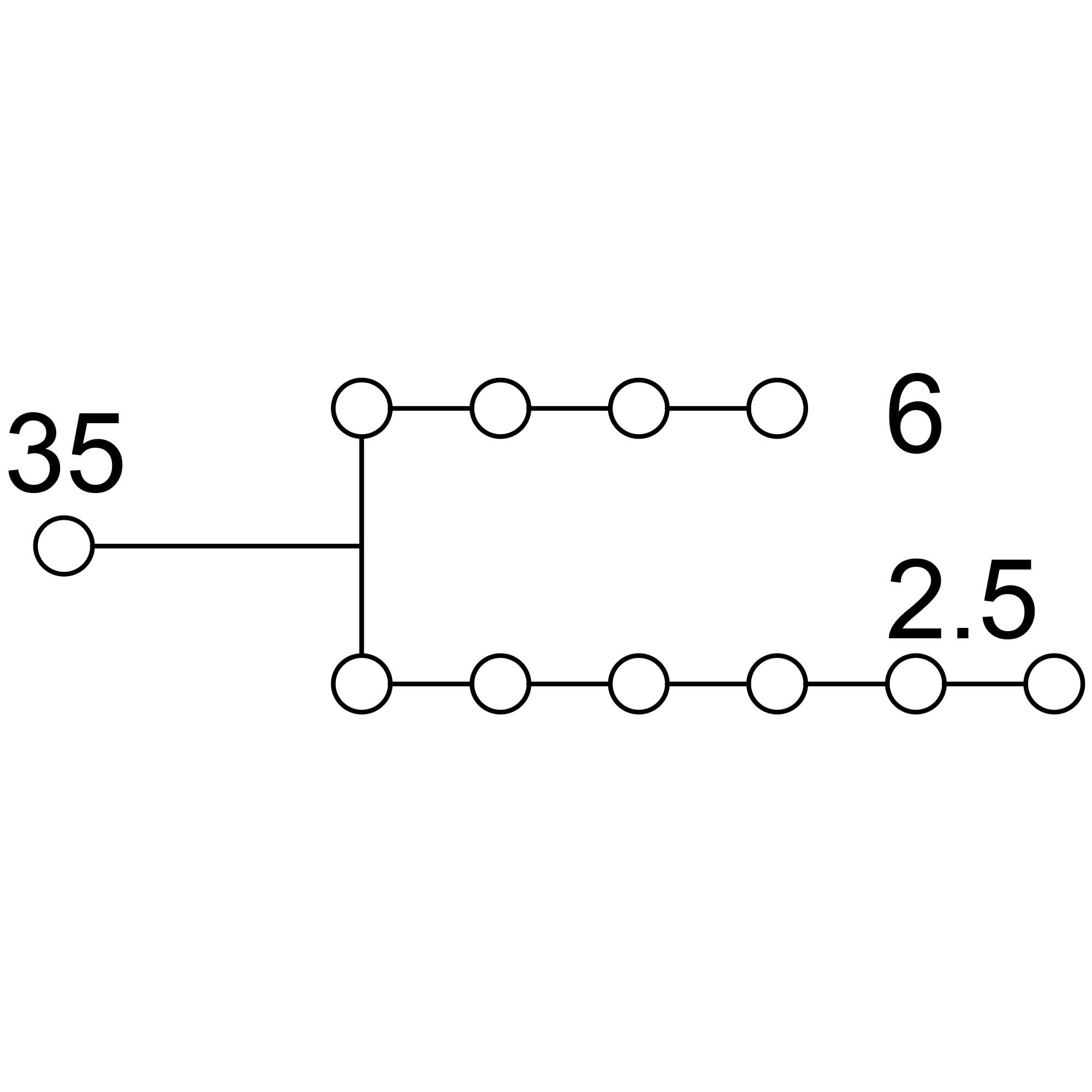

Гибридная распределительная клемма сочетает винтовой и push-in зажимы, обеспечивая надежное подключение вводных и отходящих проводников различного сечения. Вводной зажим рассчитан на проводники до 35 мм², отходящие — на несколько push-in контактов для быстрого монтажа. Два канала для перемычек с шагом 8 мм позволяют объединять клеммы между собой. Предусмотрены отверстия для подключения тестового щупа, что облегчает контроль и обслуживание цепей. Габариты (В×Ш×Г) — 48,8×110,4×16 мм.
Подробнее
| Номин. ток In, А | 105 |
| Номин. напряжение, В | 1000 |
| Цвет | Серый |
| Длина, мм | 110.4 |
| Ширина/размер ячейки, мм | 16 |
| Высота (на мин. возможной высоте установки), мм | 48.8 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...50 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.2...35 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...35 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...35 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 11 |
| Соединенные внутри уровни (между собой) | Нет |
| Количество полюсов | 11 |
| Требуется торцевая пластина | Нет |
| С защитой от прикосновения | Да |
| Позиция соединения | Сверху |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Поперечное сечение жилы, мм² | 35 |
| Тип продукции | Клемма |
| Функция клеммы | Распределительная |
| Тип зажима | Винт / Push-in |
| Ширина | 16.3 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 11 |
| Номинальное сечение | 35 мм2 |
| Максимальное сечение | 50 мм2 |
| Максимальное сечение push-in | 10 мм2 |
| Длина снятия изоляции | 25 мм |
| Длина снятия изоляции push-in | 10-12 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 105 A |
| Размер винта | M6 |
| Момент затяжки | 3,2−3,7 N∙m |
| Размер отвертки | 1,0 × 6,5 |
| Материал корпуса | PA |
