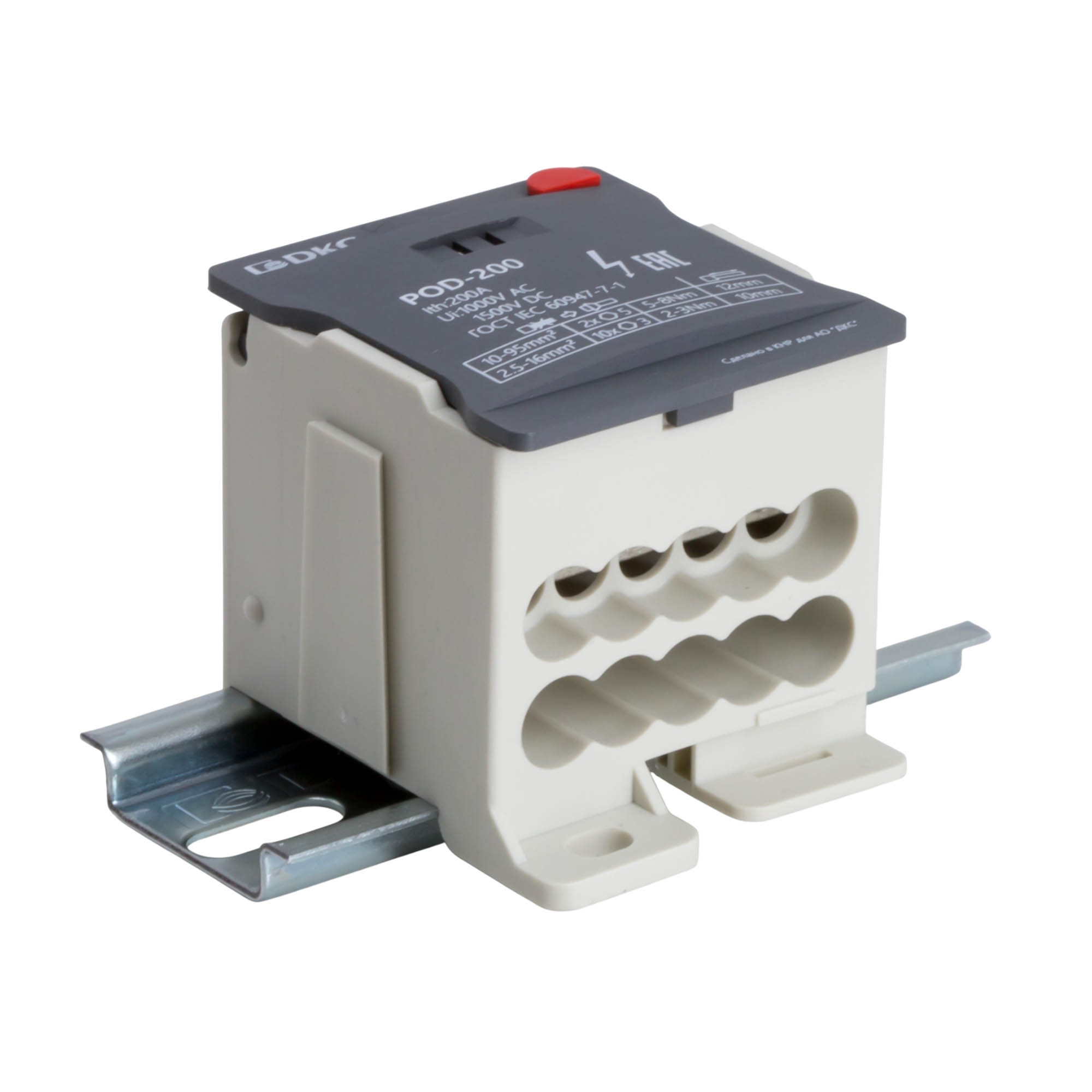

Блок распределительный, винтовой зажим, 2x95 кв.мм, 10х16 кв.мм
Код:
POD-200
Код:
POD-200

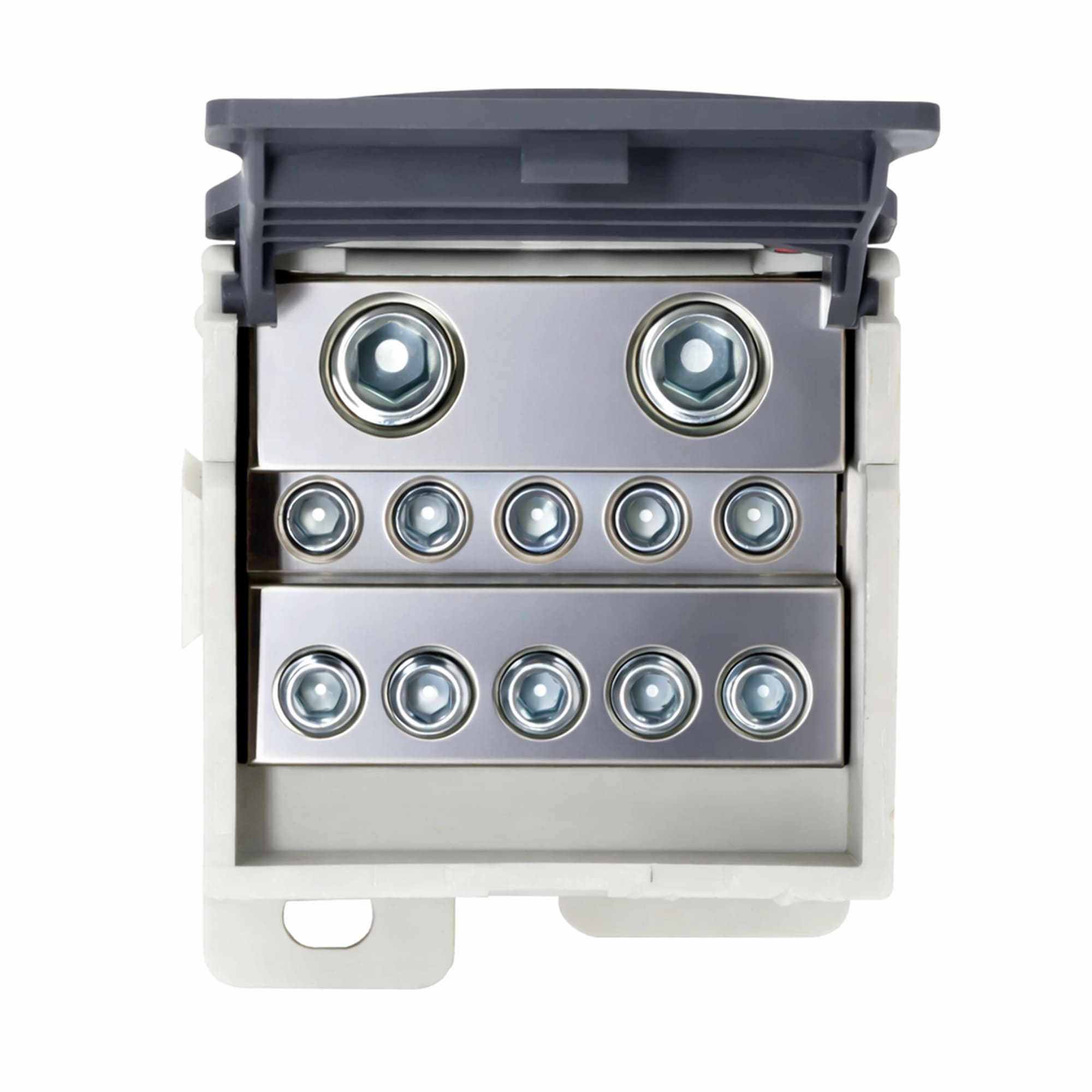

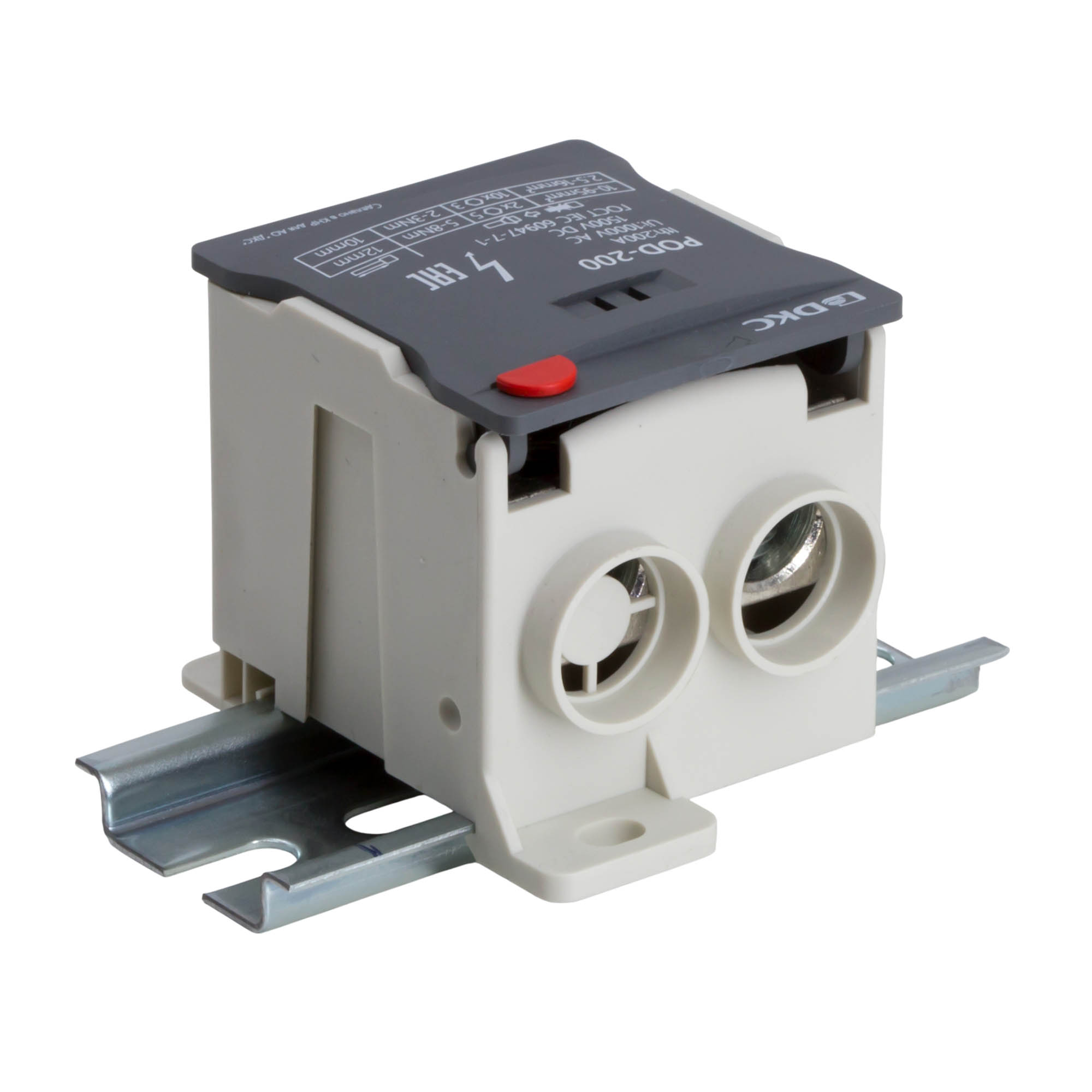

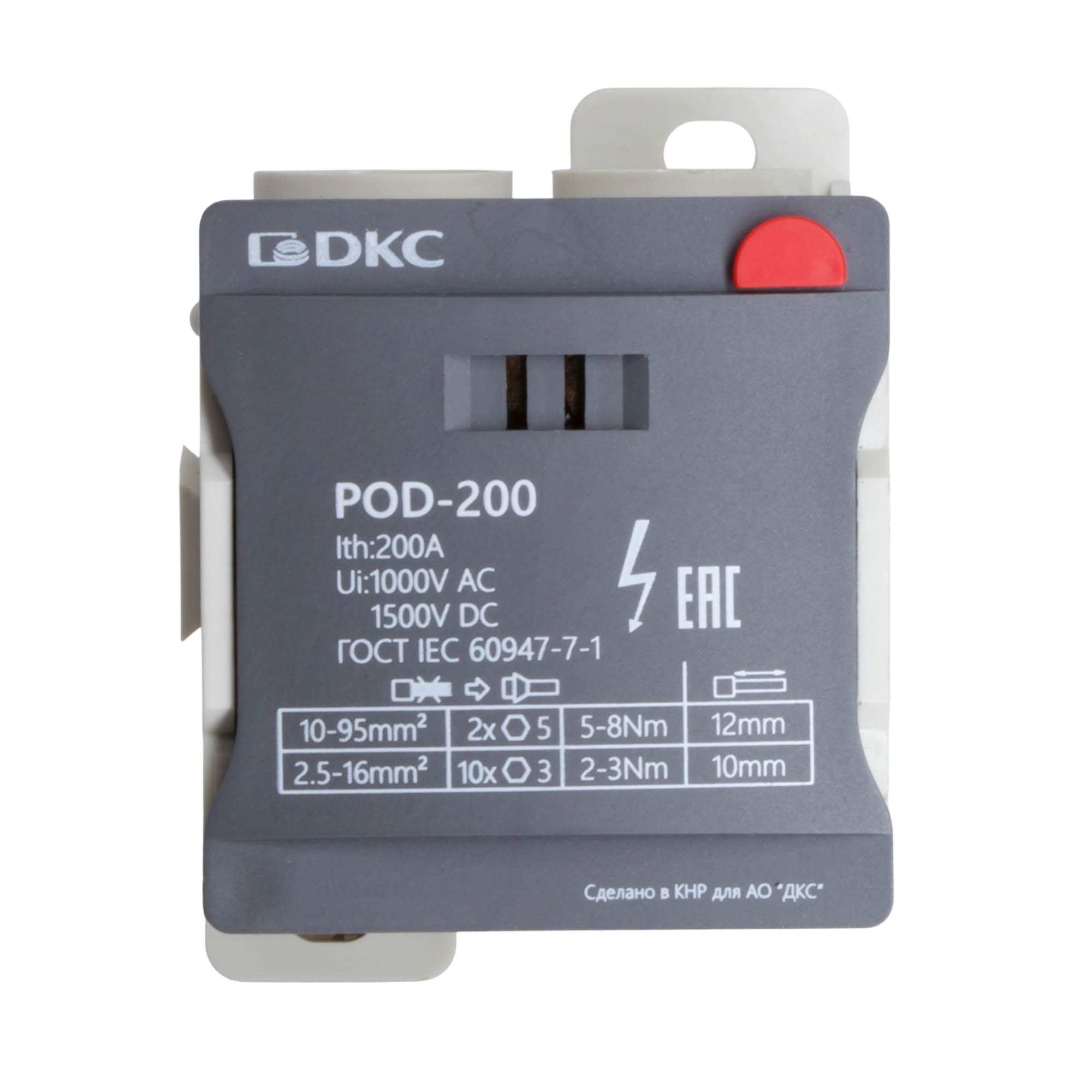

Распределительный блок POD-200 с винтовым зажимом служит для соединения и распределения многожильных или обжатых наконечником гибких проводников в электрических щитах. Установка на DIN-рейку высотой 35 мм или монтажную плату. Боковой штифт обеспечивает стыковку блоков между собой. На крышке распределительного блока нанесена ключевая информация, а также есть паз для маркировки NUTB5. В комплект входит цветная пластиковая маркировка (синий, зеленый, красный, желтый) и самоклеящаяся (L1, L2, L3, N, заземление, круг). Корпус выполнен из полиамида с классом горючести V0 UL-94. Степень защиты – IP20. Цвет – серый, 2 ввода с сечением 10-95 мм2, 10 точек подключения (выводов) с номинальным сечением проводников 2,5-16 мм2. Габариты (В×Ш×Г) – 50×50,5×67,5 мм.
Подробнее
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Цвет | Серый |
| Поперечное сечение жилы, мм² | 95 |
| Номин. напряжение, В | 1000 |
| Количество полюсов | 10 |
| Длина, мм | 67.5 |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки, мм | 50.5 |
| Высота (на мин. возможной высоте установки), мм | 50 |
| Требуется торцевая пластина | Нет |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 10 |
| Соединенные внутри уровни (между собой) | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 2.5...95 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 2.5...95 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 2.5...95 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 2.5...95 |
| Материал изоляции корпуса | Термопласт |
| С защитой от прикосновения | Да |
| Позиция соединения | Сбоку |
| Номин. ток In, А | 200 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Тип продукции | Клемма |
| Функция клеммы | Распределительная |
| Тип зажима | Винт |
| Ширина | 50,5 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 10 |
| Номинальное сечение ввода | 95 мм2 |
| Номинальное сечение вывода 1 | 16 мм2 |
| Длина снятия изоляции ввод | 12 мм |
| Длина снятия изоляции вывод 1 | 12 мм |
| Длина снятия изоляции вывод 2 | 10 мм |
| Степень загрязненности | 3 |
| Максимальный ток | 200 A |
| Номинальный кратковременный выдерживаемый ток | 15 кА |
| Пиковый выдерживаемый ток | 35 кА |
| Момент затяжки ввода | 5−8 Н∙м |
| Момент затяжки вывода 1 | 2−3 Н∙м |
| Момент затяжки вывода 2 | 2−3 Н∙м |
| Размер отвертки ввод | 1,0 × 5 |
| Размер отвертки вывод 1 | 1,0 × 5 |
| Размер отвертки вывод 2 | 1,0 × 3 |
| Материал корпуса | PA |
