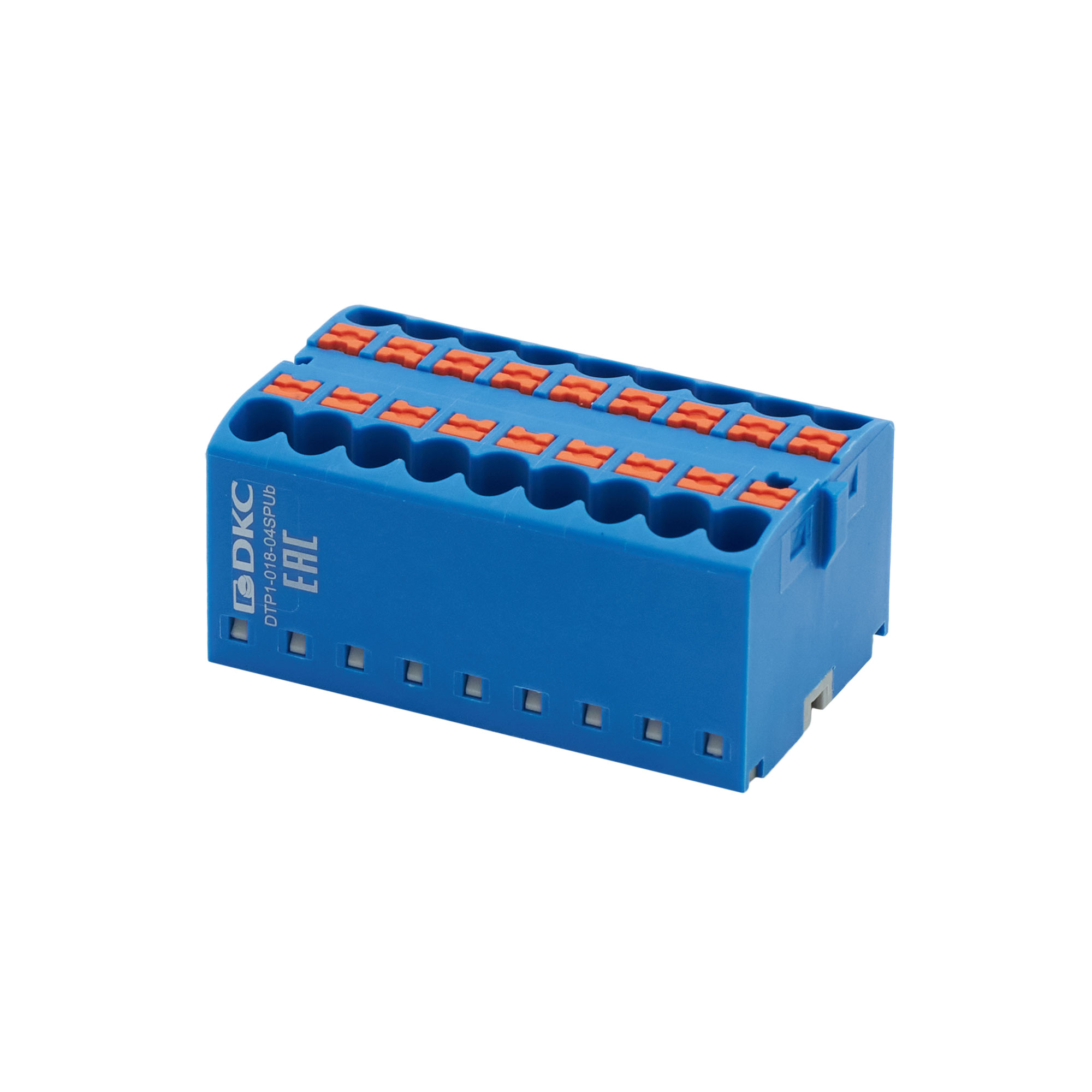

Блок распределительный, зажим push-in, 18 точек подключения 2,5 кв.мм, синий
Код:
DTP1-018-04SPUB
Код:
DTP1-018-04SPUB
- Где купить?
-
Выберите файл
для скачивания
Блок распределительный с push-in зажимом предназначен для распределения потенциала на несколько точек подключения. Монтаж осуществляется на DIN-рейку шириной 15 или 35 мм и на монтажную плату с помощью адаптеров. Температура эксплуатации – от -40 до +105 °C. Корпус выполнен из полиамида 6.6 с классом горючести V0 UL-94. Цвет – синий, 18 точек подключения, номинальное сечение проводников – 2,5 мм2. Габариты (В×Ш×Г) – 21,7×47,2×28,8 мм.
Подробнее
| Цвет | Синий |
| Номин. напряжение, В | 690 |
| Длина, мм | 28.8 |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки, мм | 47.2 |
| Высота (на мин. возможной высоте установки), мм | 21.7 |
| Требуется торцевая пластина | Нет |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 18 |

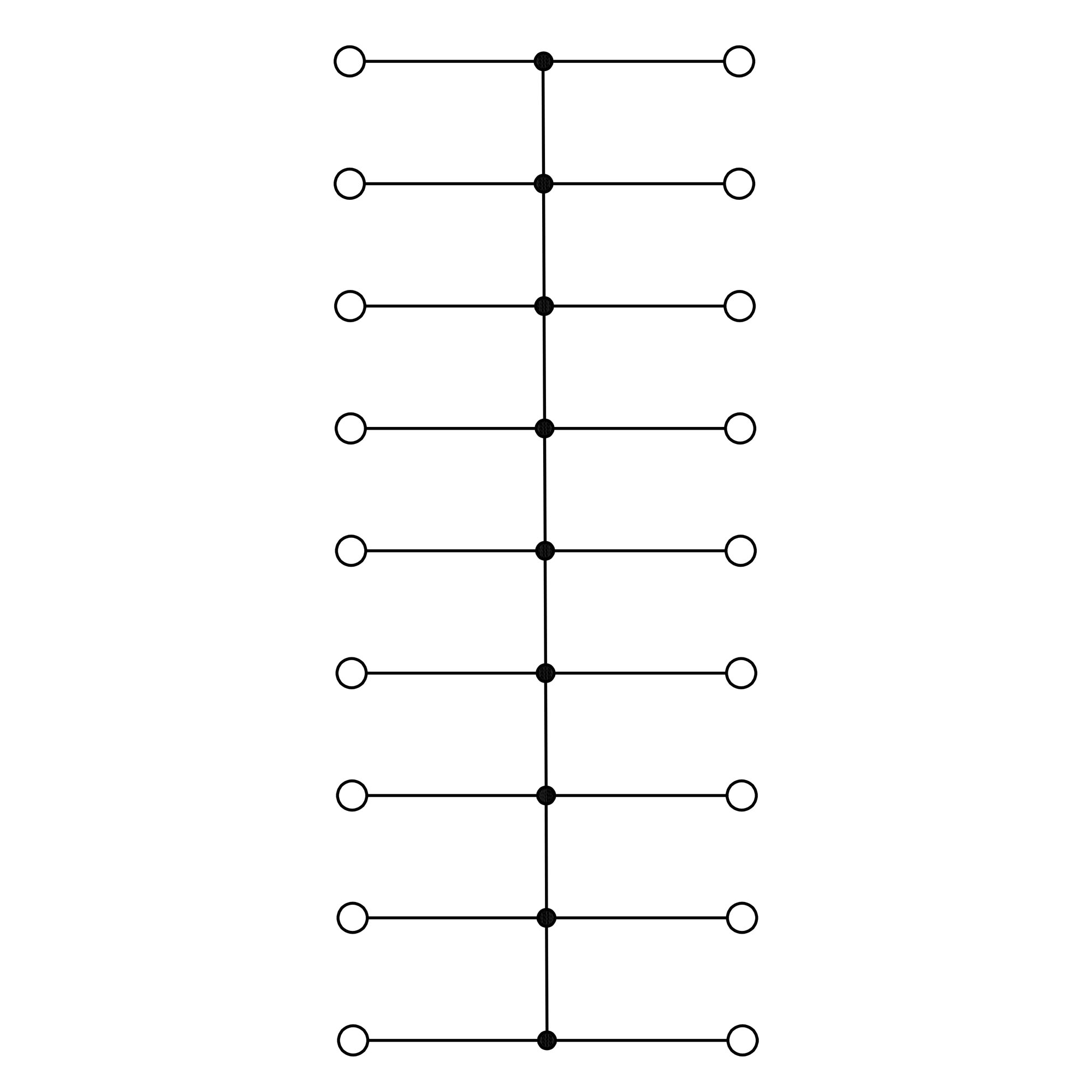

| Соединенные внутри уровни (между собой) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.2...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...2.5 |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сверху |
| Номин. ток In, А | 24 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Поперечное сечение жилы, мм² | 2.5 |
| Количество полюсов | 18 |
| С интегрированным тестовым гнездом | Да |
| Количество перемык. зажимов | 18 |
| С защитой от прикосновения | Да |
| Тип продукции | Клемма |
| Функция клеммы | Распределительная |
| Тип зажима | Push-in |
| Ширина | 47,2 мм |
| Количество точек подключения | 18 |
| Номинальное сечение | 2,5 мм2 |
| Максимальное сечение | 4 мм2 |
| Длина снятия изоляции | 8−10 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 32 A |
| Материал корпуса | PA |
| Масса | 0,03 кг |
| Наличие ввода 6(10) мм2 | Нет |
