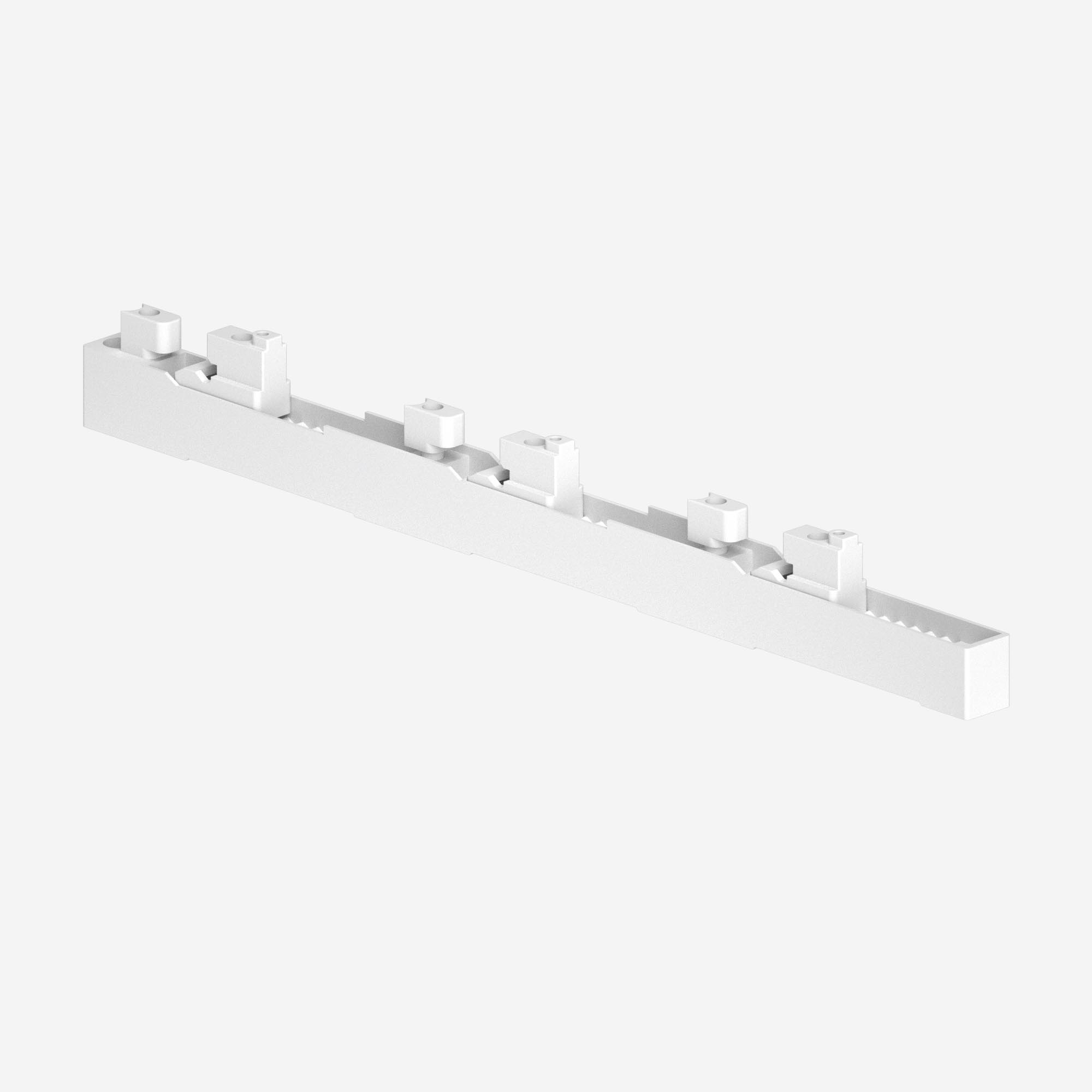

Держатель шин 30-120x5 3пол 185мм
Код:
R5BBH185053P
Держатель шин 30-120x5 3пол 185мм
Код:
R5BBH185053P
| Вес, кг: | 0,500 |
|
?
|
Тип упаковки:
Кол-во в упаковке: 2
Ед. изм: шт

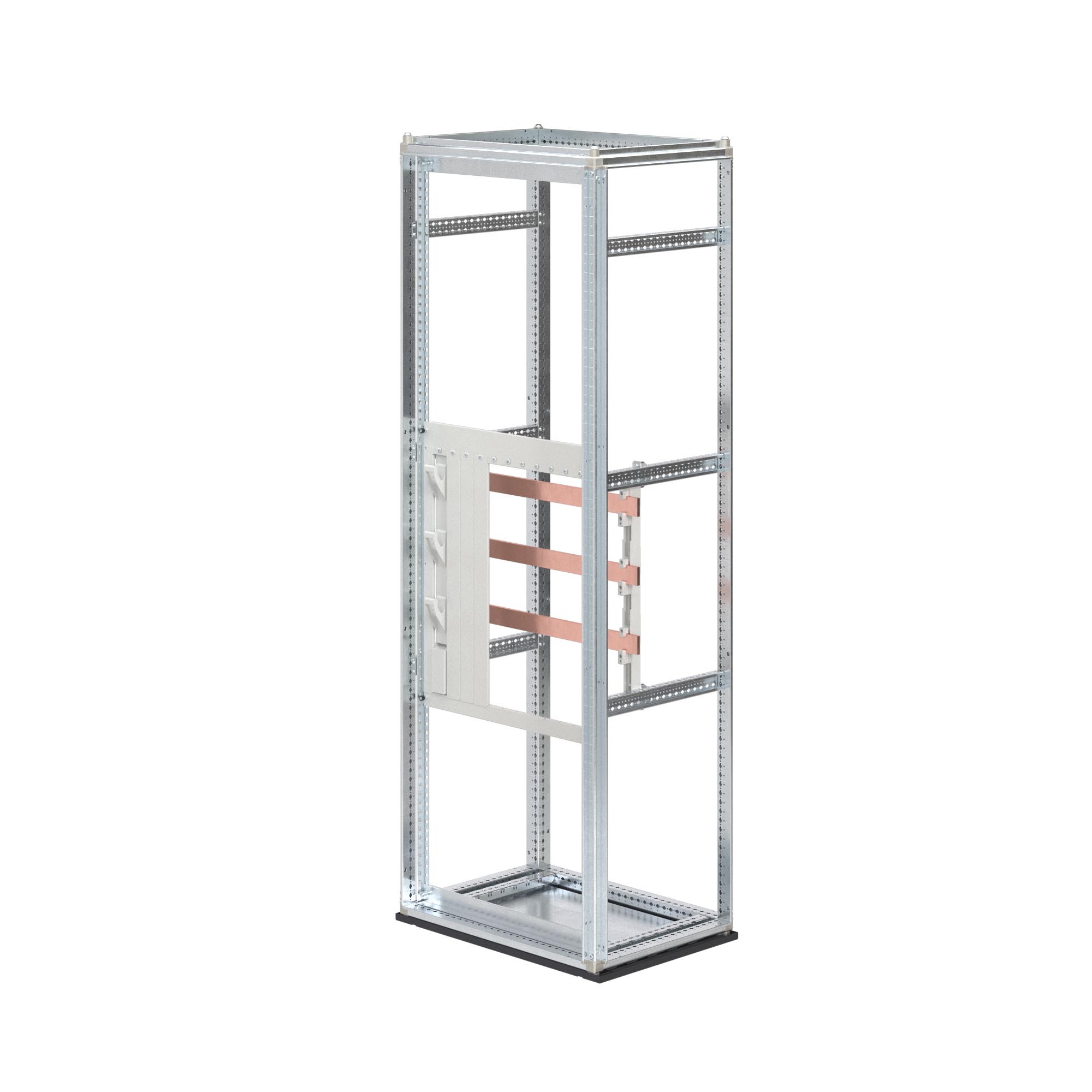

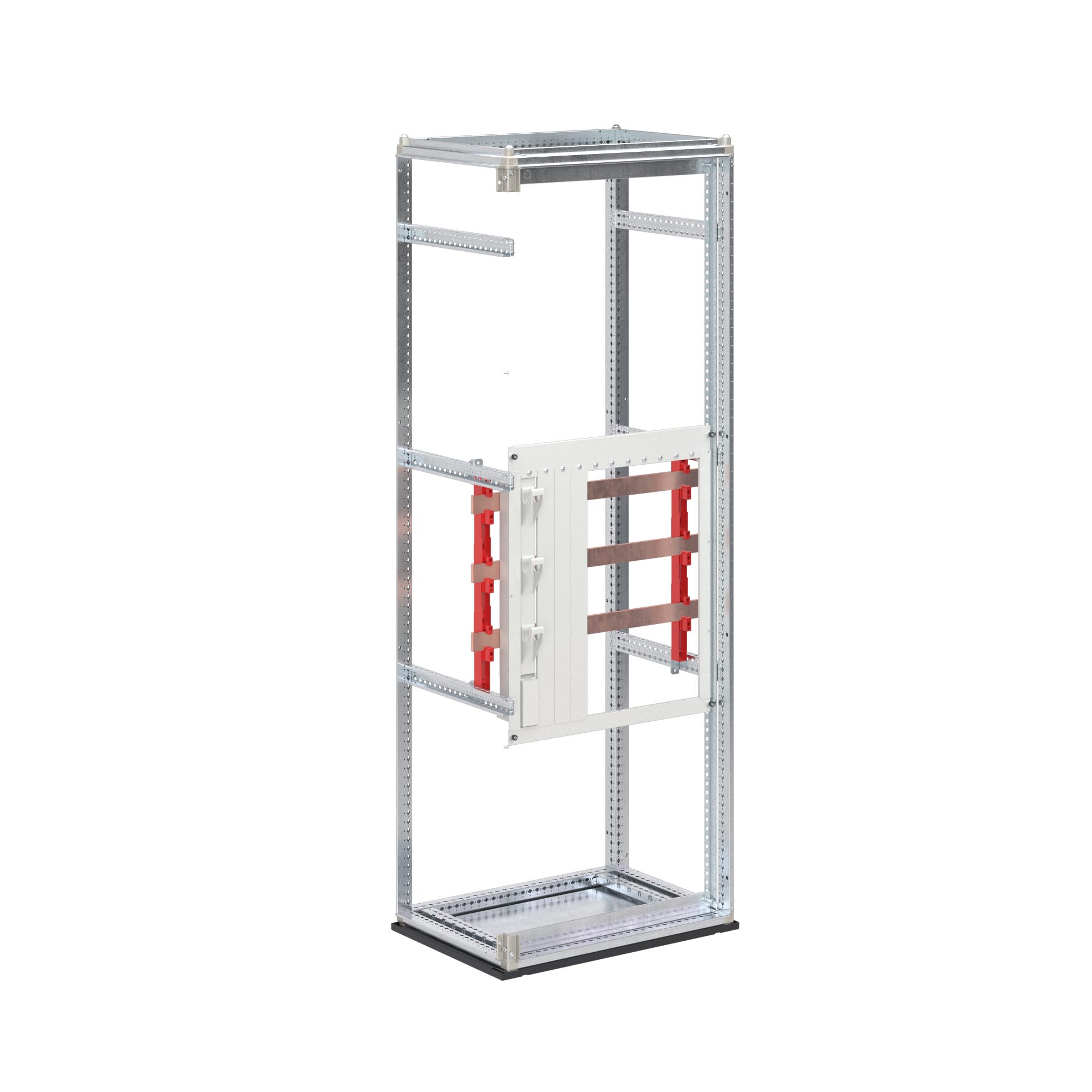

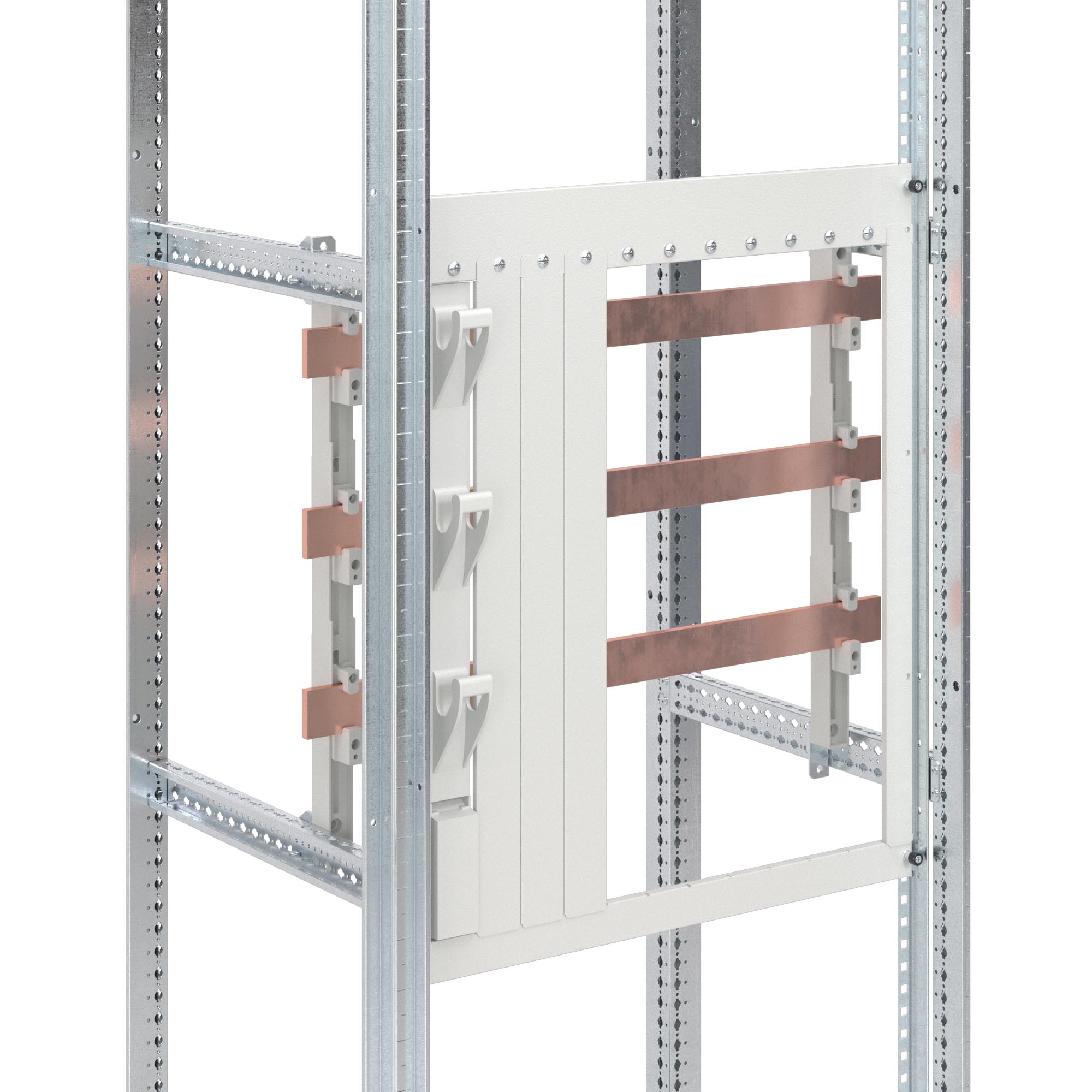

Держатель шин толщиной 5 мм с межфазным расстоянием 185 мм, 3 полюса. Предназначен для построения системы токоведущих шин НКУ в шкафах напольного исполнения. Возможна установка шин шириной от 30 до 120 мм. Подтвержденная стойкость к токам короткого замыкания Icw = 50kA/1s. Номинальный ударный ток Ipk = 105 kA
| Количество полюсов | 3 |
| Расстояние между шинами, мм | 185 |
| Макс. номин. ток, А | 2500 |
| Тип продукции | Изолятор главной системы шин |
| Кол-во шин на фазу | 1 |
| Кол-во полюсов | 3 |
| Расстояние между полюсами | 185 мм |
| Длина | 582 мм |
| Ширина | 29 мм |
| Высота | 64,5 мм |
| Материал | Полиамид PA66, GV30, V0 |
| Ширина шины | 30 - 120 мм |
| Толщина шины | 5 мм |
Аксессуары

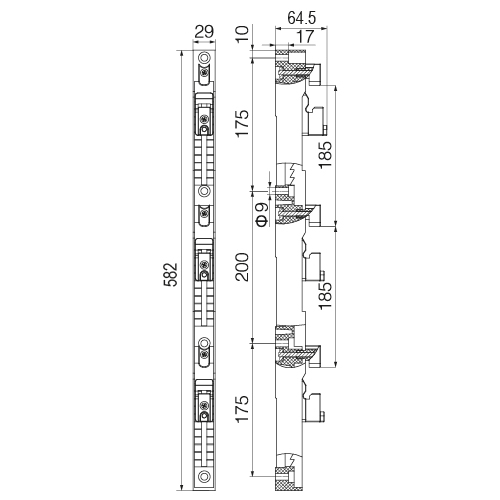

Чертежи
