TMC 40x17 Мини-канал

Код: 00351

Вес, кг:	0,217
Объем, м³:	0,00084 ?

Тип упаковки:

Кол-во в упаковке: 64

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

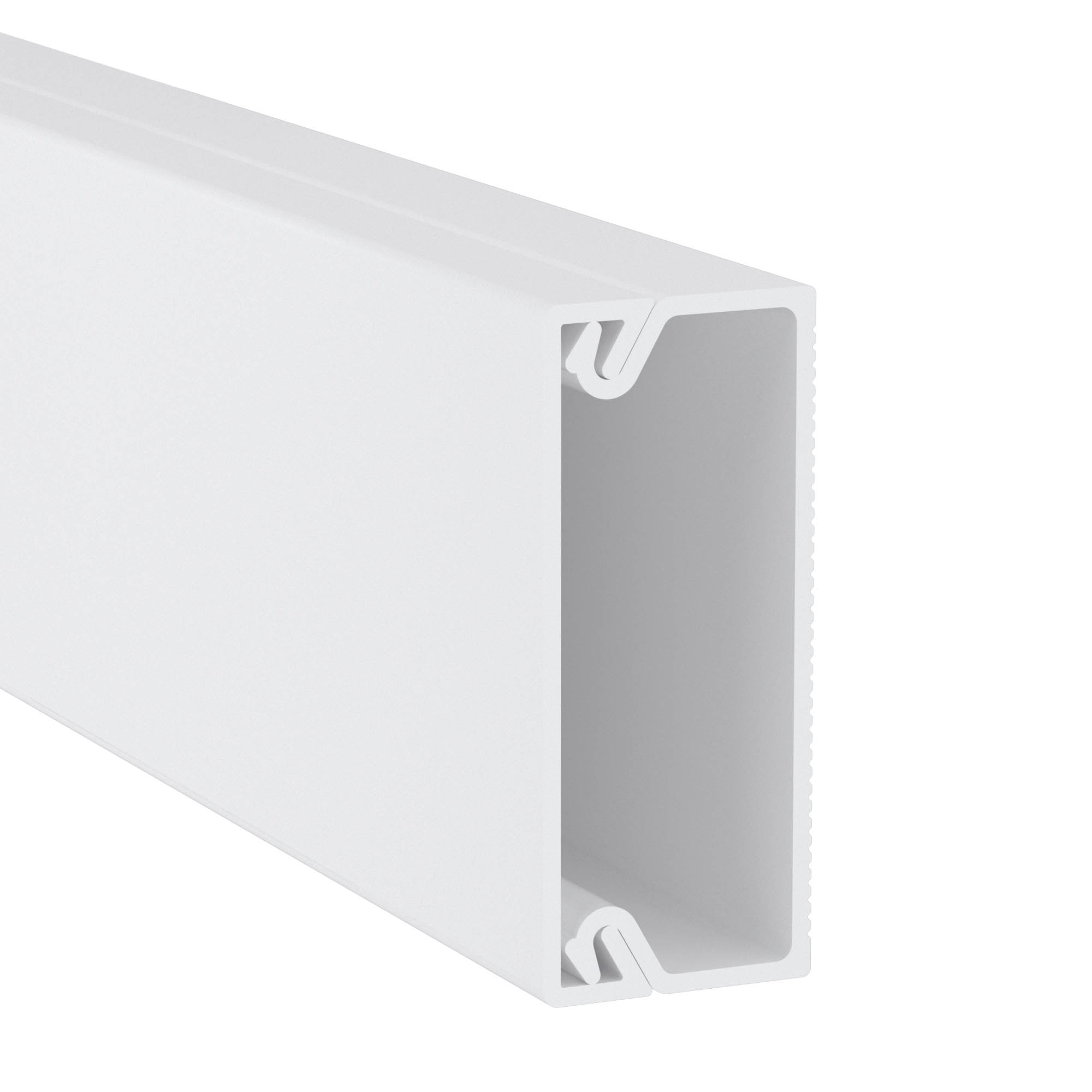

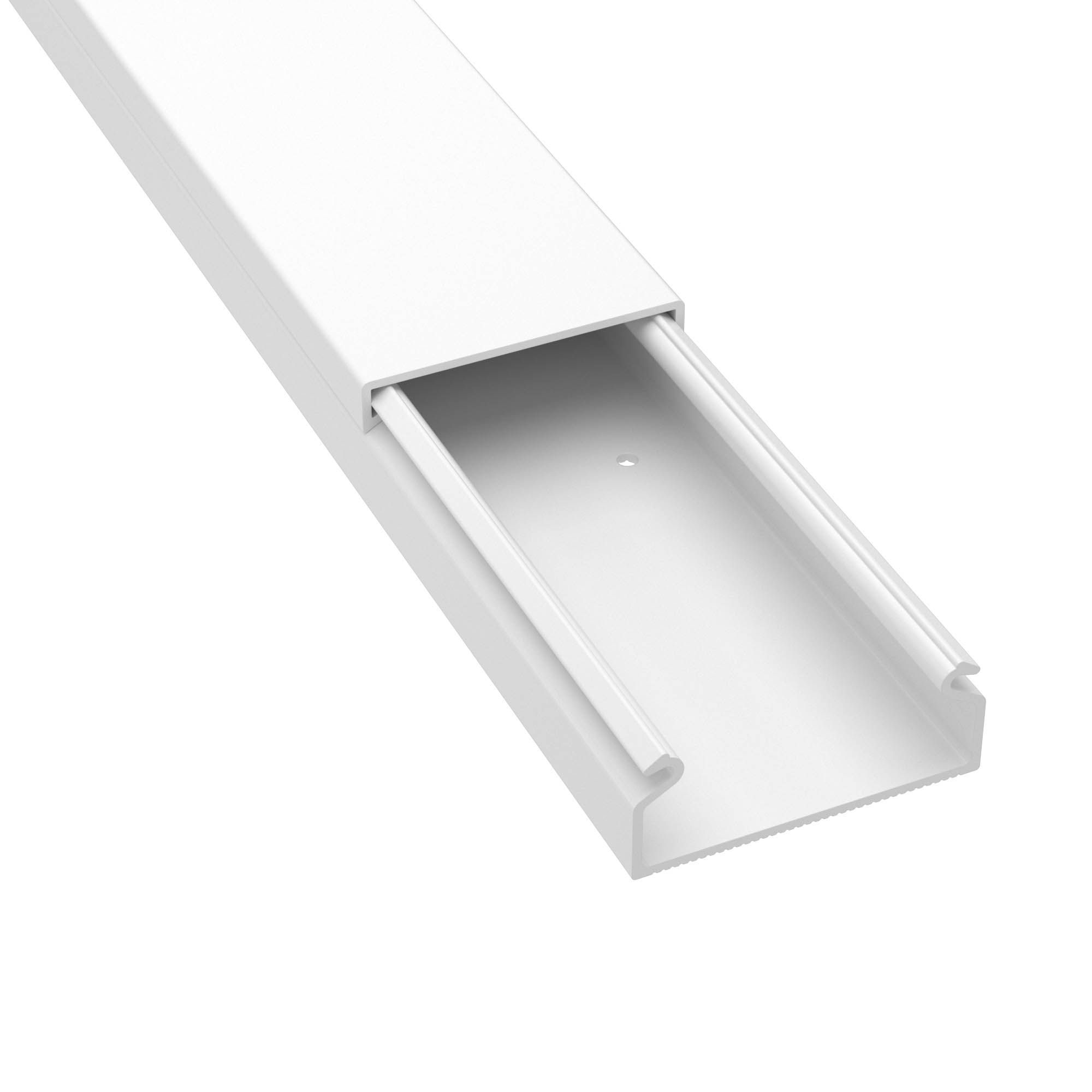

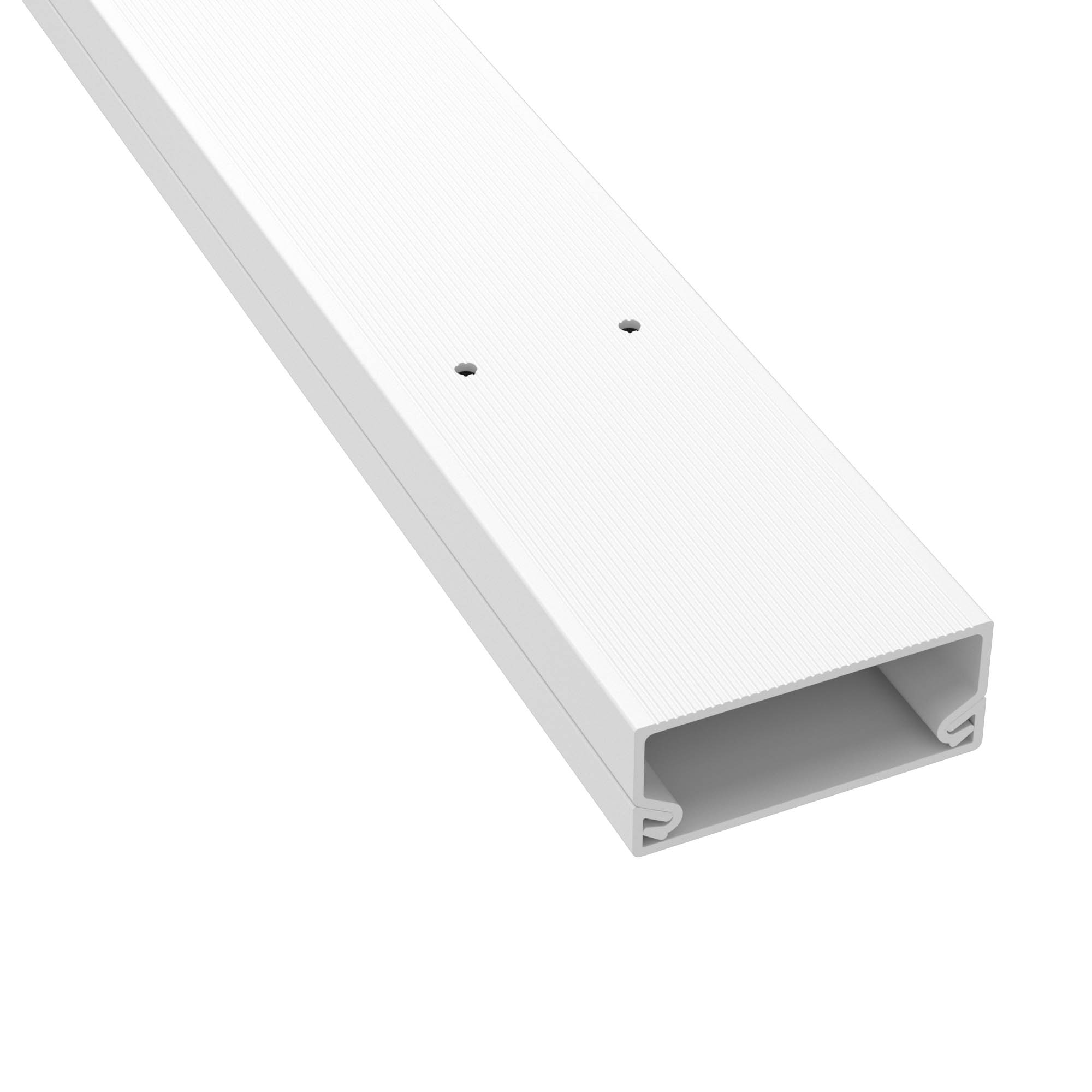

Мини-канал типа TMC со стандартной съемной крышкой, односекционный. Назначение: эстетичная прокладка кабелей. Характеристики: цвет белый RAL 9016; материал - композиция ПВХ; дно с перфорацией; температура монтажа и эксплуатации - от +5 до +60 С; выпускаются в отрезках длиной 2 метра. Комплектация: профиль (основание), крышка. Типоразмер 40/2х17 мм. Площадь внутреннего поперечного сечения 512 кв. мм. Цвет белый

Подробнее

Цвет	Чисто-белый
Ширина, мм	40
Высота, мм	17
Номер цвета RAL	9016
Вид/ марка материала	Поливинилхлорид (ПВХ)
Длина, мм	2000
Материал	Пластик
Тип крепления	Защелкивание

С фиксатором для кабеля	Да
С канальным соединителем	Да
Полезное сечение, мм²	512
Защитная пленка	Да
Поставляется на катушке/в рулоне	Да
Прозрачный	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Материал	ПВХ (поливинилхлорид)
Температура монтажа, °С	5°С ... +60°С
Ширина номинальная, мм	40
Степень защиты, IP	IP40
Т.И.З., мм2	512
Максмальное суммарное сечение, мм2	512
Температура эксплуатации, °С	5°С ... +60°С

Максимальная рабочая температура, °С	+60°C
Ударная прочность, Дж	2
Климатическое исполнение	УХЛ4
Количество отсеков	1
Напряжение пробоя, В	Более 2500
Высота номинальная, мм	17
Тип продукции	Мини-канал

Аксессуары

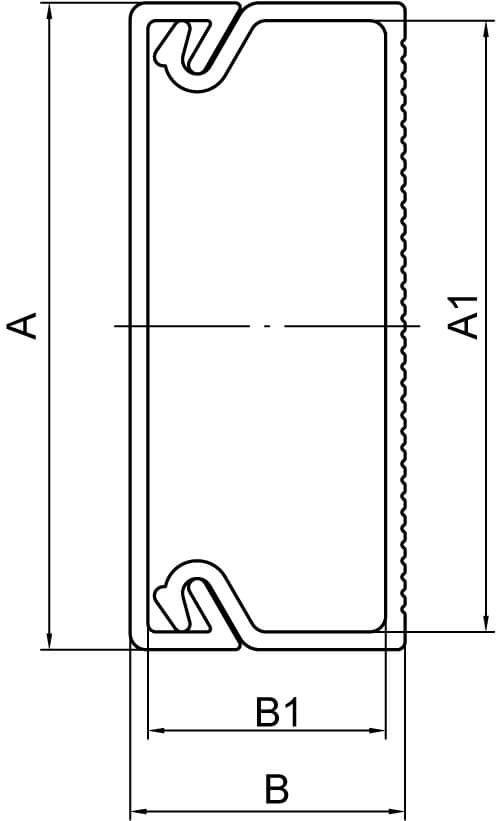

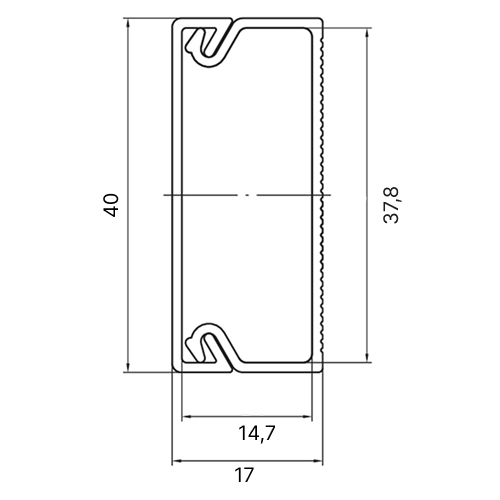

Чертежи
