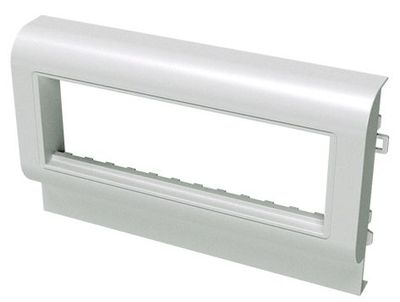

PDA3-45N 120 Рамка-суппорт под 6 модулей 45х45 мм
PDA3-45N 120 Рамка-суппорт под 6 модулей 45х45 мм
Код:
00565
Задать вопрос
Рамка-суппорт на 6 модулей, PDA3-45N. Назначение: организация рабочих мест − монтаж электроустановочных изделий в пластиковые короба, тип TA-GN серии "In-liner Classic". Монтаж: монтаж суппорта внутри короба с помощью защелкивания, монтаж электроустановочных изделий в рамку − защелкиванием снаружи. Характеристики: материал – АБС-пластик и поликарбонат. Комплектация: рамка; суппорт. Типоразмер короба: 120х40, 120х60, 120х80. Цвет: белый
Карточка товара
Характеристики
Сертификаты
Конфигураторы
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Белый

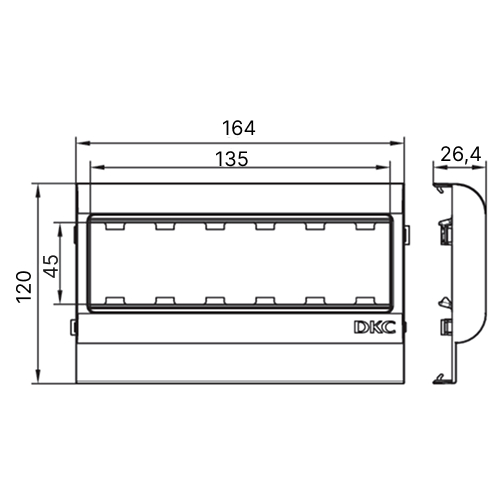

Ширина, мм
120
Не содержит (без) галогенов
Да
Высота, мм
120
Глубина, мм
26.4
Количество постов (мест)
6
С откидной крышкой
Нет
Защитное покрытие поверхности
Декоративное
Высота установочная (встраив.), мм
45
Ширина установочная (встраив.), мм
45
С полем для надписи
Нет
Вид/марка материала
Прочее
Материал
Пластик
Тип крепления
Безвинтовое зажимное крепление
Ориентация монтажа
Вертикальн.
Степень защиты (IP)
IP40
Подходит для установки в пол
Нет
Прозрачный
Нет
Тип поверхности
Глянцевый
Подходит для установки в кабель-канал
Да
Подходит для скрытого монтажа (заподлицо)
Нет
Модель с плоской поверхностью
Нет
Подходит для встроенного монтажа
Да
Количество постов по горизонтали
1
Количество постов по вертикали
1
Количество модулей
6
Декоративное оформление
Декор по эскизу
Без перегородки
Да
Материал
АБС-пластик
Температура монтажа, °С
5°С ... +60°С
Ширина номинальная, мм
120
Степень защиты, IP
IP40
Температура эксплуатации, °С
5°С ... +60°С
Максимальная рабочая температура, °С
+60°C
Климатическое исполнение
УХЛ4
Пожаробезопасность
Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012
Тип продукции
Рамка-суппорт
