PDA-45N 80 Рамка-суппорт под 2 модуля 45x45 мм(розница, 2 шт в пакете)

PDA-45N 80 Рамка-суппорт под 2 модуля 45x45 мм(розница, 2 шт в пакете)

Код: 00513R

Вес, кг:	0,030
Объем, м³:	0,00025 ?

Тип упаковки:

Кол-во в упаковке: 2

Ед. изм: шт

Задать вопрос

Предназначена для организации рабочих мест − монтаж электроустановочных изделий в пластиковые короба, тип TA-GN серии "In-liner Classic". Монтаж суппорта внутри короба с помощью защелкивания, монтаж электроустановочных изделий в рамку − защелкиванием изнутри. Материал – АБС-пластик и поликарбонат. Комплектация: рамка; суппорт. Типоразмер короба: 80х40, мм 80х60 мм. Кол-во модулей: 2. Цвет: белый

Подробнее

Характеристики по стандарту ETIM
?

Цвет	Белый
Ширина, мм	80
Не содержит (без) галогенов	Да
Высота, мм	80
Глубина, мм	26.4
Количество постов (мест)	2
С откидной крышкой	Да
Защитное покрытие поверхности	Декоративное
Высота установочная (встраив.), мм	45
Ширина установочная (встраив.), мм	45
С полем для надписи	Да
Материал	Пластик

Тип крепления	Безвинтовое зажимное крепление
Ориентация монтажа	Вертикальн.
Степень защиты (IP)	IP40
Подходит для установки в пол	Да
Прозрачный	Да
Отделка поверхности	Глянцевый
Подходит для установки в кабель-канал	Да
Подходит для скрытого монтажа (заподлицо)	Да
Подходит для встроенного монтажа	Да
Количество постов по горизонтали	1
Количество постов по вертикали	1
Без перегородки	Да

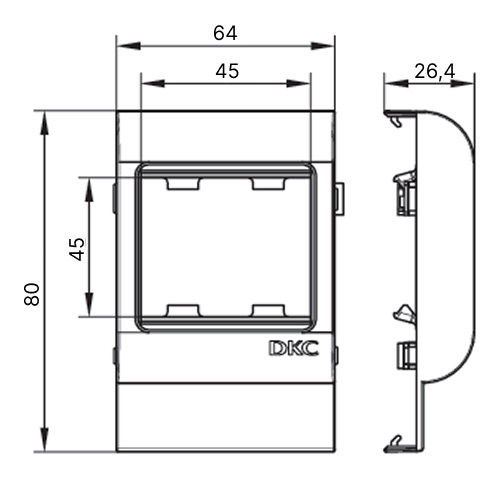

Чертежи
