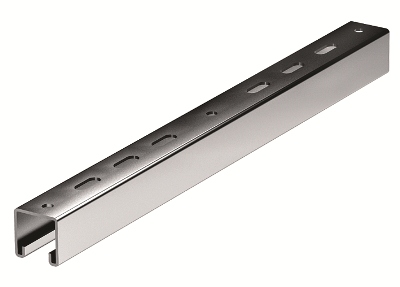

Траверса для подвеса лотка шириной до 600 мм
Код: BST4160
Выберите файл для скачивания
-
Выберите файл
для скачивания

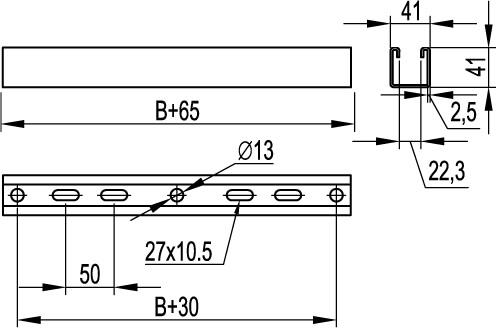

Траверса BST-41 применяется для монтажа трассы кабельных лотков с креплением к потолку при помощи шпилек, монтаж подвесных конструкций. Монтаж возможен как на одну (центральный подвес), так и на две шпильки. Размеры С-образного профиля 41х41 мм, толщина профиля траверсы 2,5 мм. Совместима с лотками шириной до 600 мм.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 41 |
| Модель/исполнение | Подвесная пластина |
| Высота, мм | 41 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Диаметр, мм | 13 |
| Регулируемый (ая) | Нет |
| Шарнирный (-ая) | Нет |
| Вид/марка материала | Прочее |
| Длина, мм | 665 |
| Материал | Сталь |
| Метрический размер резьбы (М..) | 12 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Материал | Cталь, оцинкованная по методу Сендзимира |
| Высота, мм | 41 |
| Ширина, мм | 41 |
| Длина, мм | 658 |
| Толщина листовой стали, мм | 2,5 |
| Тип изделия | Подвесы и траверсы |
Чертежи
| Серия | Название | SAT | STEP | DWG (динамические блоки) | Intergraph | Eplan | AVEVA |
|---|---|---|---|---|---|---|---|
|
