Траверса для подвеса лотка шириной до 500 мм

Код: BST4150

Вес, кг:	1,400
Объем, м³:	0,00066 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

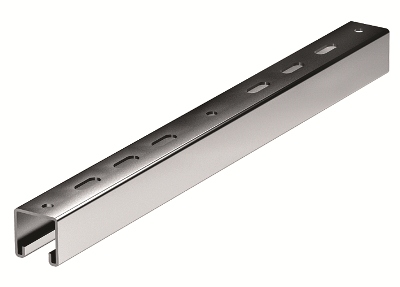

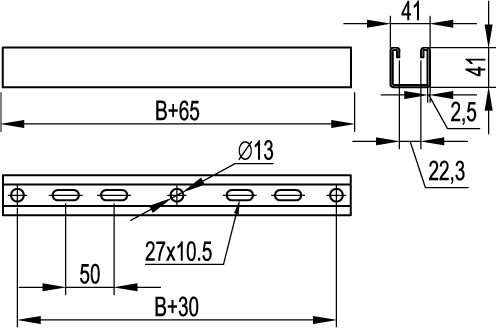

Траверса BST-41 применяется для монтажа трассы кабельных лотков с креплением к потолку при помощи шпилек, монтаж подвесных конструкций. Монтаж возможен как на одну (центральный подвес), так и на две шпильки. Размеры С-образного профиля 41х41 мм, толщина профиля траверсы 2,5 мм. Совместима с лотками шириной до 500 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	41
Модель/исполнение	Подвесная пластина
Высота, мм	41
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Диаметр, мм	13

Регулируемый (ая)	Нет
Шарнирный (-ая)	Нет
Длина, мм	551.27
Материал	Сталь
Метрический размер резьбы (М..)	12
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Материал	Cталь, оцинкованная по методу Сендзимира
Высота, мм	41
Ширина, мм	41

Длина, мм	560
Толщина листовой стали, мм	2,5
Тип изделия	Подвесы и траверсы
