Траверса для подвеса лотка шириной до 300 мм

Код: BST4130

Вес, кг:	0,900
Объем, м³:	0,00043 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Траверса BST-41 применяется для монтажа трассы кабельных лотков с креплением к потолку при помощи шпилек, монтаж подвесных конструкций. Монтаж возможен как на одну (центральный подвес), так и на две шпильки. Размеры С-образного профиля 41х41 мм, толщина профиля траверсы 2,5 мм. Совместима с лотками шириной до 300 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	41
Модель/исполнение	Подвесная пластина
Высота, мм	41
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Диаметр, мм	13

Регулируемый (ая)	Нет
Шарнирный (-ая)	Нет
Длина, мм	365
Материал	Сталь
Метрический размер резьбы (М..)	12
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Материал	Cталь, оцинкованная по методу Сендзимира
Высота, мм	41
Ширина, мм	41

Длина, мм	360
Толщина листовой стали, мм	2,5
Тип изделия	Подвесы и траверсы

Аксессуары

Аналоги

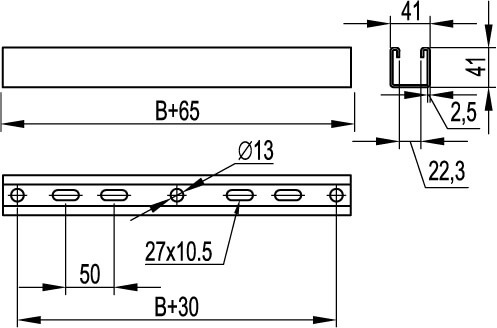

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
