Траверса для подвеса лотка шириной до 600 мм, цинк-ламельная

Траверса для подвеса лотка шириной до 600 мм, цинк-ламельная

Код: BST4160ZL

Вес, кг:	1,660
Объем, м³:	0,00106 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

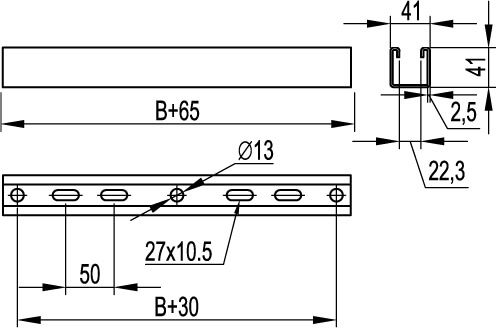

Траверса BST-41 применяется для монтажа трассы кабельных лотков с креплением к потолку при помощи шпилек, монтаж подвесных конструкций. Монтаж возможен как на одну (центральный подвес), так и на две шпильки.Размер С-образного профиля 41х41 мм, толщина профиля траверсы 2,5 мм. Совместима с лотками шириной до 600 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Модель/исполнение	Простой профиль
Высота, мм	41
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	665
Материал	Сталь

Тип перфорации	Задняя сторона перфорированная
Ширина прореза/щели, мм	10.5
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Высота, мм	41
Ширина, мм	41
Длина, мм	658

Толщина листовой стали, мм	2,5
Тип изделия	Подвесы и траверсы
Материал	Сталь с цинк-ламельным покрытием
