TBE-P-03 - (4xCBC.4 - 1xTEO.4) - 2x6018ANP32CKM3SB(A) - 1x6018ANP32CKM3SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код: 1231.031.20.04U
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 2,280 |
| Объем, м3: |
0,01267
?
|
TBE-P-03-(4xCBC.4-1xTEO.4)-2x6018ANP32CKM3SB(A)-1x6018ANP32CKM3SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ
Un=500 В, In=32 А

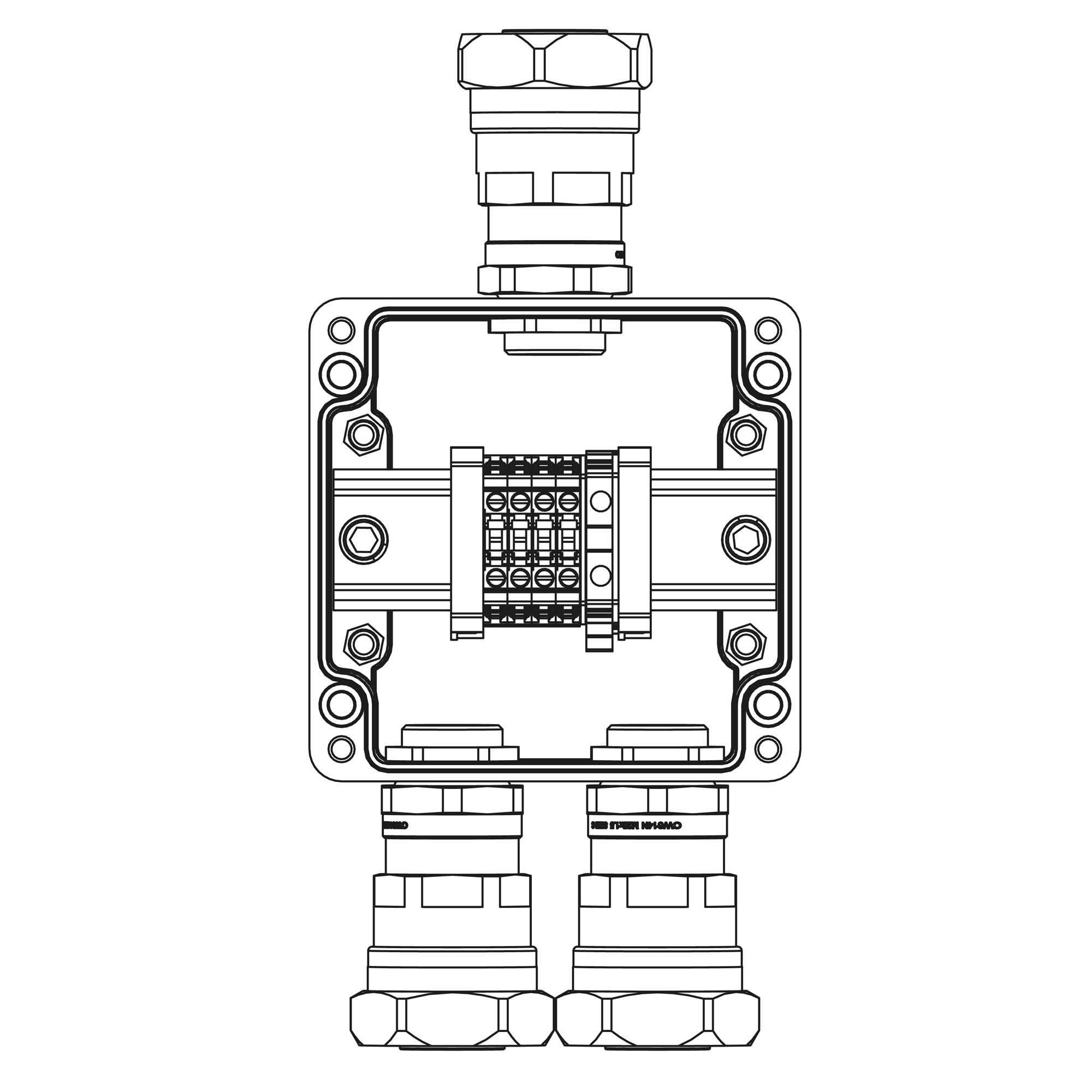

Взрывозащищенная клеммная коробка GRP 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Количество клемм:
CBC.4 4 шт. Ток А
TEO.4 1 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M25х1,5 D10,5-18мм, Dn26мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M25х1,5 D10,5-18мм, Dn26мм. Никелированная латунь.IP66/68 1 шт.
Подробнее
Un=500 В, In=32 А
Взрывозащищенная клеммная коробка GRP 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Количество клемм:
CBC.4 4 шт. Ток А
TEO.4 1 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M25х1,5 D10,5-18мм, Dn26мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M25х1,5 D10,5-18мм, Dn26мм. Никелированная латунь.IP66/68 1 шт.
| Взрывобезопасное исполнение | Да |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 0, 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 20, 21, 22 |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Номинальное сечение клемм | 4 кв.мм |
| Тип клемм | Винтовые |
| Количество | 4 шт. x CBC.4 (серый) - 1 шт. x TEO.4 (желто-зеленый) |
| Кабельные ввод под: | Небронированный кабель в металлорукаве COSMEC |
| Серия | ANP |
| Номинальный диаметр металлорукава | DN20 - диаметр кабеля до 15 мм |
| Сторона установки: A | 2 шт. x внешний D: 10,5-18 мм |
| Материал | Полиэстер армированный стекловолокном |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры | 120x120x90 мм |
| Сторона установки: C | 1 шт. x внешний D: 10,5-18 мм |
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Номинальный диаметр металлорукава, мм | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13 |
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
GRP
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
|
2,5
|
Пружинные |
25xHMM.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
3 X 8-13
|
-
|
GRP
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
-
|
1 X 8-13
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Пружинные
|
25xHMM.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
3 X 8-13
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN26
|
2 X 10,5-18
|
-
|
1 X 10,5-18
|
-
|
GRP
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4 |
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN26
|
2 X 10,5-18
|
-
|
1 X 10,5-18
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 10,5-18
|
-
|
1 X 10,5-18 |
-
|
Алюминиевый сплав
|
