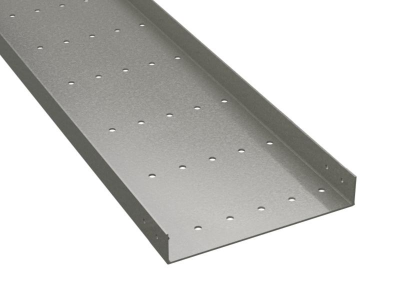

Лоток перфорированный 100х80 L 3000, стеклопластик

Код: GPS30810
Лоток перфорированный 100х80 L 3000, стеклопластик
Лоток перфорированный 100х80 L 3000, стеклопластик
Перфорированные листовые лотки серии "G5 Combitech"  от ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Они изготовлены из стеклопластика – материала, не подверженного воздей ствию коррозии, бактериальному разложению, образованию грибка, и поэтому могут использоваться для прокладки кабеля в прибрежных и морских зонах, а также в условиях крайне агрессивных сред. Стеклопластик относится к диэлектрикам, поэтому лотки не требуют заземления.

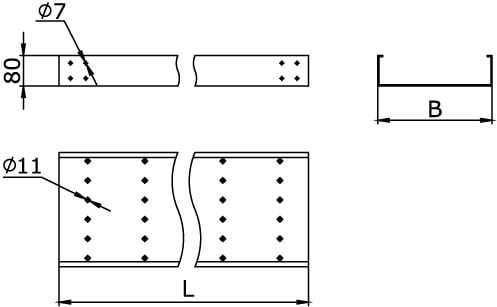

Перфорированные лотки используются для построения хорошо вентилируемых трасс. Для предотвращения попадания внутрь лотка мусора рекомендуется использовать перфорированные лотки вместе с крышками. Лоток имеет длину 3 метра, ширину 100 мм и высоту борта 80 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 100
Модель/исполнение С разъемом/соединителем в комплекте
Высота, мм 80
Защитное покрытие поверхности Прочее
Толщина материала, мм 3
Перфорированная боковая стенка Да
Вид/марка материала Стеклопластик (GRP)
Длина, мм 3000
Материал Прочее
Перфорация в основании для монтажа Да
Полезное сечение, мм2 8000
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Аксессуары
Крышка на лоток осн. 100 L 3000, стеклопластик
Крышка на лоток осн. 100 L 3000, стеклопластик
Код: GKS30010
Переходник левосторонний 150/100 H=80, стеклопластик
Переходник левосторонний 150/100 H=80, стеклопластик
Код: GRL81510
Крышка на ответвитель Т-образный горизонтальный осн. 100, стеклопластик
Крышка на ответвитель Т-образный горизонтальный осн. 100, стеклопластик
Код: GKT90010
Переходник правосторонний 150/100 H=80, стеклопластик
Переходник правосторонний 150/100 H=80, стеклопластик
Код: GRR81510
Крышка на угол вертикальный внутр. 45° осн. 100,стеклопластик
Крышка на угол вертикальный внутр. 45° осн. 100,стеклопластик
Код: GKU40010
Заглушка 100x80, стеклопластик
Заглушка 100x80, стеклопластик
Код: GTC00810
Крышка на угол вертикальный внутр. 90° осн. 100,стеклопластик
Крышка на угол вертикальный внутр. 90° осн. 100,стеклопластик
Код: GKU90010
Крышка DPX на ответвитель крестообразный осн. 100
Крышка DPX на ответвитель крестообразный осн. 100
Код: GKX90010
Угол 90 горизонтальный 90° 100х80, стеклопластик
Угол 90 горизонтальный 90° 100х80, стеклопластик
Код: GCG90810
Ответвитель Т-образный горизонтальный 100х80, стеклопластик
Ответвитель Т-образный горизонтальный 100х80, стеклопластик
Код: GCT90810
Угол 45 вертикальный внутр. 45° 100/80,стеклопластик
Угол 45 вертикальный внутр. 45° 100/80,стеклопластик
Код: GCU40810
Угол 90 вертикальный внутр. 90° 100/80,стеклопластик
Угол 90 вертикальный внутр. 90° 100/80,стеклопластик
Код: GCU90810
Ответвитель DPX крестообразный 100х80
Ответвитель DPX крестообразный 100х80
Код: GCX90810
Перегородка H=80 мм, стеклопластик
Перегородка H=80 мм, стеклопластик
Код: GEP30008
Крышка на угол вертикальный внеш. 45° осн. 100, стеклопластик
Крышка на угол вертикальный внеш. 45° осн. 100, стеклопластик
Код: GKD40010
Крышка на угол вертикальный внеш. 90° осн. 100, стеклопластик
Крышка на угол вертикальный внеш. 90° осн. 100, стеклопластик
Код: GKD90010
Крышка 45 на угол горизонтальный 45° осн. 100, стеклопластик
Крышка 45 на угол горизонтальный 45° осн. 100, стеклопластик
Код: GKG40010
Крышка 90 на угол горизонтальный 90° осн. 100, стеклопластик
Крышка 90 на угол горизонтальный 90° осн. 100, стеклопластик
Код: GKG90010
Соединительная пластина Н - 80 мм, стеклопластик
Соединительная пластина Н - 80 мм, стеклопластик
Код: GPG00800
Консоль с опорой осн. 100, стеклопластик
Консоль с опорой осн. 100, стеклопластик
Код: GBM04110
Кронштейн одиночный, осн.100, стеклопластик
Кронштейн одиночный, осн.100, стеклопластик
Код: GBP04110
Держатель крышки H=80
Держатель крышки H=80
Код: GCC80000
Уголвертикальный внеш. 45° 100/80,стеклопластик
Уголвертикальный внеш. 45° 100/80,стеклопластик
Код: GCD40810
Уголвертикальный внеш. 90° 100/80,стеклопластик
Уголвертикальный внеш. 90° 100/80,стеклопластик
Код: GCD90810
Угол 45 горизонтальный 45° 100х80, стеклопластик
Угол 45 горизонтальный 45° 100х80, стеклопластик
Код: GCG40810
Шарнирный соединитель горизонтальный Н - 80 мм, стеклопластик
Шарнирный соединитель горизонтальный Н - 80 мм, стеклопластик
Код: GPH00800
Шарнирный соединитель вертикальный Н - 80 мм, стеклопластик
Шарнирный соединитель вертикальный Н - 80 мм, стеклопластик
Код: GPV00800
Переходник центральный 150/100 H=80, стеклопластик
Переходник центральный 150/100 H=80, стеклопластик
Код: GRC81510
