Вертикальный подвес одиночный 41х21, L300, цинк-ламельный

Вертикальный подвес одиночный 41х21, L300, цинк-ламельный

Код: BSP2103ZL

Вес, кг:	1,110
Объем, м³:	0,00034 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

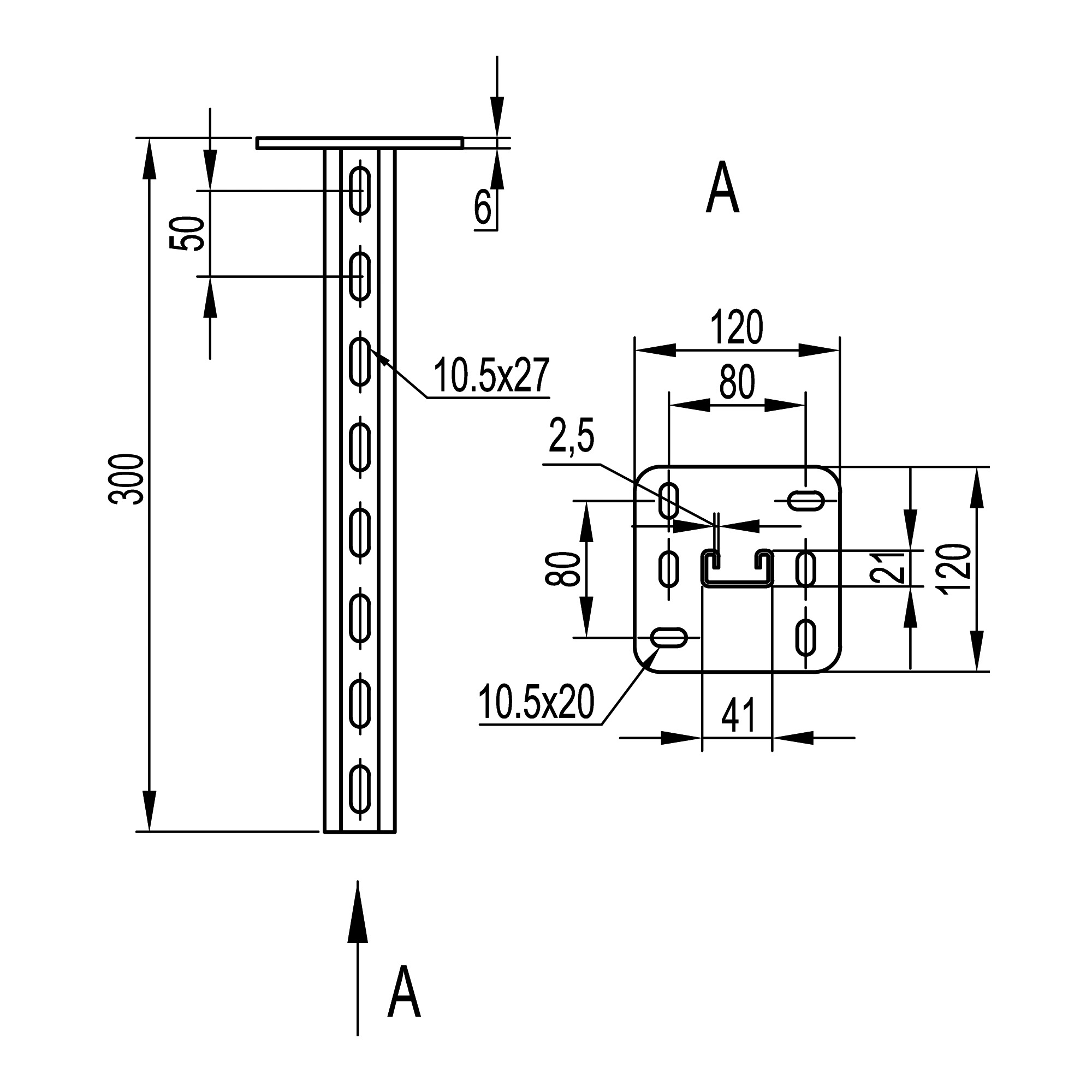

Подвес вертикальный одиночный BSP-21 41х21, применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41; одностороннего монтажа кабельных трасс; потолочного или напольного крепления. Подвес имеет С-образный профиль толщиной 2,5 мм, толщина пластины 6 мм. В основании 6 отверстий под метизы М10. Длина подвеса - 300 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Цвет	Светло-серый
Ширина, мм	120
Модель/исполнение	Подвесная пластина
Высота, мм	120
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Диаметр, мм	10.5

Регулируемый (ая)	Нет
Шарнирный (-ая)	Нет
Длина, мм	300
Материал	Сталь
Метрический размер резьбы (М..)	10
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Высота, мм	120
Ширина, мм	120
Длина, мм	300

Толщина листовой стали, мм	2,5
Тип изделия	Подвесы и траверсы
Материал	Сталь с цинк-ламельным покрытием

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
