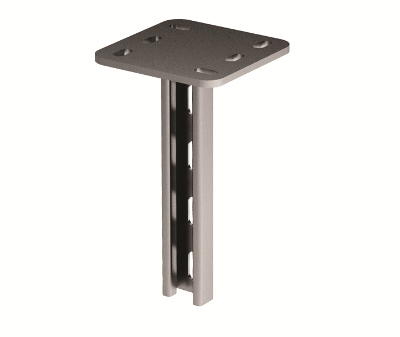

Вертикальный подвес одиночный 41х21, L300
Код: BSP2103
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: шт
| Вес, кг: | 1,100 |
| Объем, м3: |
0,00202
?
|
Подвес вертикальный одиночный BSP-21 41х21 мм применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41; одностороннего монтажа кабельных трасс; потолочного или напольного крепления. Подвес имеет С-образный профиль толщиной 2,5 мм, толщина пластины 6 мм. В основании 6 отверстий под метизы М10. Длина подвеса - 300 мм.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 120 |
| Модель/исполнение | Подвесная пластина |
| Высота, мм | 120 |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Диаметр, мм | 10.5 |
| Регулируемый (ая) | Нет |
| Шарнирный (-ая) | Нет |
| Длина, мм | 300 |
| Материал | Сталь |
| Метрический размер резьбы (М..) | 10 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Ширина, мм | 120 |
| Длина, мм | 300 |
| Толщина листовой стали, мм | 2,5 |
| Тип изделия | Подвесы и траверсы |
| Материал | Cталь, оцинкованная по методу Сендзимира |

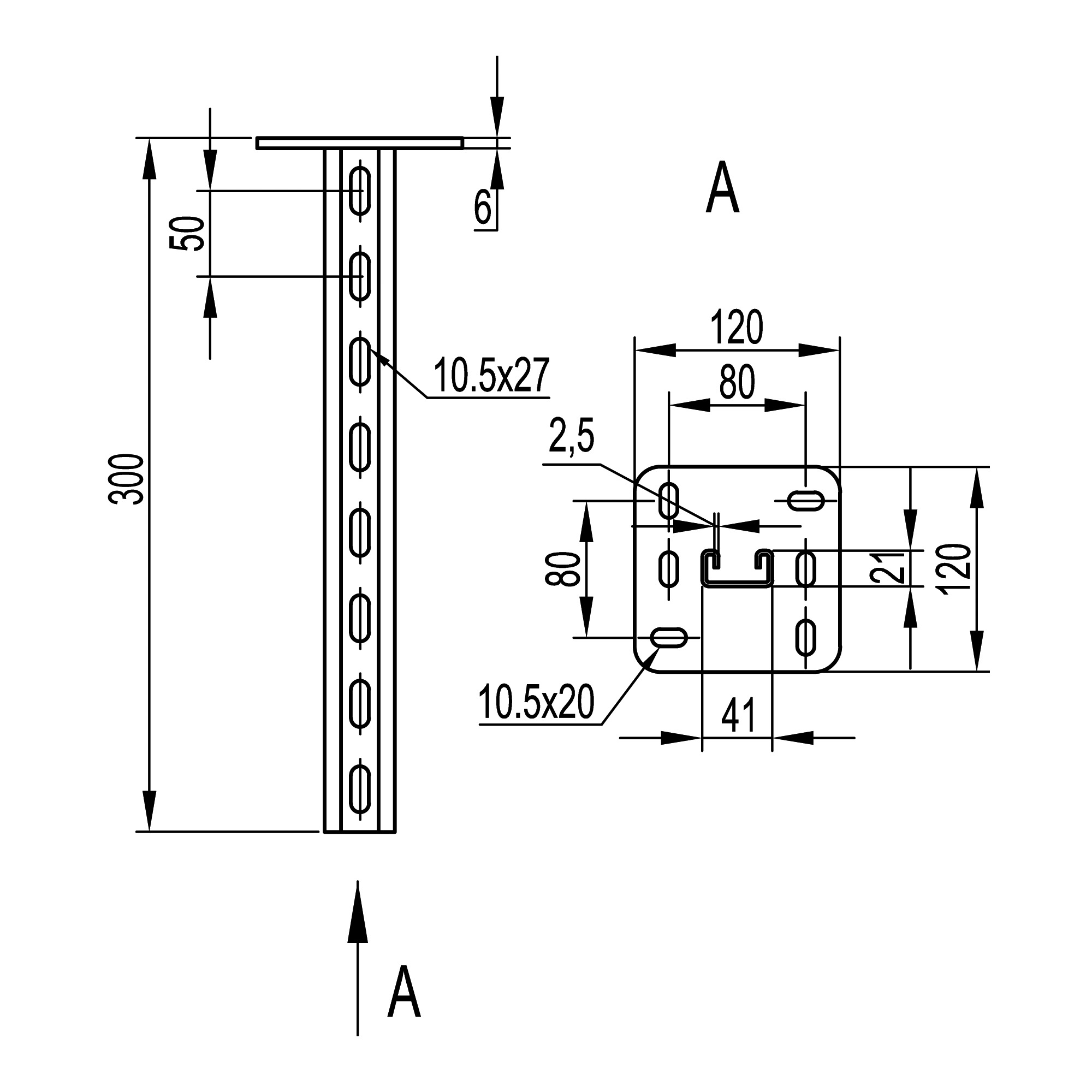

Чертежи
| Серия | Название | Eplan | Model Studio CS | AVEVA | DWG (динам.) | Intergraph | STEP | SAT |
|---|---|---|---|---|---|---|---|---|
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
