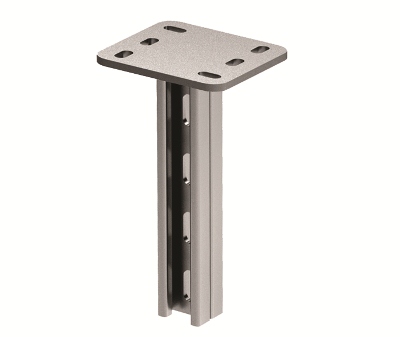

Вертикальный подвес двойной 41х21, L1500, цинк-ламельный

Вертикальный подвес двойной 41х21, L1500, цинк-ламельный

Код: BSD2115ZL

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Изделия в исполнении "Цинк-ламельное покрытие" демонстрируют высокую устойчивость к коррозии, аналогичную изделиям в исполнении "Горячий цинк".
Подвесы используются при монтаже кабельных трасс на консолях. Они крепятся вертикально - к полу или потолку. Профиль подвеса имеет С-образную форму. Подвес имеет длину 1500 мм.

Подробнее

Высота, мм	120
Ширина, мм	120

Длина, мм	1500
Толщина листовой стали, мм	2,5

Цвет	Светло-серый
Ширина, мм	120
Модель/исполнение	Подвесная пластина
Высота, мм	120
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Диаметр, мм	10.5
Регулируемый (ая)	Нет

Шарнирный (-ая)	Нет
Вид/марка материала	Прочее
Длина, мм	1500
Материал	Сталь
Метрический размер резьбы (М..)	10
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

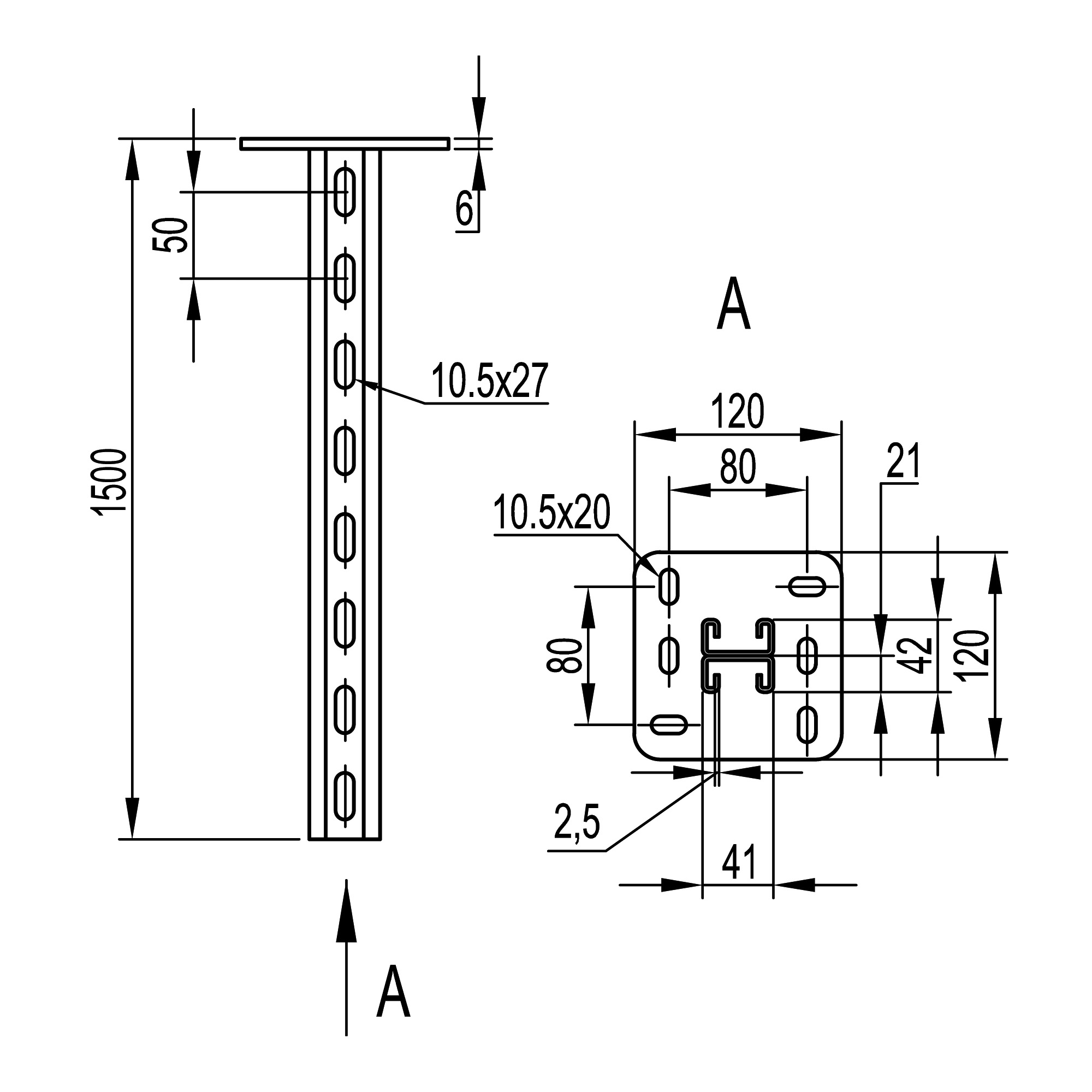

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
«B5 Combitech» Сертификат о типовом одобрении морским регистром на систему опорных конструкций и монтажных устройств	PDF 7.33 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
