Вертикальный подвес двойной 41х21, L1500
Код: BSD2115
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 6,300 |
| Объем, м3: |
0,00267
?
|

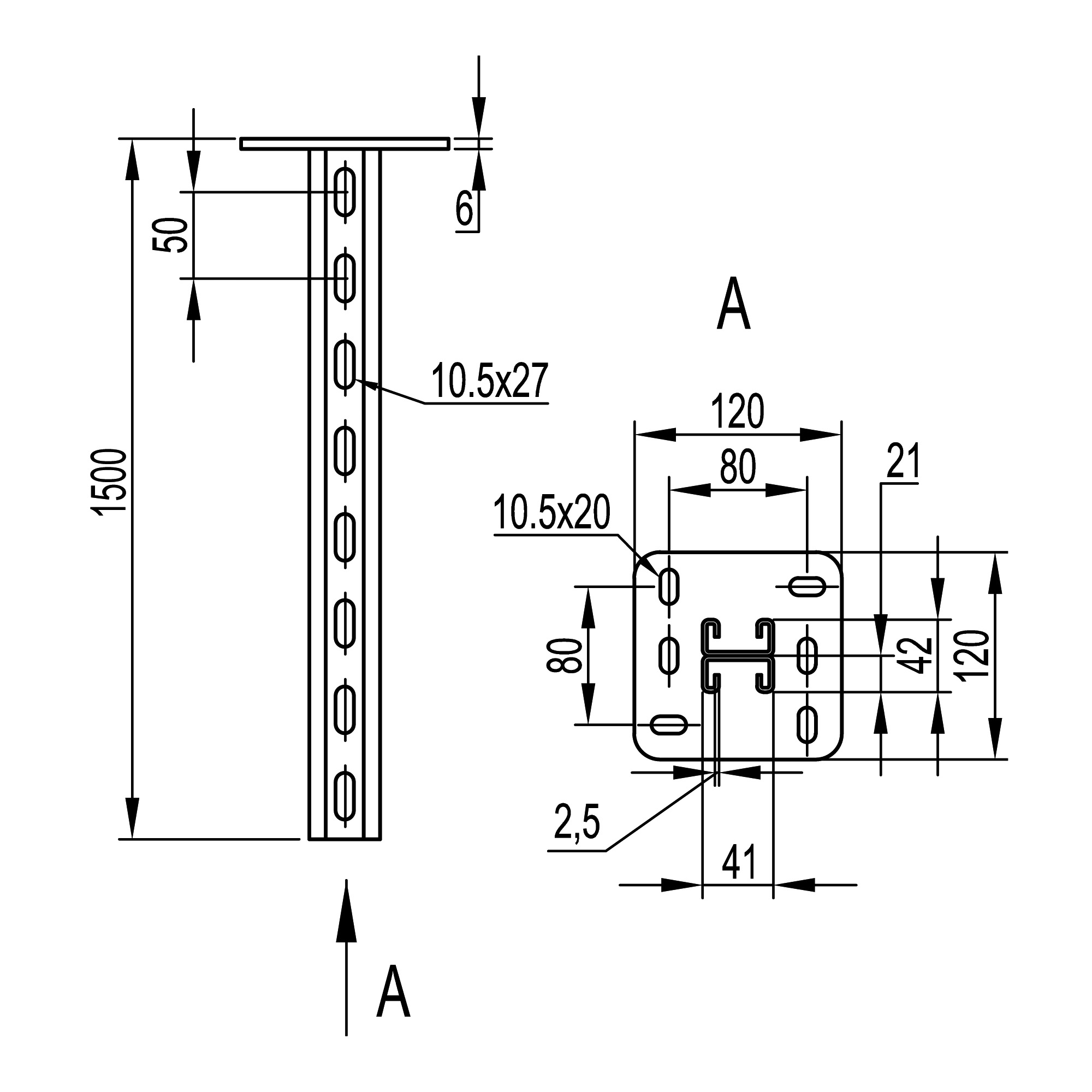

Двойной вертикальный подвес BSD-21, применяется для монтажа консолей: ВВН-60, ВВН-70, ВВН-80, BBD-21/41. Параметры С-образного двойного профиля подвеса 41х21 мм, толщина профиля подвеса 2,5 мм, толщина пластины 6 мм. Назначение: одно/двусторонний и параллельный монтаж кабельных трасс. Подвес монтируется к полу или потолку. Длина подвеса - 1500 мм.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 120 |
| Модель/исполнение | Подвесная пластина |
| Высота, мм | 120 |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Диаметр, мм | 10.5 |
| Регулируемый (ая) | Нет |
| Шарнирный (-ая) | Нет |
| Длина, мм | 1500 |
| Материал | Сталь |
| Метрический размер резьбы (М..) | 10 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Ширина, мм | 120 |
| Длина, мм | 1500 |
| Толщина листовой стали, мм | 2,5 |
| Тип изделия | Подвесы и траверсы |
| Материал | Cталь, оцинкованная по методу Сендзимира |
