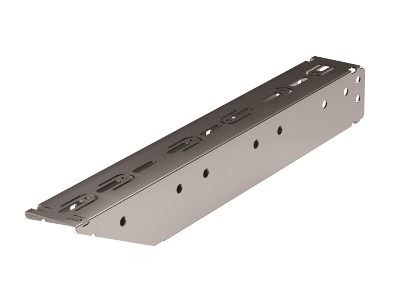

Консоль быстрой фиксации осн.500 мм, цинк-ламельная

Консоль быстрой фиксации осн.500 мм, цинк-ламельная

Код: BBF5050ZL

Вес, кг:	1,063
Объем, м³:	0,00139 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Предназначена для монтажа кабельных трасс. Крепление в профиль BPF. Консоль имеет П-образный профиль. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль быстрой фиксации
Высота, мм	60
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	557
Материал	Сталь
Несущая способность, кН	1.1
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	54
Длина, мм	557
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

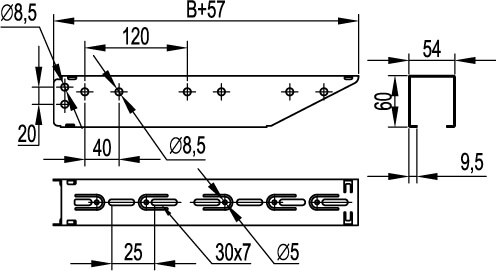

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств	PDF 2.64 MB

Конфигураторы

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.
