Консоль быстрой фиксации осн.100 мм, цинк-ламельная

Консоль быстрой фиксации осн.100 мм, цинк-ламельная

Код: BBF5010ZL

Вес, кг:	0,224
Объем, м³:	0,00034 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Скачать страницу из каталога

Предназначена для монтажа кабельных трасс. Крепление в профиль BPF. Консоль имеет П-образный профиль. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый

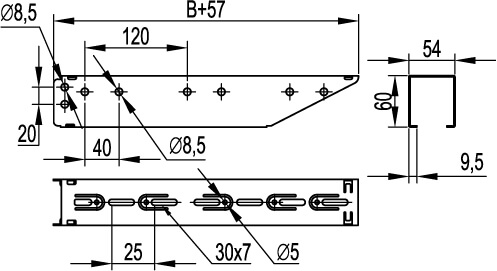

Ширина, мм	44
Модель/исполнение	Консоль быстрой фиксации
Высота, мм	60
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	157
Материал	Сталь
Несущая способность, кН	2.7
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	54
Длина, мм	157
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием
