Консоль быстрой фиксации осн.150 мм, цинк-ламельная

Консоль быстрой фиксации осн.150 мм, цинк-ламельная

Код: BBF5015ZL

Вес, кг:	0,333
Объем, м³:	0,00070 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Предназначена для монтажа кабельных трасс. Крепление в профиль BPF. Консоль имеет П-образный профиль. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль быстрой фиксации
Высота, мм	60
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	207
Материал	Сталь
Несущая способность, кН	2.6
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	54
Длина, мм	207
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

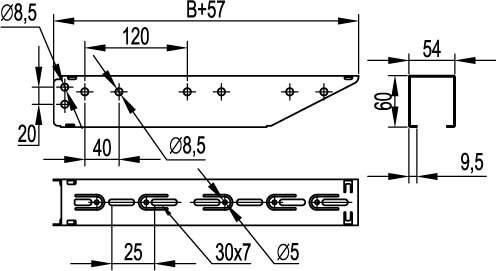

Чертежи
