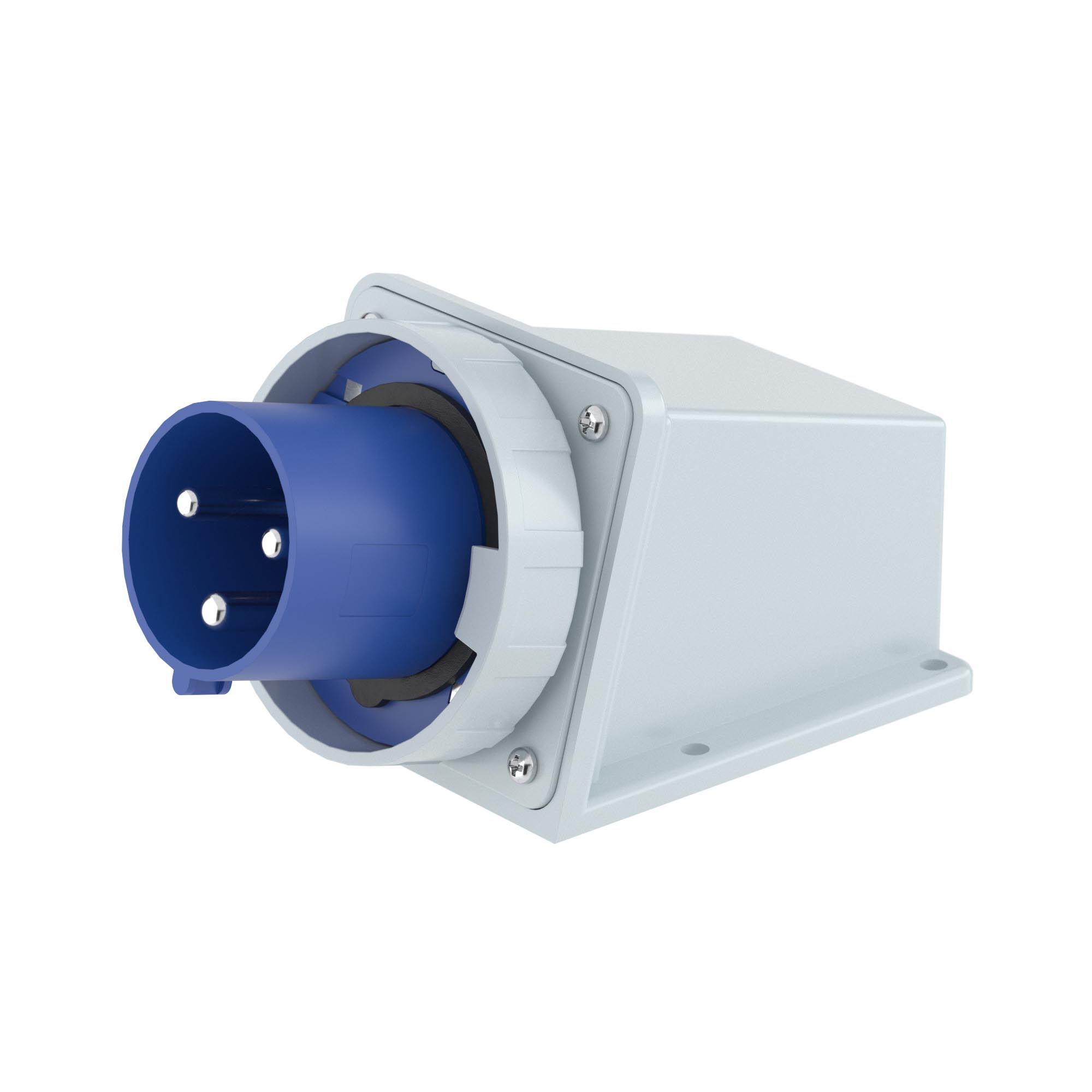

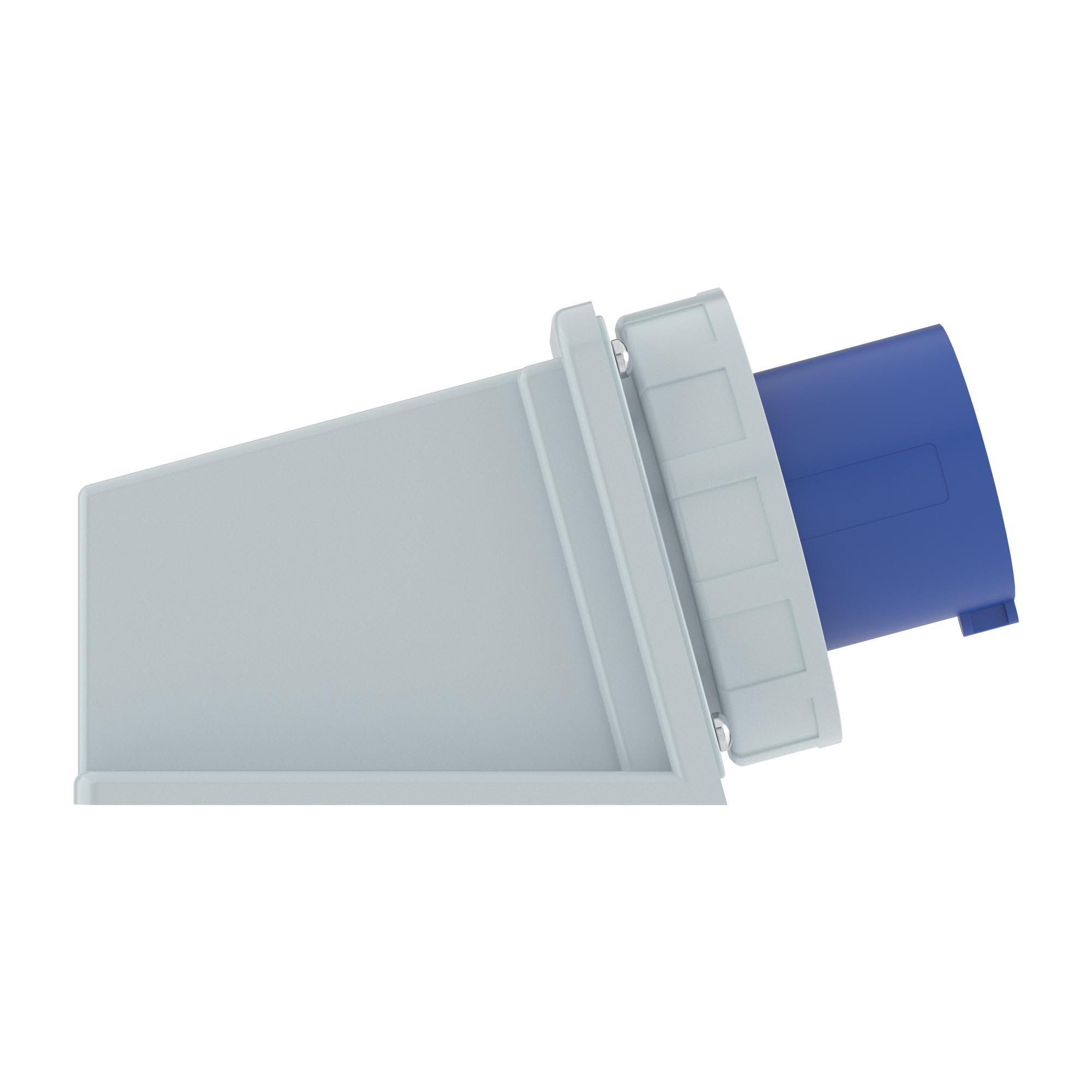

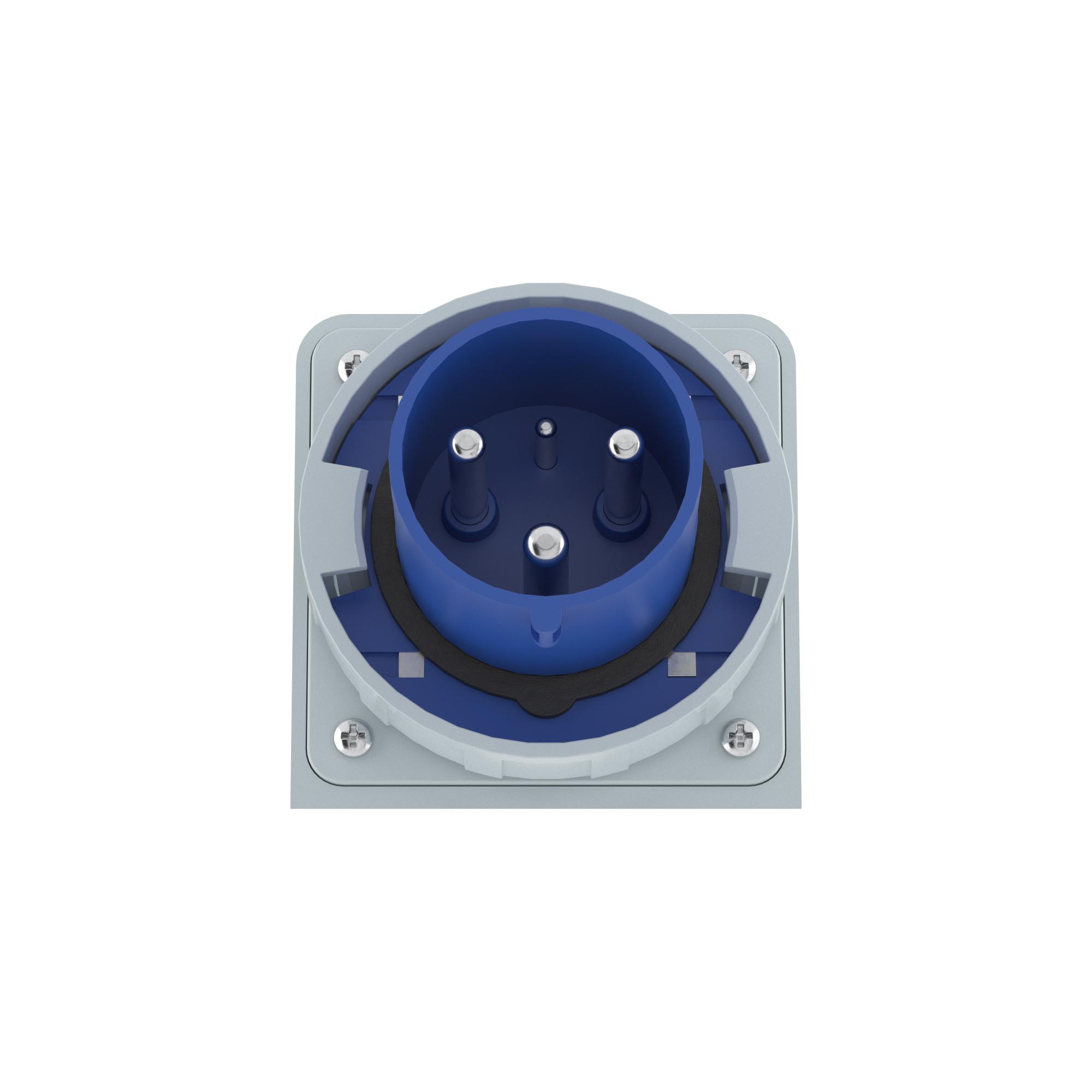

Вилка настенная IP67 125А 2P+E 250В

Код: DIS245M12593

Задать вопрос

ETIM

Ширина, мм	135
Высота, мм	160
Глубина, мм	350
Запираемый (-ая)	Нет
С откидной крышкой	Нет
С выход. розеткой	Нет
Количество фаз	1
Со шторками (защита от прикосновения)	Нет
Частота, Гц	50
Ввод кабеля	Уплотнительная гайка
Возможность расширения	Нет
С прозрачн. (светопрониц.) крышкой	Нет
Функция выключения	Нет
Дифференциальная защита по току	Нет
Количество полюсов	3
Бесконтактное определение вращения	Нет
Материал	Пластик
IEC ток, А	125

Для тяжелых условий в соотв. с VDE	Нет
Фазовый инвертер	Нет
Свободные места на монтажной рейке	Нет
Количество юнитов (U) в высоту	1
С устройством защитного отключения (УЗО)	Нет
Степень защиты (IP)	IP67
Общ. количество групп	1
Ориентация заземляющего контакта (по циферблату часов), ч	6
Цветовая кодировка	Синий
Напряжение согл. EN 60309-2	220-230 В (50+60 Гц) синяя
Расстояние между отверстиями по вертикали, мм	270
Расстояние между отверстиями по горизонтали, мм	120
Ширина устройства, мм	135
Высота устройства, мм	160
Глубина устройства, мм	350
Ориентация (угол) подключения	Прямоугольн. (под углом 90°)
Тип подключения	Винтов. зажим/клемма

Аксессуары

Розетка кабельная IP67 32A 2P+E 230В

Код: DIS3183243

Коробка монтажная прямая

Код: DIS5700016

Коробка для настенного монтажа розеток с фланцем 84*106 мм

Код: DIS5700032

Коробка монтажная угловая

Код: DIS5700116

Коробка для настенного монтажа с наклоном розеток с фланцем 84*106 мм

Код: DIS5700132

Защитная крышка для кабельных или стационарных вилок на 125 Амп, 2P+E, 3P+E, 3P+N+E, IP67

Код: DIS5709125

Коробка для скрытой установки

Код: DIS5720200

Коробка для скрытой установки (гипсокартон)

Код: DIS5720205

Рамка для коробки скрытой установки

Код: DIS5720220

Коробка накладная с метрическими вводами 136х125

Код: DIS572M0310

Адаптер-переходник с фланца 84*106 на 75*75

Код: DIS6540108

Глухая крышка 136х125

Код: DIS6540120

Крышка 136х125 с посадочным местом 70х87 (под розетки на 16 ампер)

Код: DIS6540125

Крышка 136х125 с посадочным местом 84х106 (под розетки на 32 ампера)

Код: DIS6540126

Складная рама для монтажа корпусов.

Код: DIS6540610

Тумба для стационарной установки корпусов

Код: DIS6540650

Монтажная плата для крепления корпуса M400 на тумбу/трубу

Код: DIS6540651

Монтажная плата с козырьком для крепления корпуса M400 на тумбу/трубу

Код: DIS6540653

Монтажная плата с козырьком для крепления корпуса M550 на тумбу/трубу

Код: DIS6540654

Розетка панельная IP67 32A 2P+E 230В

Код: DIS4273263

Розетка настенная с мех-ой блокировкой и боковым расположением разъема IP67 125А 2P+E 230В

Код: DIS50312583

Розетка настенная с мех-ой блокировкой, автоматическим выключателем с теплоэлектромагнитным расцепителем и боковым расположением раз

Код: DIS50312583M

Розетка настенная с мех-ой блокировкой, автоматическим выключателем, реле дифференциального тока и боковым расположением разъема IP6

Код: DIS50312583RM

Розетка настенная IP67 125A 2P+E 230В

Код: DIS51512553

Адаптер для установки розеток

Код: DIS137151

Рама для установки настенных разъемов 1130x1000

Код: DIS661002

Рама для установки настенных разъемов 1750x1000

Код: DIS661003

Рама для установки настенных разъемов 2160x1000

Код: DIS661004

Чертежи

Серия	Название	Eplan	DWG
"Quadro" - промышленные разъемы	Система "Quadro"	RAR 27.23 MB
"Quadro" - промышленные разъемы	Система "Quadro" - промышленные разъемы		ZIP 31.52 MB

Сертификаты

Название	Документ
«Quadro» – Сертификат соответствия на промышленные разъемы “SCAME PARRE S.p.A.”	PDF 5.39 MB
«Quadro» Сертификат соответствия на соединители электрические промышленного назначения на напряжение 50 - 400 вольт SCAME PARRE S.P.A.	PDF 4.91 MB
