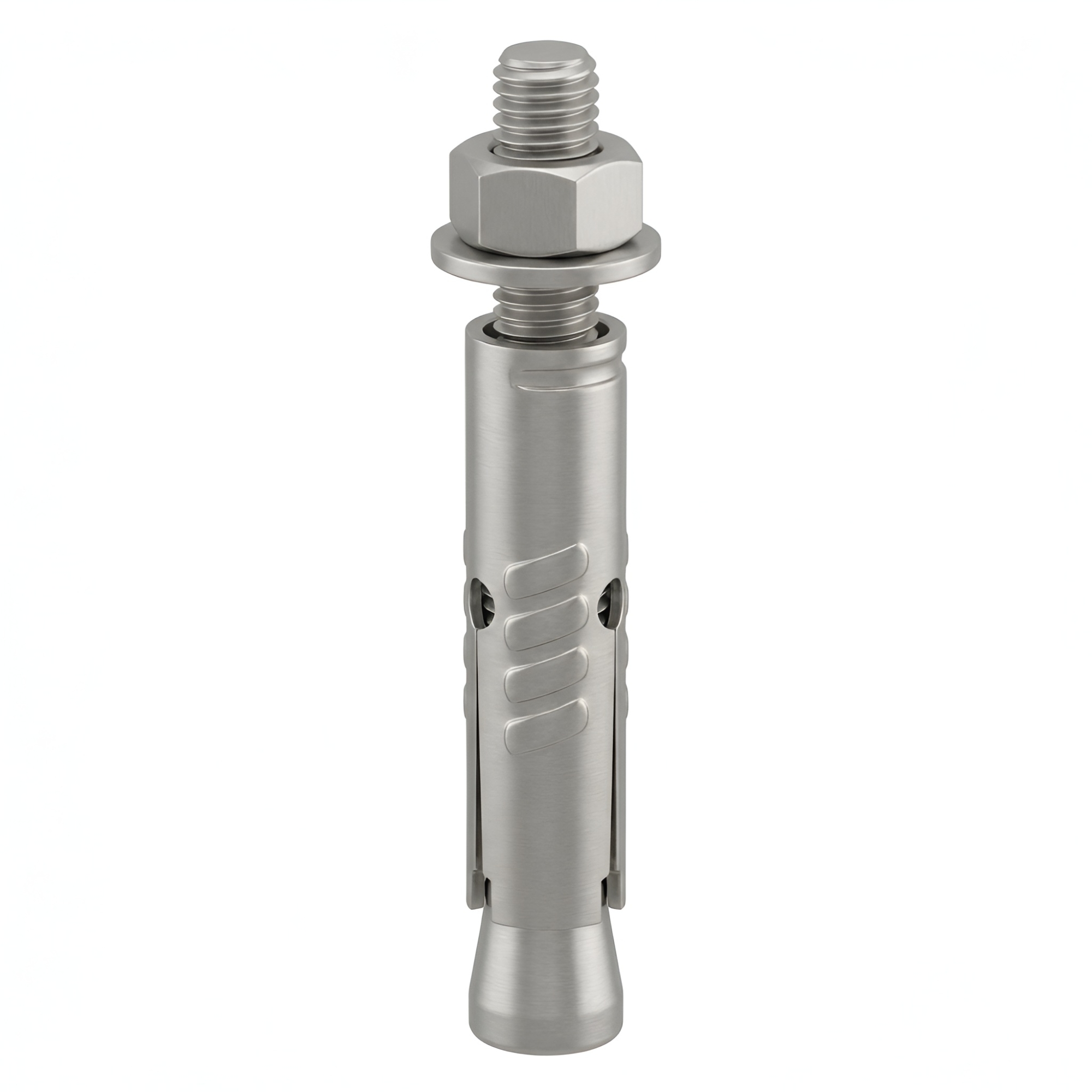

Стандартный анкер со шпилькой М12

Код: CM441274

Вес, кг:	0,146
Объем, м³:	0,00008 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2019.LT "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Стандартный анкер М12 с болтом применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Пластиковая заглушка защищает его от загрязнения пылью. В комплект изделия уже входит шпилька и гайка - это избавляет от необходимости подбирать их дополнительно.

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Мин. глубина высверленного отверстия, мм	80
Материал втулки (гильзы)	Сталь
Длина, мм	110
Метрический размер резьбы (М..)	12

Диаметр высверливаемого отверстия, мм	18
Самосверлящий	Да
Выдергивающая нагрузка, кН	26
Укрепление существующего	Да
Элемент крепления	Гайка

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба	M12

Длина	110 мм
Тип изделия	Анкер стандартный со шпилькой

Аналоги

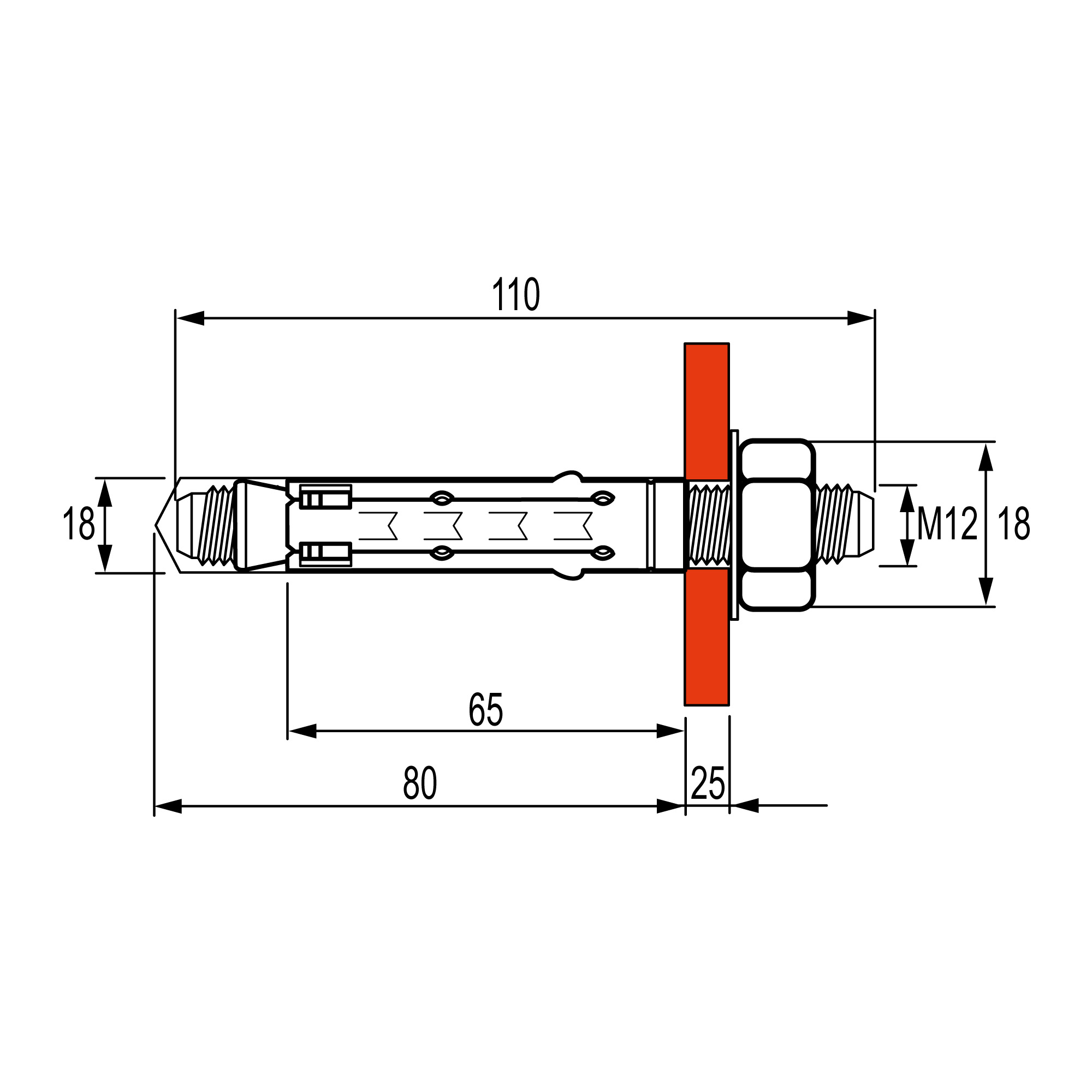

Чертежи
