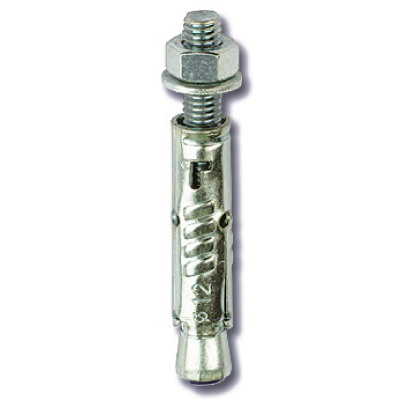

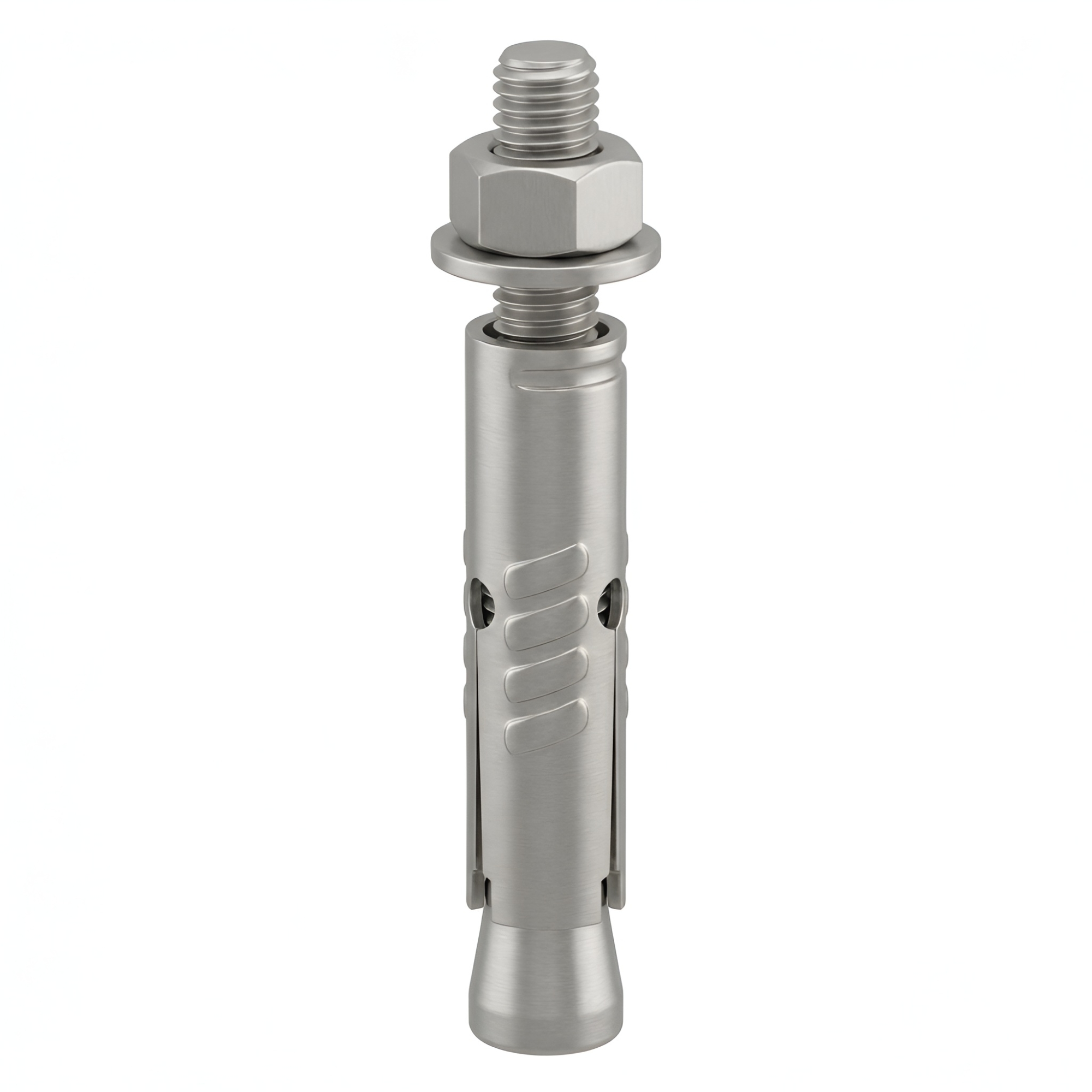

Стандартный анкер со шпилькой М10

Код: CM441060

Вес, кг:	0,078
Объем, м³:	0,00004 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2019.LT "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Страницы - Типовой альбом DKC-2023.J "Система молниезащиты и заземления "Jupiter"

Стандартный анкер применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Универсальность позволяет применять его для решения различных задач. Пластиковая заглушка защищает его от загрязнения пылью. Конструкция изделия позволяет многократно демонтировать изделие, и снова его закреплять.

Подробнее

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие

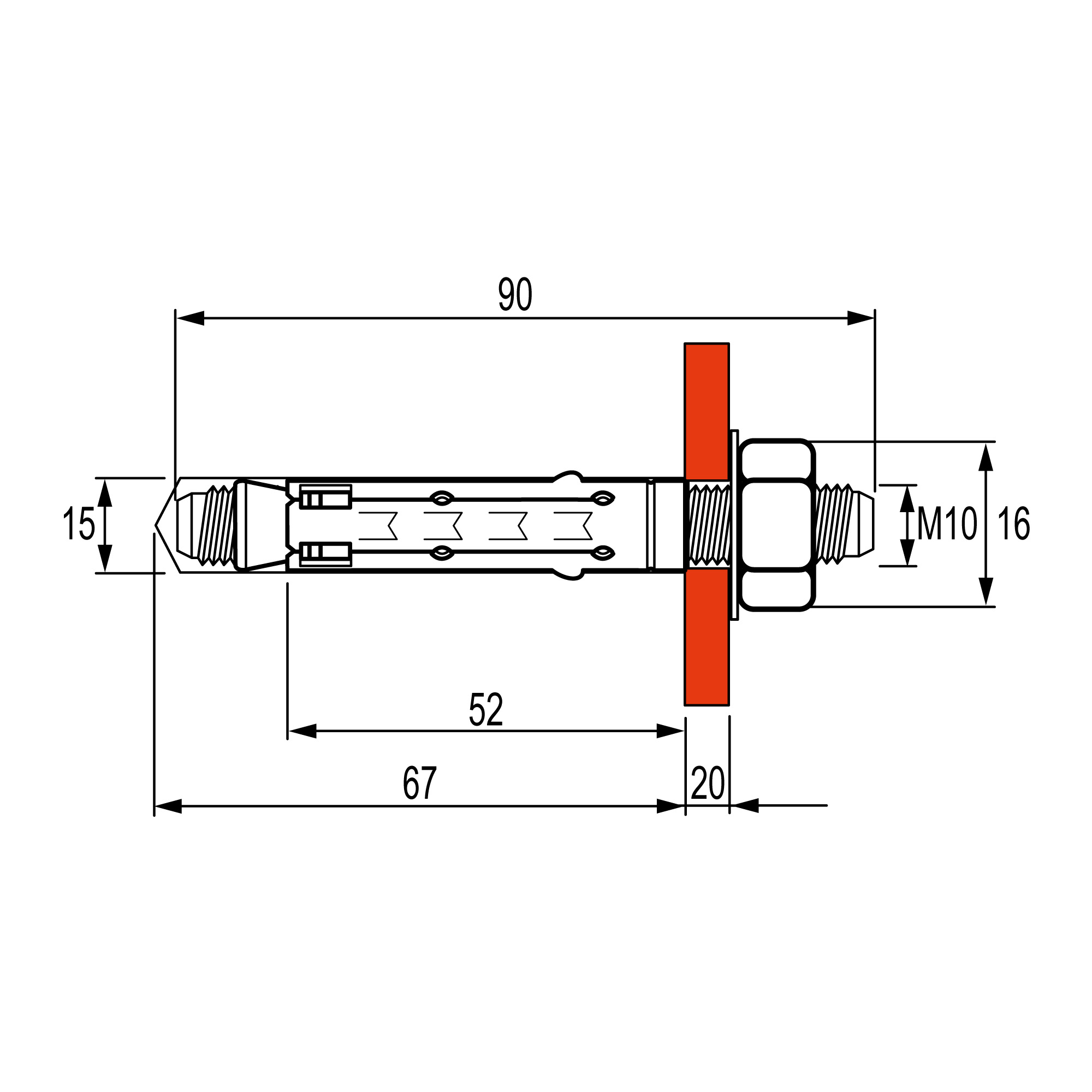

Мин. глубина высверленного отверстия, мм	67
Материал втулки (гильзы)	Сталь
Длина, мм	90
Метрический размер резьбы (М..)	10

Диаметр высверливаемого отверстия, мм	15
Самосверлящий	Да
Выдергивающая нагрузка, кН	20.6
Укрепление существующего	Да
Элемент крепления	Гайка

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба	M10

Длина	90 мм
Тип изделия	Анкер стандартный со шпилькой
