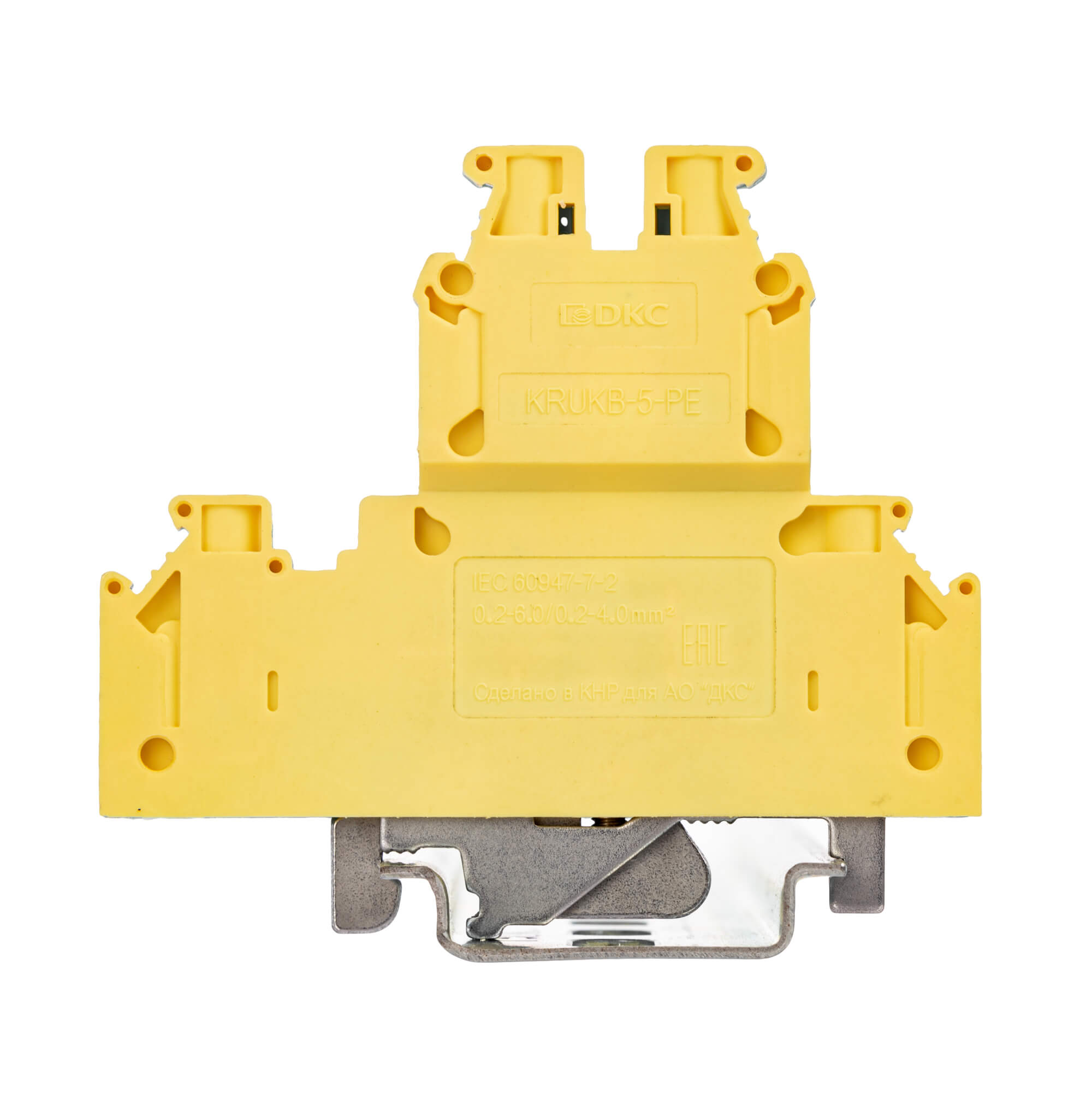

Клемма заземления двухуровневая, винтовой зажим, 4 точки подключения, 4 кв.мм
Код:
KRUKB-5-PE
Код:
KRUKB-5-PE
Клемма заземления двухуровневая с винтовым зажимом предназначена для соединения четырех проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 4 точки подключения, 4 мм². Габариты (В×Ш×Г) 62×67×6,2 мм.
| Цвет | Желто-зеленый |
| Длина, мм | 67 |
| Ширина/размер ячейки, мм | 6.2 |
| Высота (на мин. возможной высоте установки), мм | 62 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем)/G-рейка (с G-профилем) |
| Возможно использование с функцией PEN | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.25...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...4 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...4 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Количество уровней | 2 |
| Количество зажимов на 1 уровень | 2 |
| Позиция соединения | Сбоку |
| Требуется торцевая пластина | Нет |
| Тип продукции | Клемма |
| Функция клеммы | Заземление |
| Тип зажима | Винт |
| Ширина | 6,2 мм |
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 4 мм² |
| Максимальное сечение | 4 мм² |
| Два проводника одинакового сечения | 0,25−1,5 мм² |
| Длина снятия изоляции | 8 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,6−0,8 N∙m |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
