Клемма трехуровневая, винтовой зажим, 6 точек подключения, 2.5 кв.мм, серая
Код: DKIDR-1.5
Клемма трехуровневая, винтовой зажим, 6 точек подключения, 2.5 кв.мм, серая
Код: DKIDR-1.5
| Номин. ток In, А | 24 |
| Номин. напряжение, В | 250 |
| Цвет | Серый |
| Длина, мм | 72.5 |
| Ширина/размер ячейки, мм | 6.2 |
| Высота (на мин. возможной высоте установки), мм | 54.5 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.25...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...2.5 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |

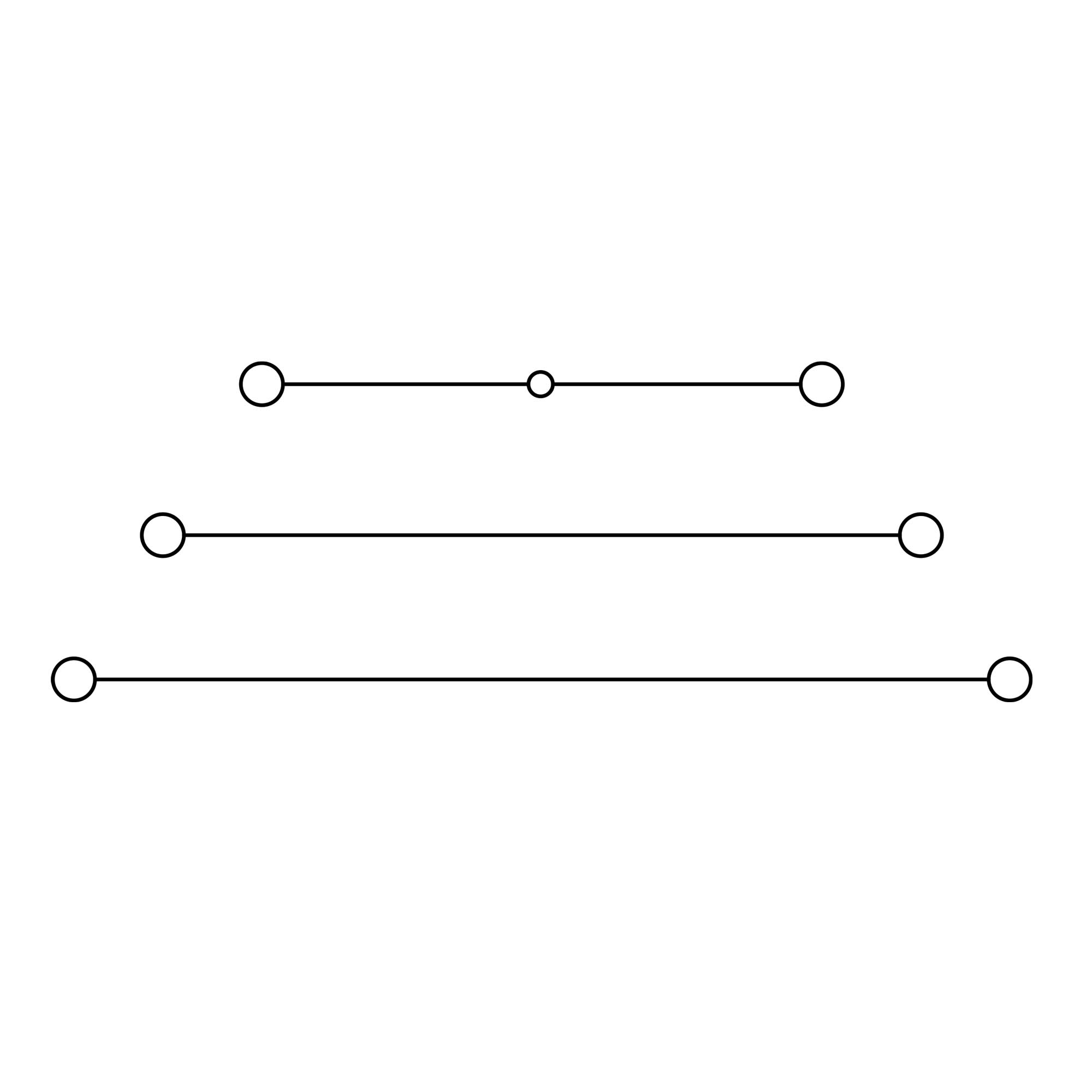

| Количество уровней | 3 |
| Количество зажимов на 1 уровень | 2 |
| Требуется торцевая пластина | Нет |
| Соединенные внутри уровни (между собой) | Нет |
| Позиция соединения | Сбоку |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Тип продукции | Клемма |
| Функция клеммы | Проходная |
| Тип зажима | Винт |
| Ширина | 6,2 мм |
| Количество ярусов | 3 |
| Количество точек подключения | 6 |
| Номинальное сечение | 2,5 мм² |
| Максимальное сечение | 4 мм² |
| Два проводника одинакового сечения | 0,2−1,0 мм² |
| Длина снятия изоляции | 8 мм |
| Номинальное импульсное напряжение | 4 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 30 A |
| Размер винта | M3 |
| Момент затяжки | 0,6−0,8 N∙m |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
| Масса | 21,4 г |
