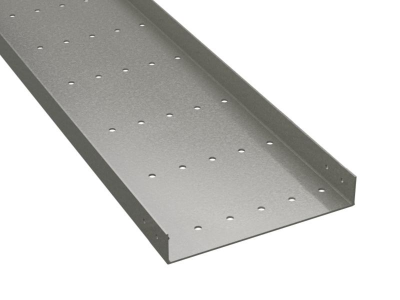

Лоток перфорированный 100х50 L 3000, стеклопластик

Код: GPS30510
Лоток перфорированный 100х50 L 3000, стеклопластик
Лоток перфорированный 100х50 L 3000, стеклопластик
Перфорированные листовые лотки серии "G5 Combitech"  от ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Они изготовлены из стеклопластика – материала, не подверженного воздей ствию коррозии, бактериальному разложению, образованию грибка, и поэтому могут использоваться для прокладки кабеля в прибрежных и морских зонах, а также в условиях крайне агрессивных сред. Стеклопластик относится к диэлектрикам, поэтому лотки не требуют заземления.

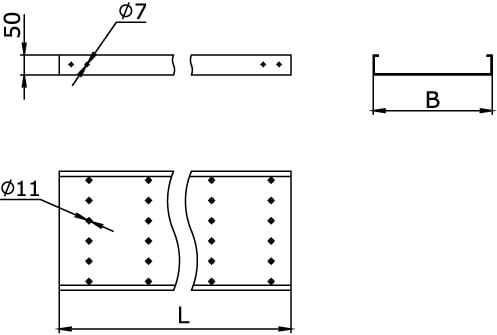

Перфорированные лотки используются для построения хорошо вентилируемых трасс. Для предотвращения попадания внутрь лотка мусора рекомендуется использовать перфорированные лотки вместе с крышками. Лоток имеет длину 3 метра, ширину 100 мм и высоту борта 50 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 100
Модель/исполнение С разъемом/соединителем в комплекте
Высота, мм 50
Защитное покрытие поверхности Прочее
Толщина материала, мм 3
Перфорированная боковая стенка Да
Вид/марка материала Стеклопластик (GRP)
Длина, мм 3000
Материал Прочее
Перфорация в основании для монтажа Да
Полезное сечение, мм2 5000
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
