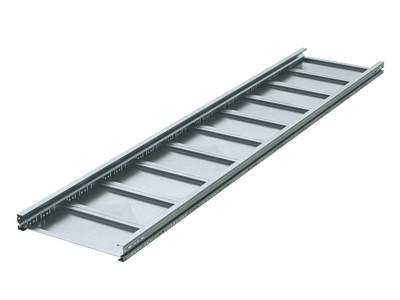

Лоток листовой неперфорированный 100х1000, лонжерон 2 мм, L 3 м

Код: UNH310
Тяжелые лотки листового типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Листовой лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами и неперфорированными металлическими пластинами. Такая конструкция обеспечивает высокую несущую способность (до 170 кг/м - на пролетах 6 метров, и до 70 кг/м - на пролетах 9 метров), сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Лоток представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Толщина металла лонжерона – 2 мм, высота - 100 мм, ширина - 1000 мм, длина лотка - 3000 мм. Полезное сечение - 80000 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 1000
Модель/исполнение Без разъема/соединителя
Высота, мм 100
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 2
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Нет
Полезное сечение, мм² 80000
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Материал Сталь оцинкованная по методу Сендзимира
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Высота, мм 100
Ширина, мм 1000
Длина, мм 3000
Т.И.З., мм2 80000
Толщина лонжерона, мм 2
Аксессуары

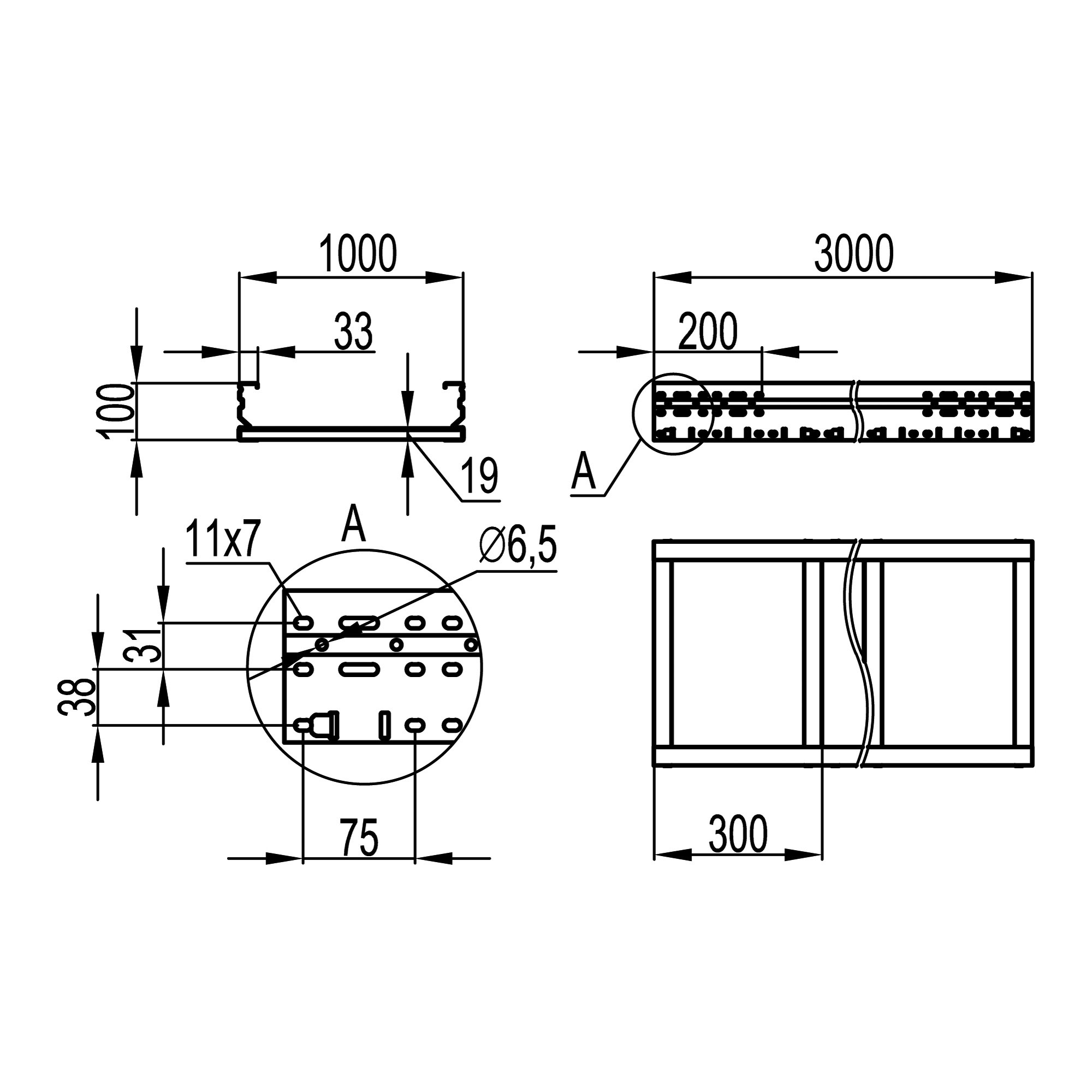

Чертежи
