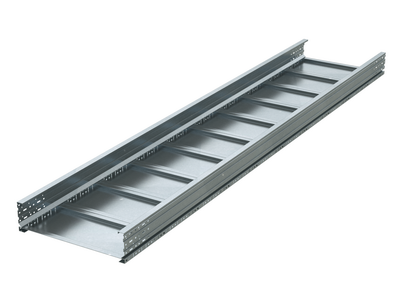

Лоток листовой неперфорированный 200x1000, лонжерон 2 мм, L 3 м

Код: UNH320
Тяжелые лотки листового типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Листовой лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами и неперфорированными металлическими пластинами. Такая конструкция обеспечивает высокую несущую способность (до 170 кг/м - на пролетах 6 метров, и до 70 кг/м - на пролетах 9 метров), сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Лоток представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Толщина металла лонжерона – 2 мм, высота - 200 мм, ширина - 1000 мм, длина лотка - 3000 мм. Полезное сечение - 180000 мм.
Подробнее
Материал Сталь, оцинкованная методом Сендзимира
Высота, мм 200
Ширина, мм 1000
Длина, мм 3000
Т.И.З., мм2 180000
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Толщина лонжерона, мм 2
Цвет Светло-серый
Ширина, мм 1000
Модель/исполнение Без разъема/соединителя
Высота, мм 200
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 2
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм2 180000
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Аксессуары

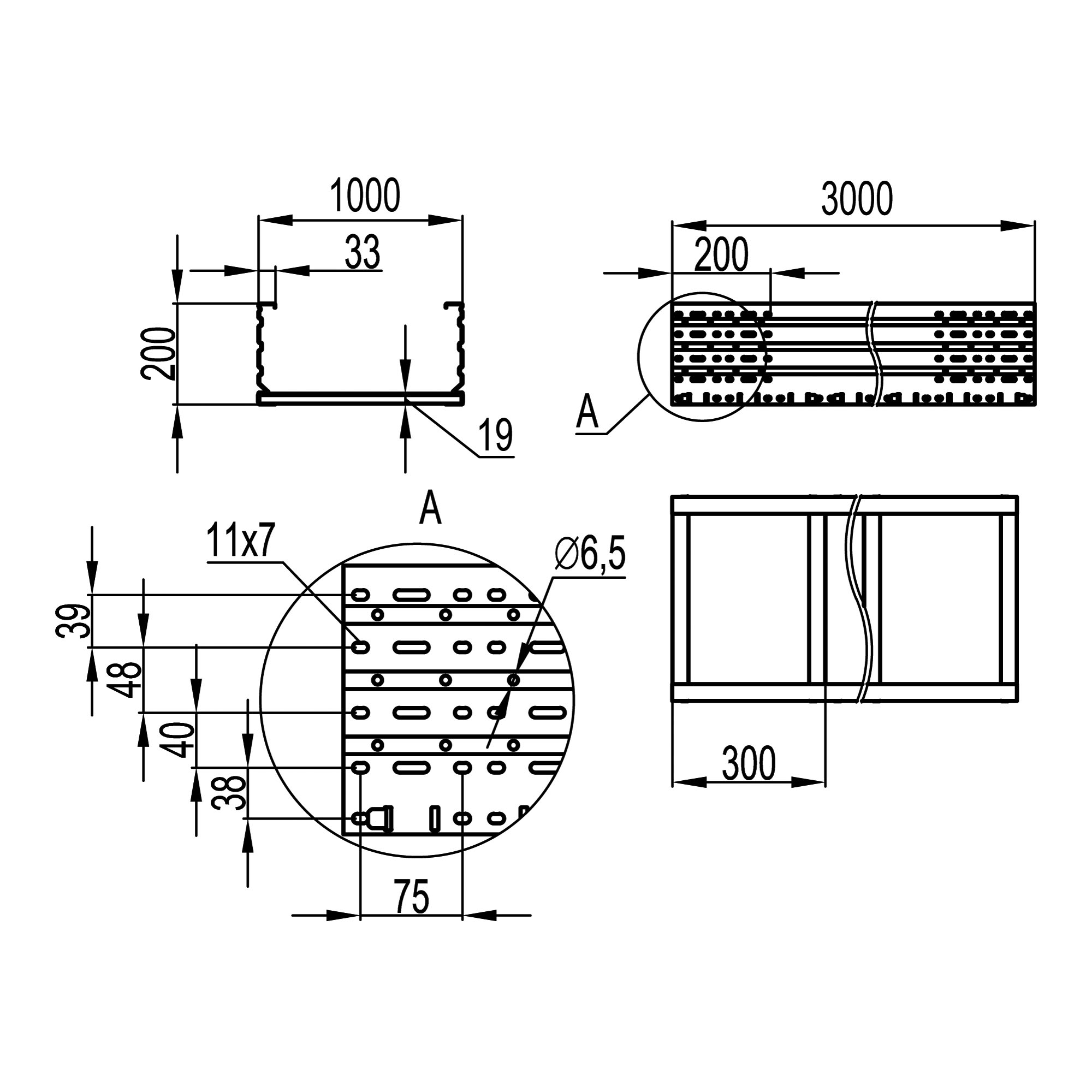

Чертежи
