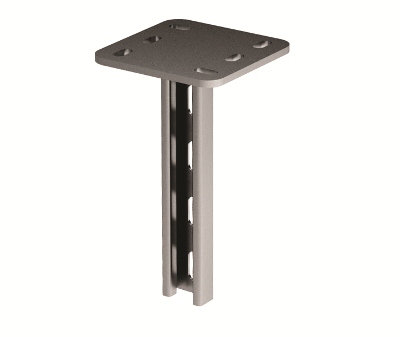

Вертикальный подвес одиночный 41х21, L800, цинк-ламельный
Код: BSP2108ZL
Вертикальный подвес одиночный 41х21, L800, цинк-ламельный
Код: BSP2108ZL
| Вес, кг: | 2,070 |
| Объем, м3: |
0,00078
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Выберите файл для скачивания
-
Выберите файл
для скачивания

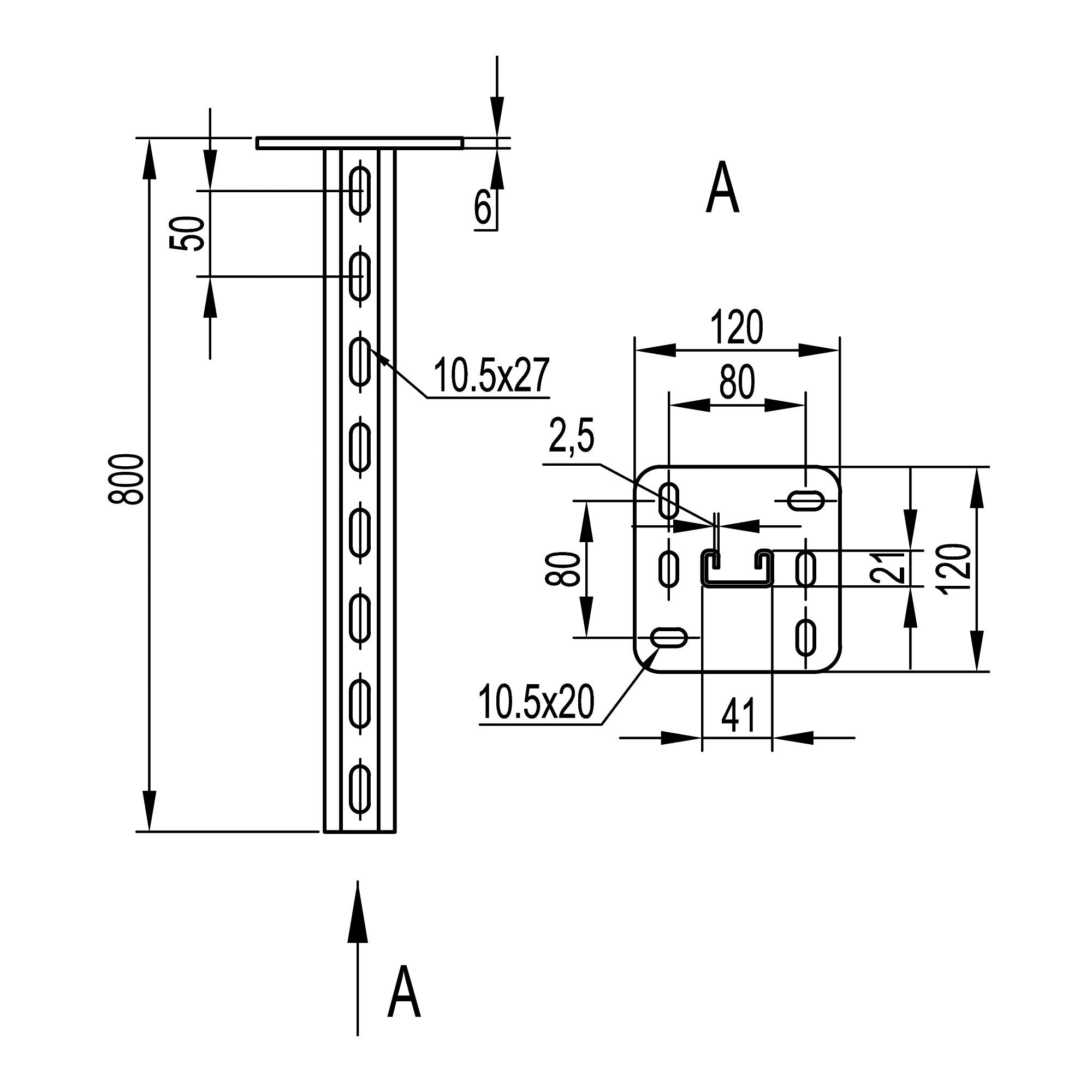

Подвес вертикальный одиночный BSP-21 41х21 мм применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41; одностороннего монтажа кабельных трасс; потолочного или напольного крепления. Подвес имеет С-образный профиль, толщина профиля 2,5 мм, толщина пластины 6 мм. В основании 6 отверстий под метизы М10. Длина подвеса - 800 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 120 |
| Модель/исполнение | Подвесная пластина |
| Высота, мм | 120 |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Диаметр, мм | 10.5 |
| Регулируемый (ая) | Нет |
| Шарнирный (-ая) | Нет |
| Длина, мм | 800 |
| Материал | Сталь |
| Метрический размер резьбы (М..) | 10 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Высота, мм | 120 |
| Ширина, мм | 120 |
| Длина, мм | 800 |
| Толщина листовой стали, мм | 2,5 |
| Тип изделия | Подвесы и траверсы |
| Материал | Сталь с цинк-ламельным покрытием |
