Вертикальный подвес одиночный 41х21, L200, цинк-ламельный

Вертикальный подвес одиночный 41х21, L200, цинк-ламельный

Код: BSP2102ZL

Вес, кг:	0,950
Объем, м³:	0,00026 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

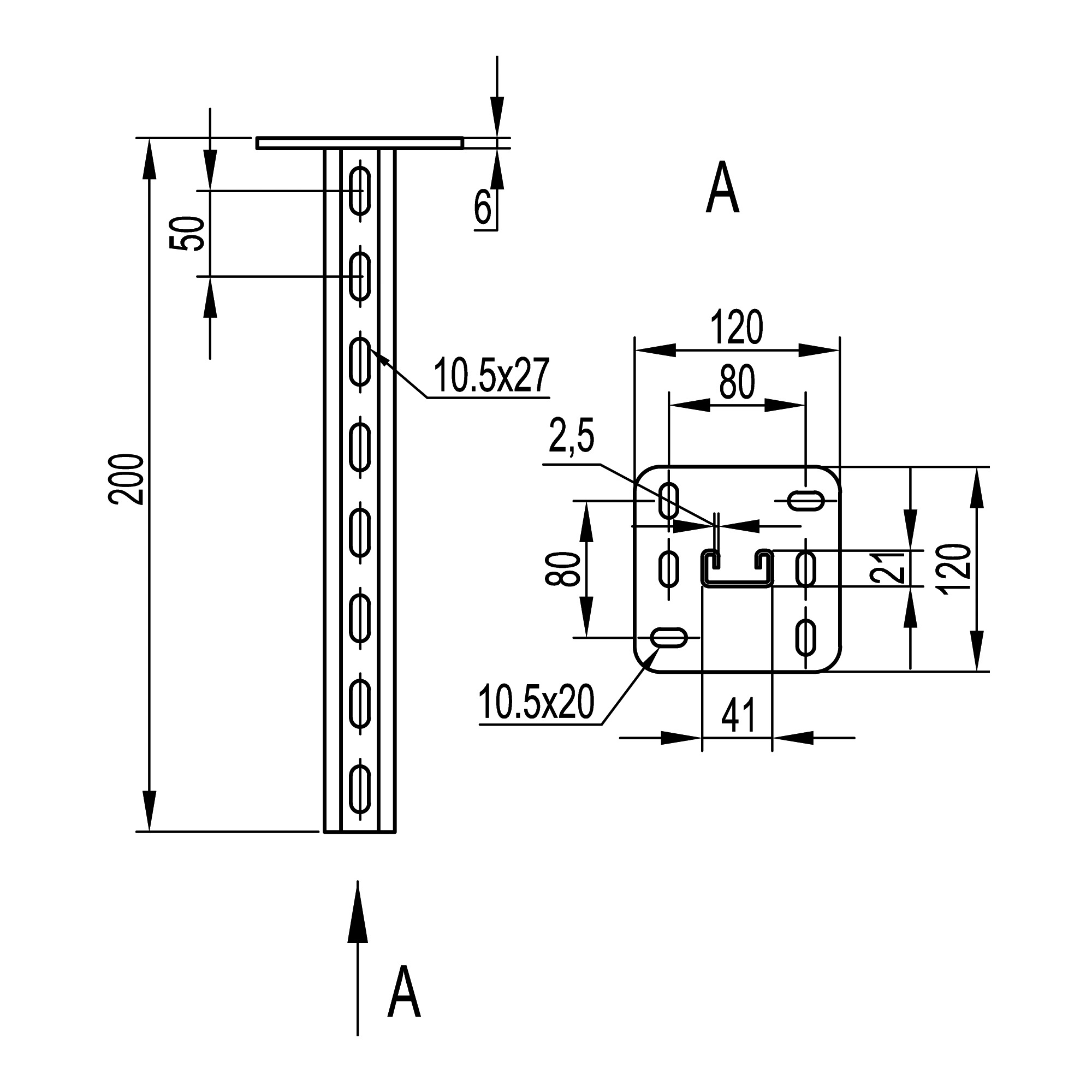

Подвес вертикальный одиночный BSP-21 41х21 мм применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41; одностороннего монтажа кабельных трасс; потолочного или напольного крепление. Подвес имеет С-образный профиль толщиной 2,5 мм, толщина пластины 6 мм. Длина подвеса 200 мм. В основании 6 отверстий под метизы М10. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Цвет	Светло-серый
Ширина, мм	120
Модель/исполнение	Подвесная пластина
Высота, мм	120
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Диаметр, мм	10.5

Регулируемый (ая)	Нет
Шарнирный (-ая)	Нет
Длина, мм	200
Материал	Сталь
Метрический размер резьбы (М..)	10
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Высота, мм	120
Ширина, мм	120
Длина, мм	200

Толщина листовой стали, мм	2,5
Тип изделия	Подвесы и траверсы
Материал	Сталь с цинк-ламельным покрытием
