Соединитель П-образного профиля PSL/PSM, L 300, цинк-ламельный

Соединитель П-образного профиля PSL/PSM, L 300, цинк-ламельный

Код: BPN2903ZL

Вес, кг:	0,397
Объем, м³:	0,00017 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Соединитель П-образного профиля BPN2903 применяется для соединения профилей BPL-29, BPM-29, BBF. Толщина стали 1,5 мм. Длина 300 мм. В качестве метизов используются болт М8х60 и гайка М8 с насечкой в количестве 8 шт. на соединение. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Подходит для:	U-профиль
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие

Материал	Сталь
С винтовыми аксессуарами	Нет

Высота, мм	44
Ширина, мм	29
Длина, мм	300

Толщина листовой стали, мм	1,5
Тип изделия	Профили
Материал	Сталь с цинк-ламельным покрытием

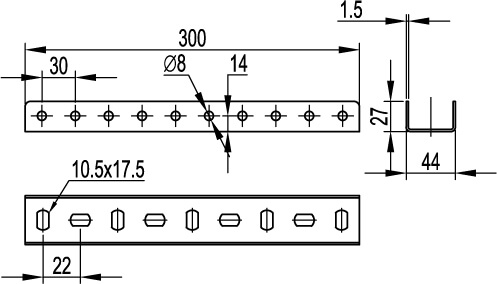

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 1014.48 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 2.44 МБ	ZIP 16.63 МБ	RAR 13.65 МБ
