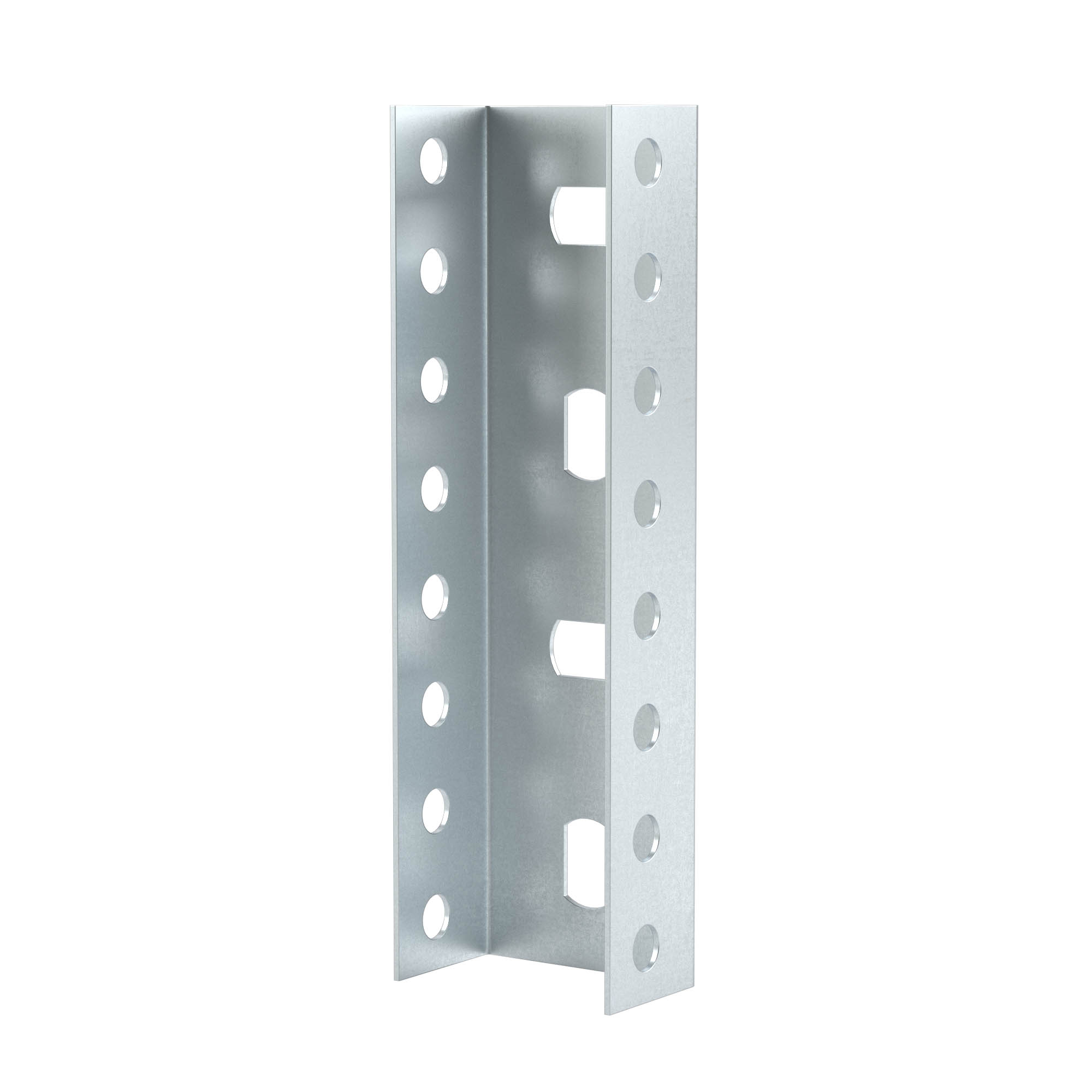

П-образный профиль PSL, L800, толщ.1,5 мм, цинк-ламельный

П-образный профиль PSL, L800, толщ.1,5 мм, цинк-ламельный

Код: BPL2908ZL

Вес, кг:	0,820
Объем, м³:	0,00111 ?

Тип упаковки:

Кол-во в упаковке: 12

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

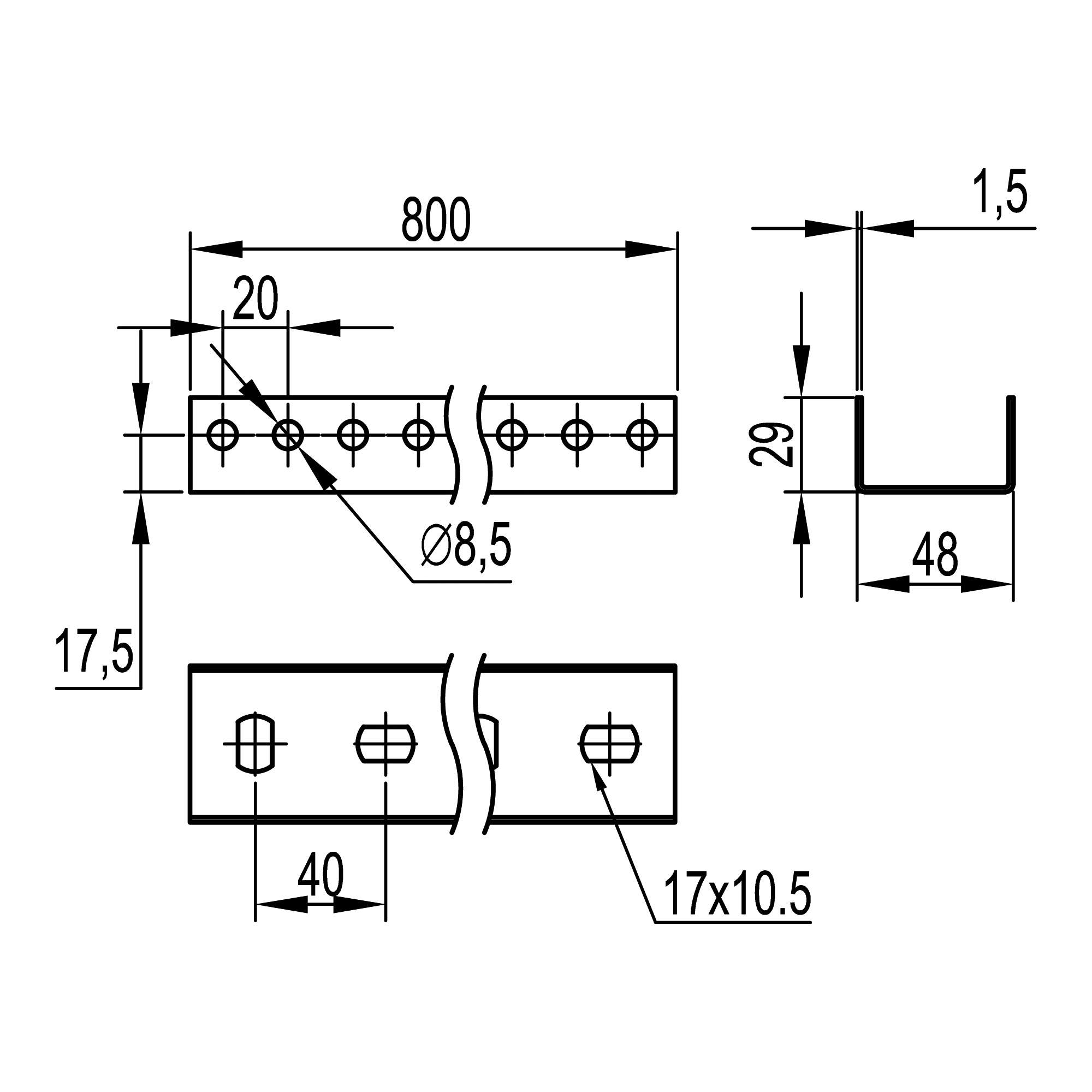

П-образный профиль BPL-29 изготовлен из стали толщиной 1,5 мм. Применяется для монтажа консолей BBL-40, BBL-50, BBM-50, крепления к стене, подвеса на шпильках, возможен монтаж в крепления BSV-29/BSF-29. Длина 800 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Модель/исполнение	Простой профиль
Высота, мм	29
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм	1.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	800
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	U-профиль
Ширина прореза/щели, мм	27.5
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал

Сталь с цинк-ламельным покрытием

Аксессуары

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
