Опорная пластина для C-образного профиля, горячеоцинкованный

Опорная пластина для C-образного профиля, горячеоцинкованный

Код: BHM4141HDZL

Вес, кг:	0,060
Объем, м³:	0,00004 ?

Тип упаковки:

Кол-во в упаковке: 300

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Опорная пластина BHM4141 применяется со всеми типами С-образных профилей: BPL-21, BPL-41, BPV-41, BPV-21, BPM-21, BPM-41, BPD-21, BPD-41 для фиксации шпильки М10 на С-образном профиле. В основании есть отверстие под метизы М10. Толщина стали 3 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Способ монтажа	С-профиль
Не содержит (без) галогенов	Да
Макс. количество кабелей	1
С пластиковым лотком	Нет

С металлическим лотком	Нет
Поверхность зажима	Горячее цинкование
Материал зажима	Сталь

Материал

Cталь горячеоцинкованная погружением

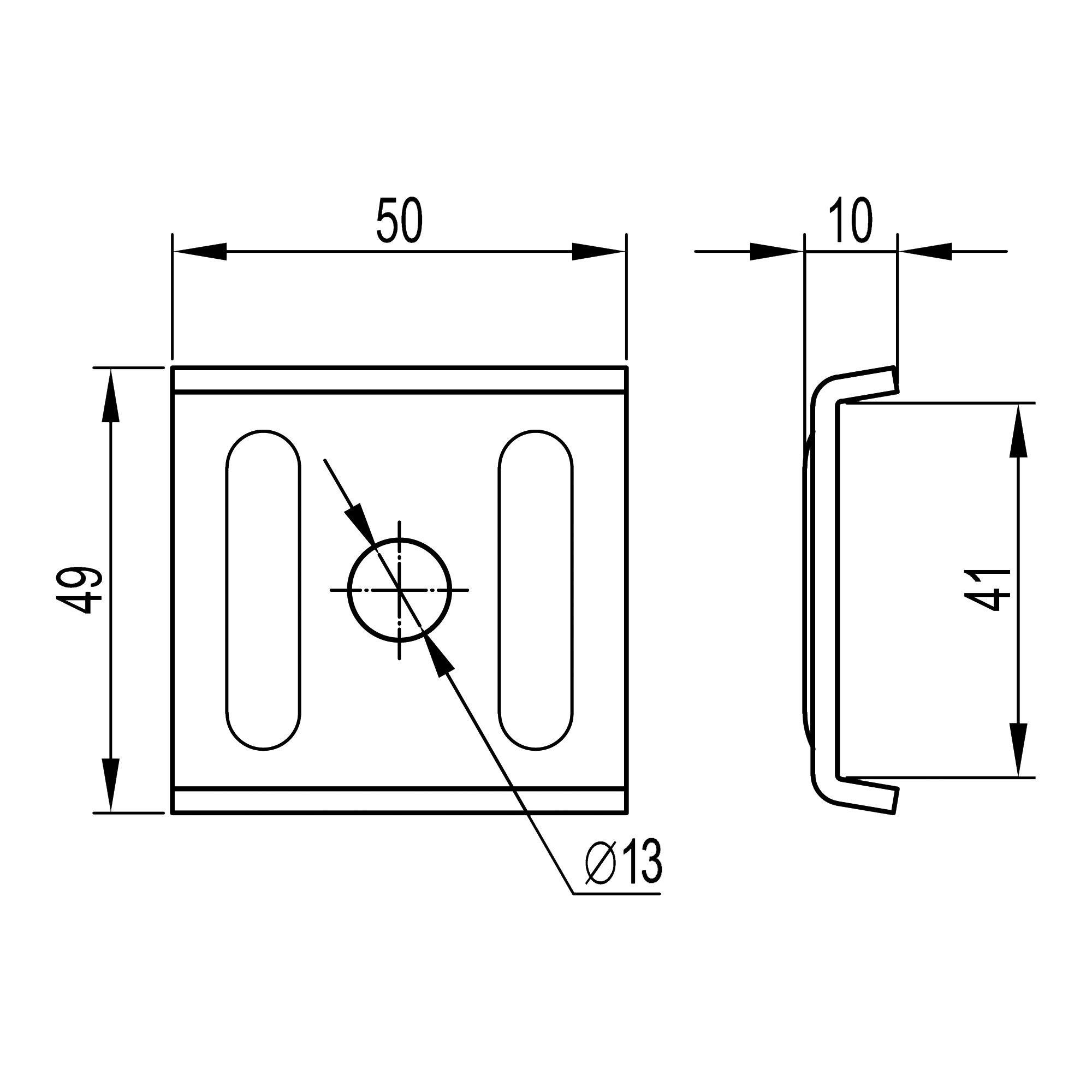

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
