Горизонтальный Изменяемый угол СРО 0-45град. 400х80, цинк-ламельный(аналог горячеоцинкованный)

Код: 360408HDZL
Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом от 0o до 45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке. Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 80 мм, ширина - 400 мм, внутренний радиус - 80 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 0.8
Отклонение (угол) Регулируемый
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 80
Ширина кабельного лотка , мм 400
Высота кабельного лотка , мм 80
Изменение направления Горизонтальн.
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

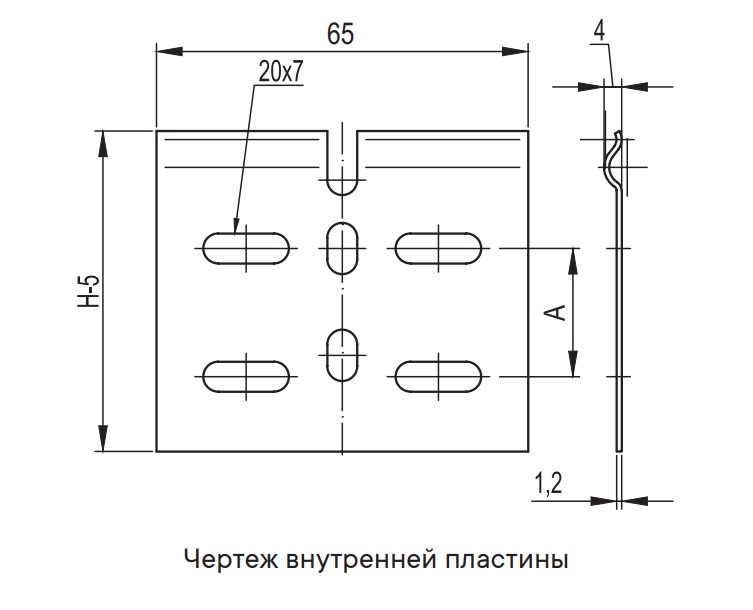

Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
