Горизонтальный Изменяемый угол СРО 0-45град. 400х50, цинк-ламельный(аналог горячеоцинкованный)

Горизонтальный Изменяемый угол СРО 0-45град. 400х50, цинк-ламельный(аналог горячеоцинкованный)

Код: 360405HDZL

Задать вопрос

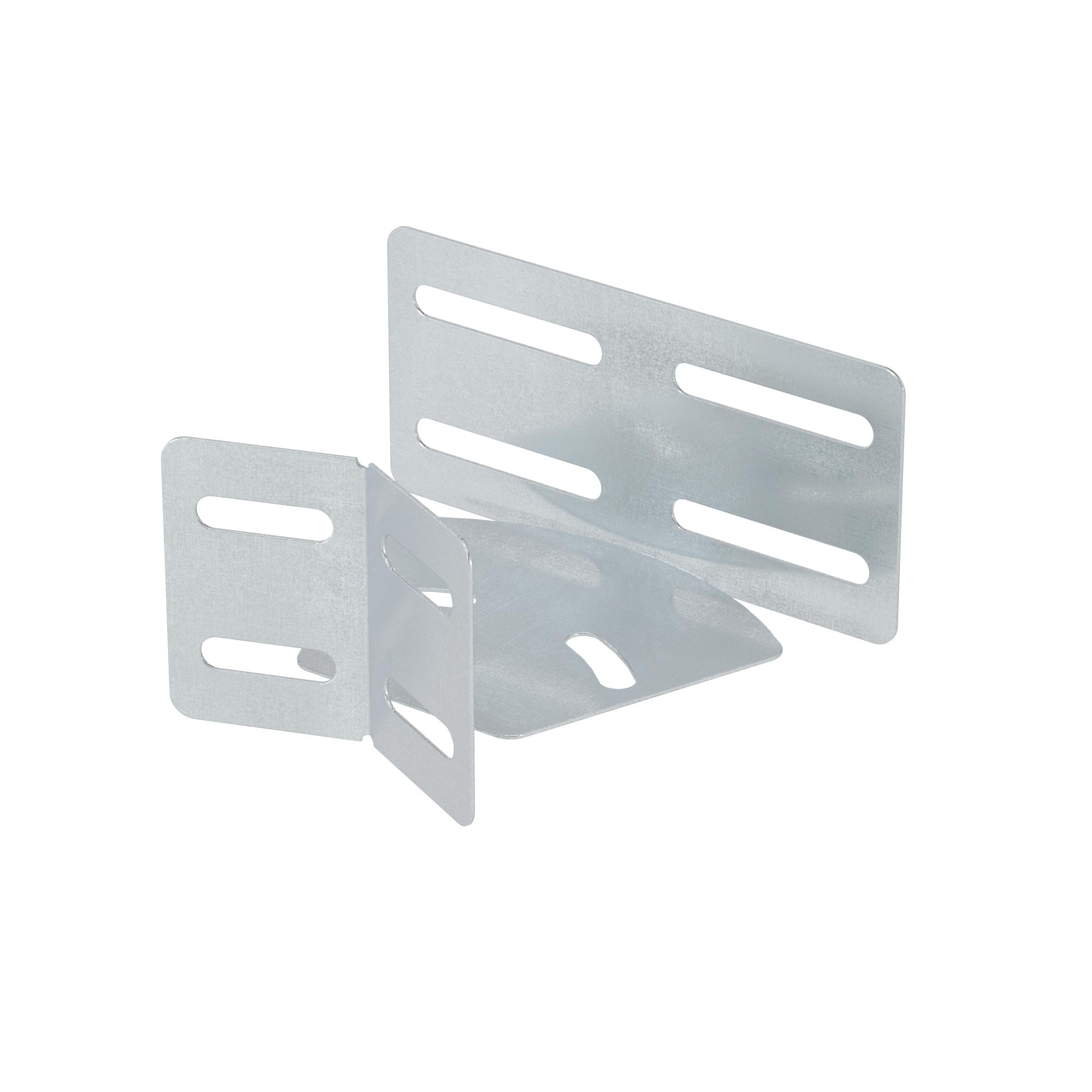

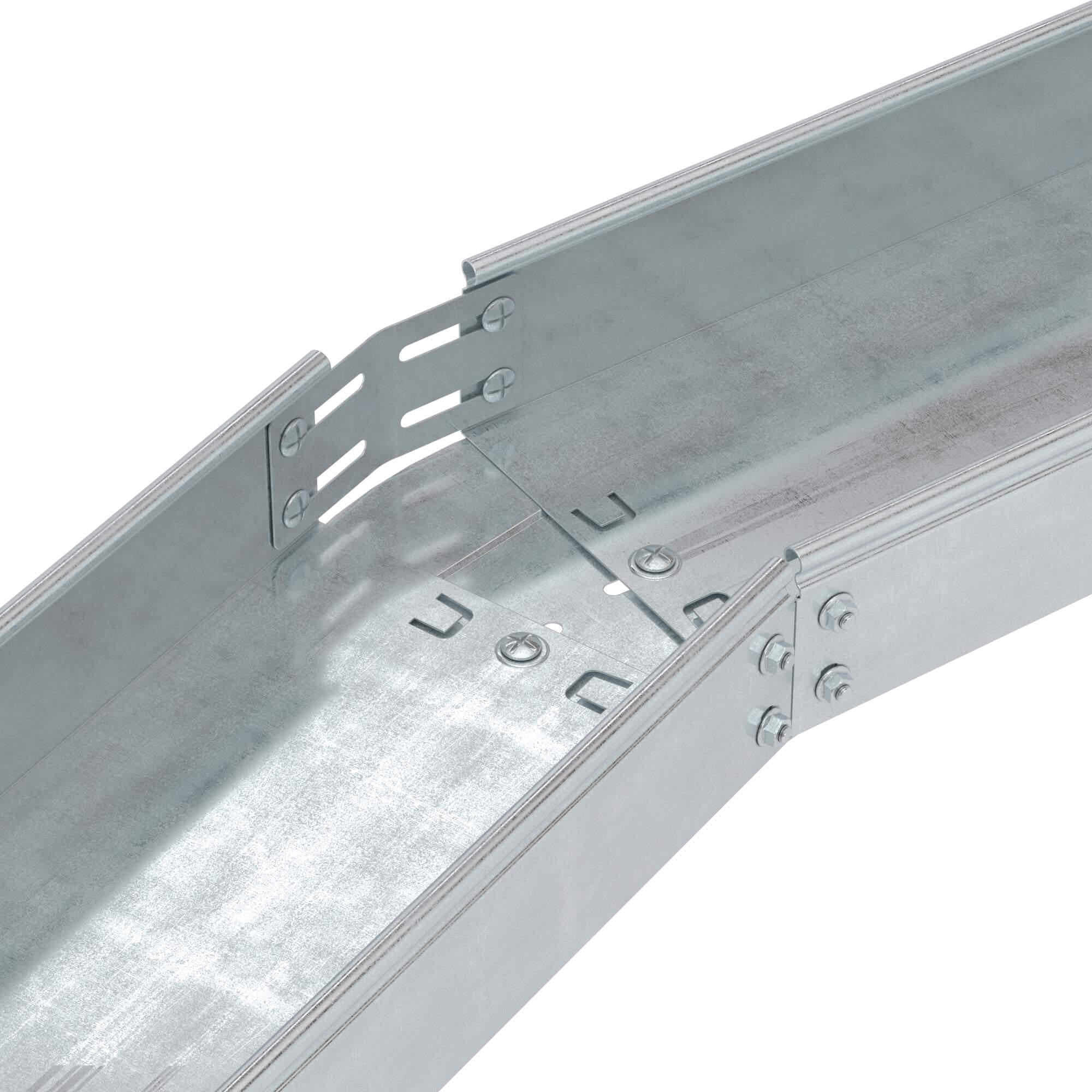

Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом от 0o до 45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке. Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 50 мм, ширина - 400 мм, внутренний радиус - 80 мм.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	Без разъема/соединителя
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм	0.8
Отклонение (угол)	Регулируемый
Перфорированная боковая стенка	Нет
Вид/марка материала	Прочее
Материал	Сталь
Перфорация в основании для монтажа	Да

Внутр. радиус, мм	57
Ширина кабельного лотка , мм	400
Высота кабельного лотка , мм	50
Изменение направления	Горизонтальн.
НАТО монтажные отверстия	Нет
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

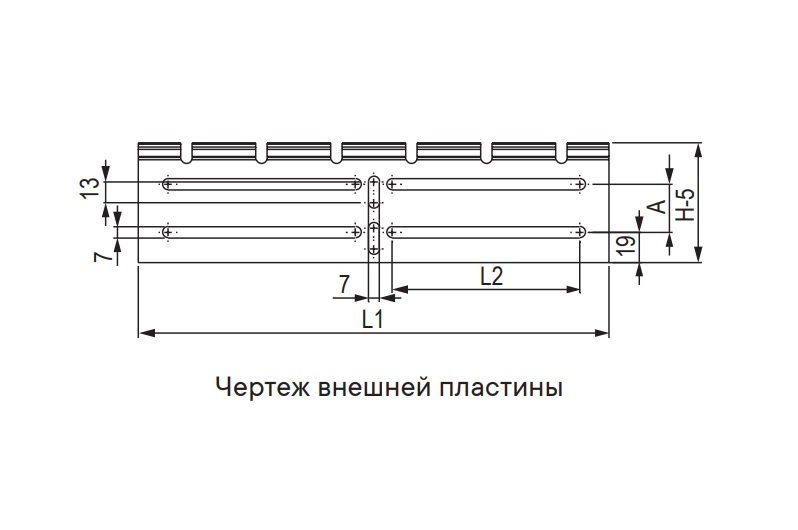

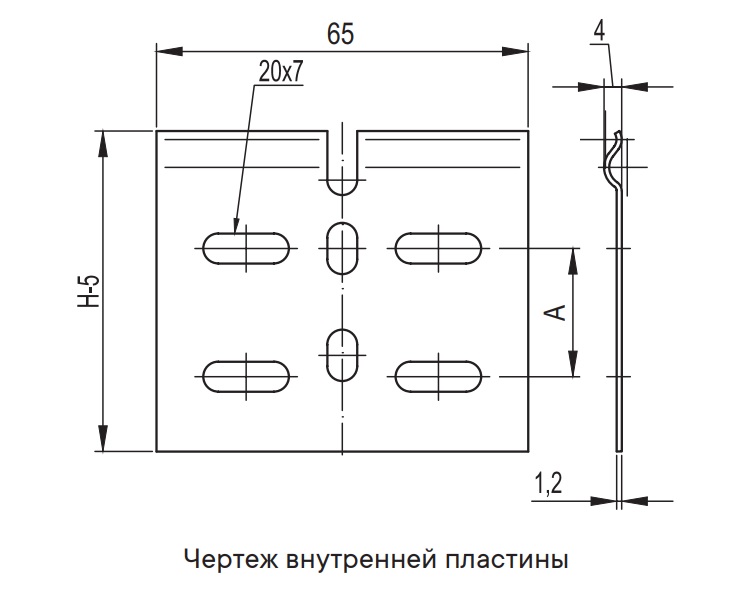

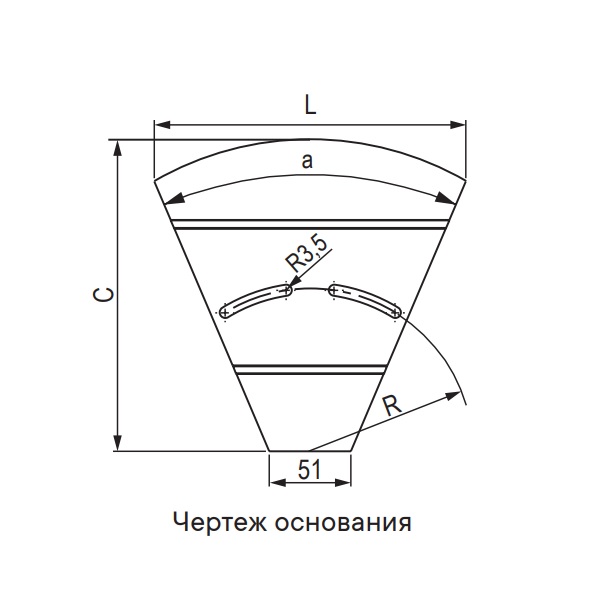

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1	PDF 380.76 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
