Консоль одиночная, 41х21, осн.200 мм, цинк-ламельная

Консоль одиночная, 41х21, осн.200 мм, цинк-ламельная

Код: BBP2120ZL

Вес, кг:	0,710
Объем, м³:	0,00122 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Предназначена для монтажа трассы лотков, подвесных элементов и конструкций. Крепление к стене/потолку. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление в одиночный и двойной подвес.

Цвет	Светло-серый
Ширина, мм	50
Модель/исполнение	Консоль настенная
Высота, мм	125
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	250
Материал	Сталь
Несущая способность, кН	3.2
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	50
Длина, мм	256
Толщина листовой стали, мм	2,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

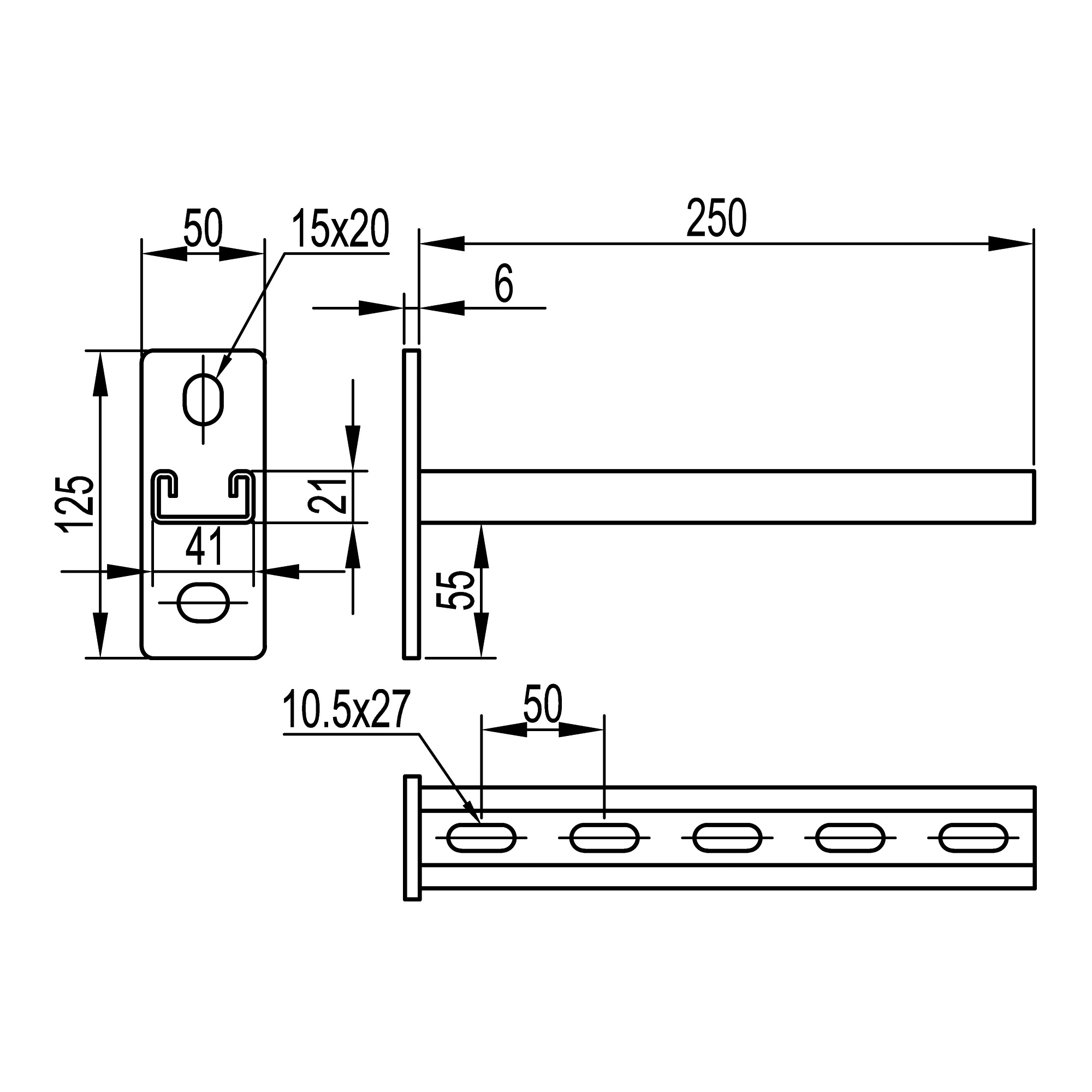

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
