Консоль с опорой ML облегченная осн.200 мм, цинк-ламельная

Консоль с опорой ML облегченная осн.200 мм, цинк-ламельная

Код: BBL4020ZL

Вес, кг:	0,332
Объем, м³:	0,00081 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Задать вопрос

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль настенная
Высота, мм	130
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	233
Материал	Сталь
Несущая способность, кН	1.2
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	44
Длина, мм	227
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

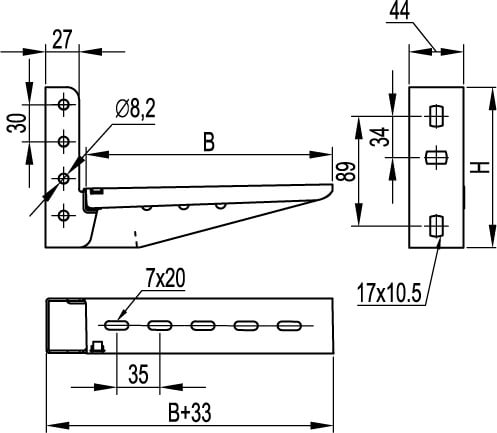

Чертежи
