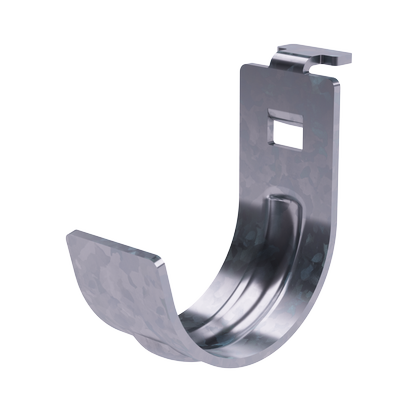

Рожковый кронштейн одинарный, толщ.3 мм, цинк ламель

Рожковый кронштейн одинарный, толщ.3 мм, цинк ламель

Код: BBT3501ZL

Задать вопрос

Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными).
Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Консоли в исполнении "Цинк-ламельное покрытие" демонстрируют высокую устойчивость к коррозии, аналогичную изделиям в исполнении "Горячий цинк".

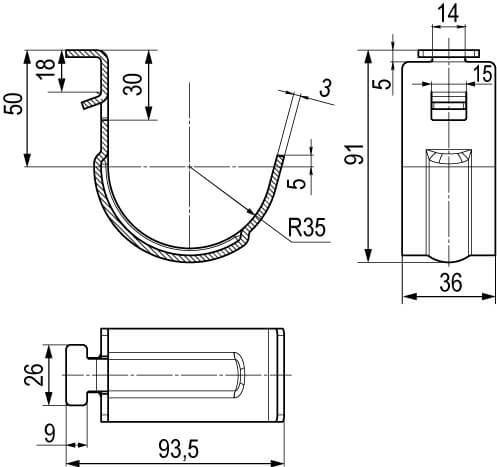

Одинарный рожковый кронштейн имеет изогнутую форму и монтируется в профили типа BPC-29 и BPT-29. Он изготавливается из стали толщиной 3 мм.

Подробнее

ETIM

Цвет	Светло-серый
Ширина, мм	40
Модель/исполнение	Консоль быстрой фиксации (замковая)
Высота, мм	91
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие

Вид/марка материала	Прочее
Длина, мм	93.5
Материал	Сталь
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
«B5 Combitech» Сертификат о типовом одобрении морским регистром на систему опорных конструкций и монтажных устройств	PDF 7.33 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
