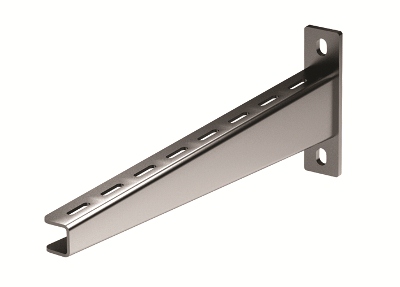

Усиленная консоль 600 мм тяжелая, горячеоцинкованная

Усиленная консоль 600 мм тяжелая, горячеоцинкованная

Код: BBH7060HDZ

Вес, кг:	1,900
Объем, м³:	0,00179 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Предназначена для монтажа трассы кабельных лотков с высокой нагрузкой. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление на стену. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Цвет	Светло-серый
Ширина, мм	40
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	167
Защитное покрытие поверхности	Горячее цинкование

Длина, мм	635
Материал	Сталь
Несущая способность, кН	3.8
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	40
Длина, мм	635

Тип изделия	Консоли
Материал	Cталь горячеоцинкованная погружением

Аксессуары

Сопутствующие товары

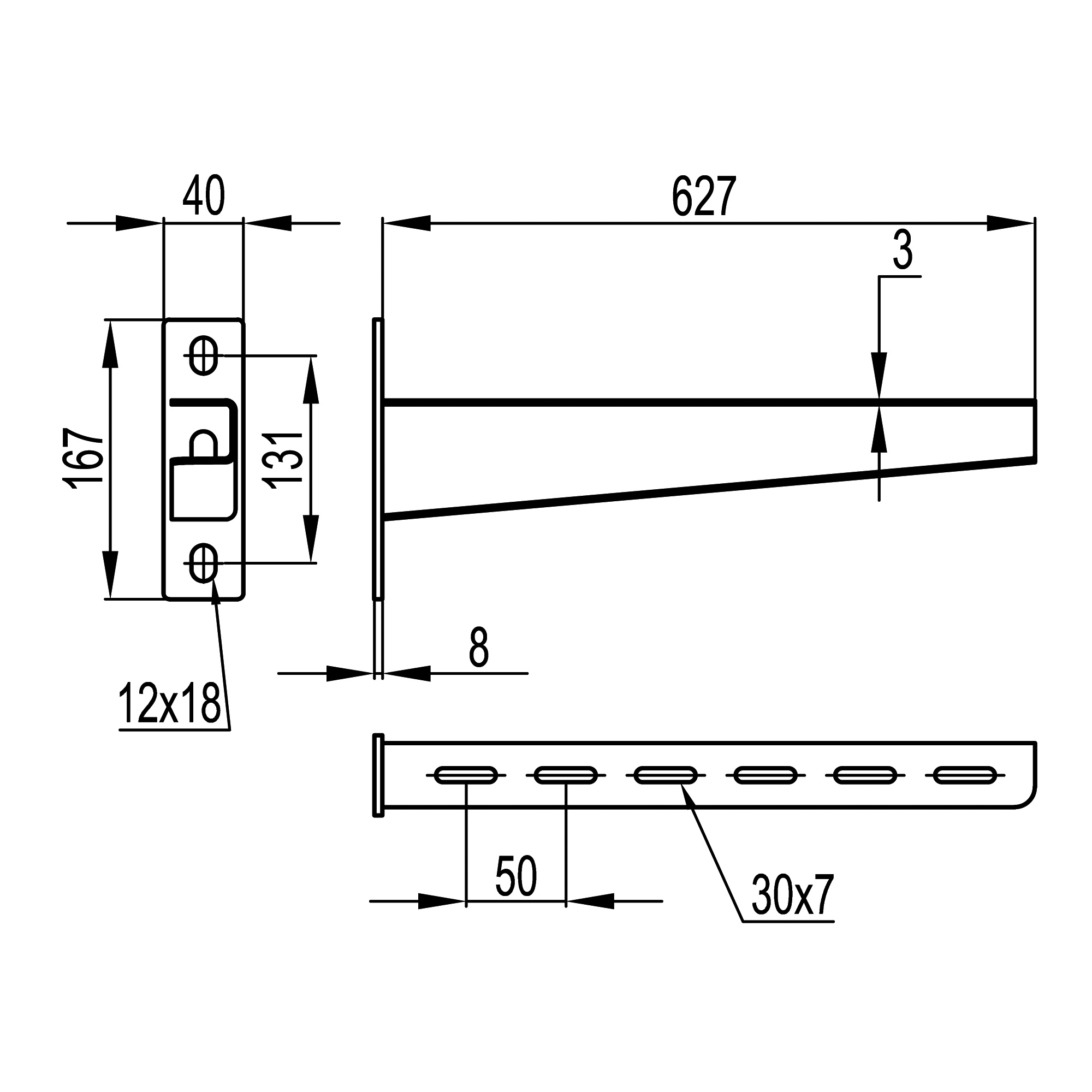

Чертежи
