Усиленная консоль 600 мм тяжелая

Код: BBH7060

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".

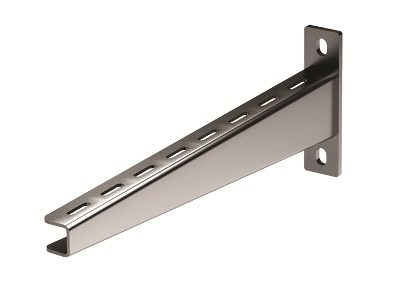

Усиленная тяжелая консоль предназначена для монтажа нагруженных кабельных трасс. Она крепится на стену, в подвес или в профили. Аксессуар совместим с лотками шириной 600 мм и расчитан на нагрузку 380 кг.

Подробнее

Цвет	Светло-серый
Ширина, мм	40
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	167
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Вид/марка материала	Прочее

Длина, мм	635
Материал	Сталь
Несущая способность , кН	3822
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	600

Ширина, мм	40
Длина, мм	635

Толщина листовой стали, мм

Аксессуары

Вертикальный подвес двойной 41х21, L600

Код: BSD2106

Держатель ОП для консолей BBH-60/70

Код: BMZ1502

Держатель огнестойкой перегородки для консолей BBH-60/70, цинк-ламель

Код: BMZ1502ZL

Вертикальный подвес одиночный 41х21, L600

Код: BSP2106

T-образное крепление к вертикальной двутавровой балке, 200 мм, горячеоцинкованное

Код: BMH3020HDZ

H-образное крепление к вертикальной двутавровой балке, 200 мм, горячеоцинкованное

Код: BMH4020HDZ

H-образное крепление к вертикальной двутавровой балке, 400 мм, горячеоцинкованное

Код: BMH4040HDZ

Закрывающая струбцина М10

Код: CM301001

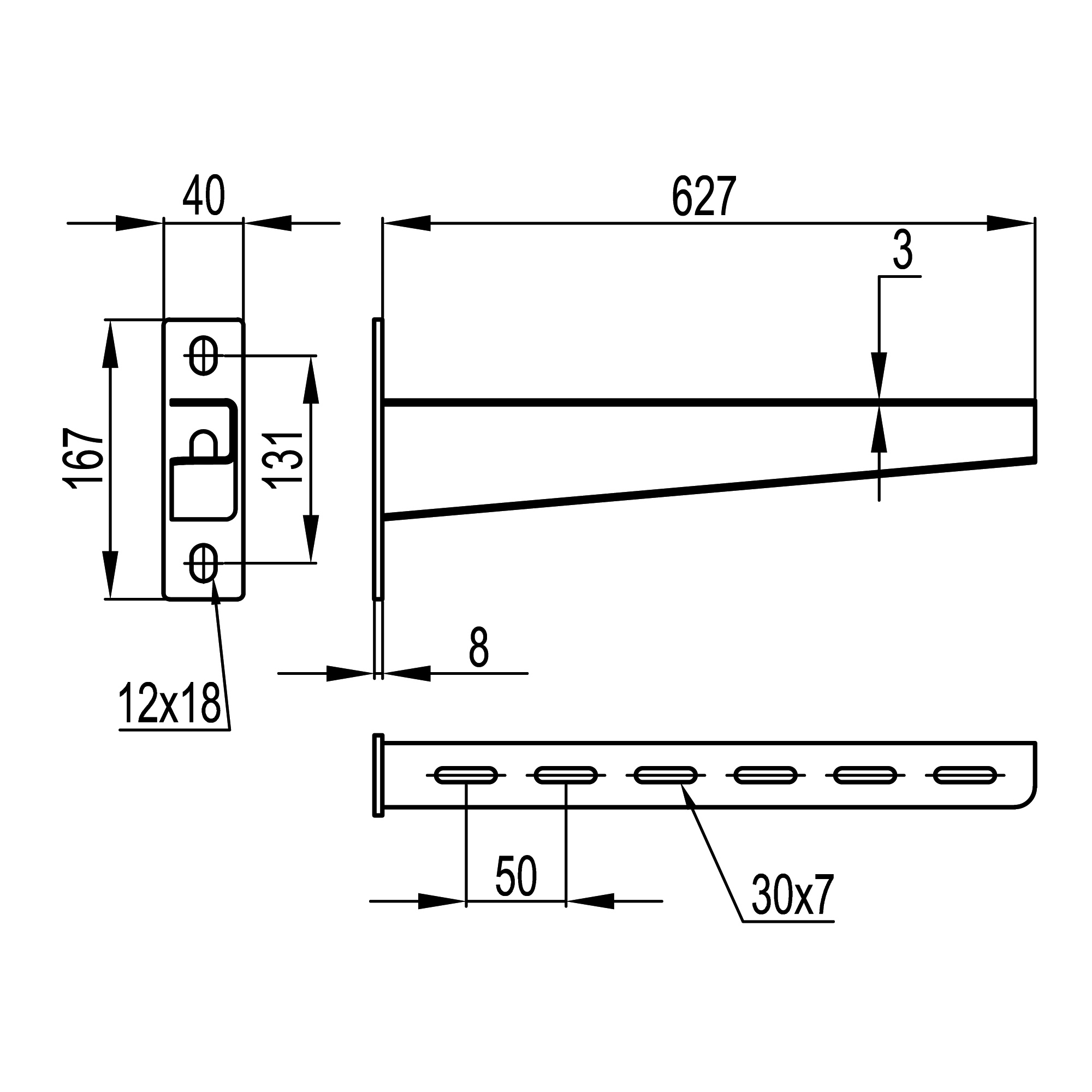

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
