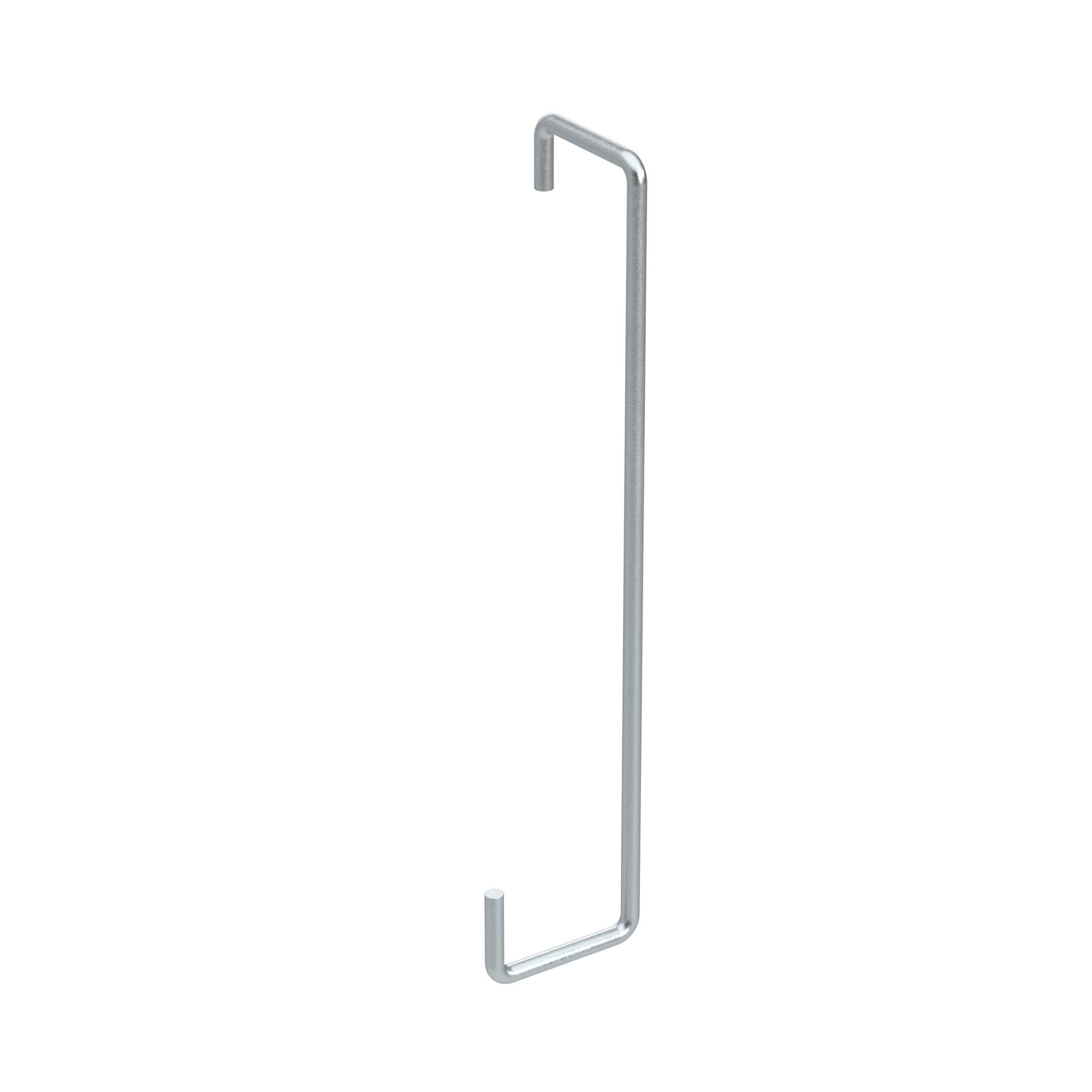

Скоба для подвеса лотка 50 на 50 мм, 350 мм, толщина 8 мм

Скоба для подвеса лотка 50 на 50 мм, 350 мм, толщина 8 мм

Код: SBBF5004

Вес, кг:	0,230
Объем, м³:	0,00230 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Задать вопрос

Скоба для вертикального подвеса лотка к потолку. Предназначена для безвинтового подвеса кабельных лотков к аркам теплицы, для прокладки слаботочной кабельной линии и монтажа светильников к лотку. Длина скобы 400 мм.

Модель/исполнение	Скоба подвеса/стойка напольная
Материал	Сталь
Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет

Подходит для (листового) кабельного лотка	Да
Крепление лотка	Безвинтовой
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Материал	Cталь, оцинкованная по методу Сендзимира
Толщина	8 мм
Ширина	62 мм

Длина	406 мм
Подходит для лотка шириной, мм	50
Тип изделия	Скобы

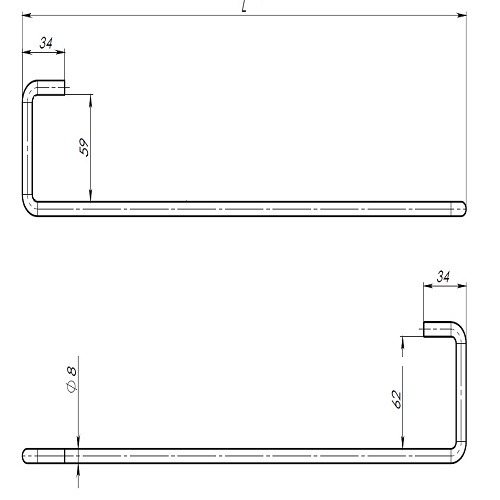

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
