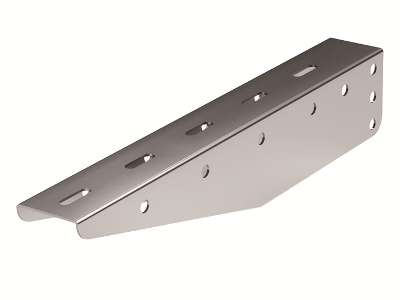

Консоль ВМ осн. 300 мм

Код: BBM5030
Консоль ВМ осн. 300 мм
Консоль ВМ осн. 300 мм
Используется для монтажа кабельных трасс. Возможно крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29.
Цвет Светло-серый
Ширина, мм 44
Модель/исполнение Консоль для крепления в профиль
Высота, мм 60
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Вид/марка материала Прочее
Длина, мм 333
Материал Сталь
Несущая способность , кН 1,9
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 300
Длина, мм 330
Толщина листовой стали, мм 1,5
Тип изделия Консоли
