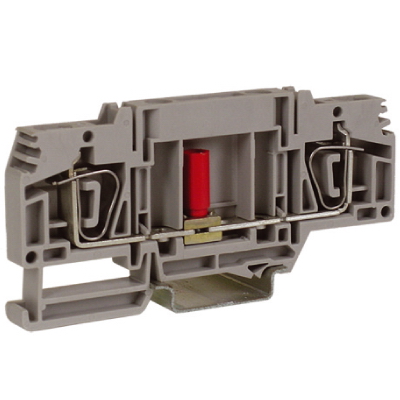

HSCB.6GR, тестовый с разъединителем, серый , 6 кв.мм

Код: ZHB200GR
HSCB.6GR, тестовый с разъединителем, серый , 6 кв.мм
HSCB.6GR, тестовый с разъединителем, серый , 6 кв.мм
Цвет Серый
Материал корпуса Полиамид
Высота, мм 48
Ширина, мм 97
Толщина, мм 8,2
Температура монтажа, °С -40...+80
Максмальное суммарное сечение, мм2 10
Температура эксплуатации, °С -40 - +80
Напряжение пробоя, В 6000
Способ монтажа DIN-рейка (с ?-профилем)/G-рейка (с G-профилем)
Цвет Серый
Номин. (расчетное) напряжение, В 800
Длина, мм 97
Рабочая температура, °C -40...80
Ширина/размер ячейки, мм 8.2
Высота (на мин. возможной высоте установки), мм 48
Требуется торцевая пластина Да
Тип разделения Слайдер
Тип разъединения кросс-соединения Слайдер
С интегрированным тестовым гнездом Нет
Количество уровней 1
Количество зажимов на 1 уровень 1
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 0.2…10
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 0.5…4
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 0.5…6
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 0.2…2.5
Номин. ток In, А 41
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Соединение с пружинным зажимом
Тип электрич. соединения 2 Соединение с пружинным зажимом
Материал изоляции корпуса Термопласт
Позиция соединения Сбоку (поперечное)
Аксессуары
PTC/8/00, перемычка L = 250 MM.
PTC/8/00, перемычка L = 250 MM.
Код: ZPTC0800
PTC/8/02, 2 полюсная перемычка
PTC/8/02, 2 полюсная перемычка
Код: ZPTC0802
PTC/8/03, 3 полюсная перемычка
PTC/8/03, 3 полюсная перемычка
Код: ZPTC0803
PTC/8/05, 5 полюсная перемычка
PTC/8/05, 5 полюсная перемычка
Код: ZPTC0805
PTC/8/10, 10 полюсная перемычка
PTC/8/10, 10 полюсная перемычка
Код: ZPTC0810
PTC/SP, полоса маркировочная
PTC/SP, полоса маркировочная
Код: ZPTC0990
SDD/1, вилка тестовая
SDD/1, вилка тестовая
Код: ZDD001
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Код: 02135
HSCB.6/PTGR, торцевой изолятор для HSCB.6, серый
HSCB.6/PTGR, торцевой изолятор для HSCB.6, серый
Код: ZHB201GR
HSCB/6/PO/2, короткозамкнутая перемычка, 2 полюса
HSCB/6/PO/2, короткозамкнутая перемычка, 2 полюса
Код: ZHB203
HSCB/6/PO/4, короткозамкнутая перемычка, 4 полюса
HSCB/6/PO/4, короткозамкнутая перемычка, 4 полюса
Код: ZHB204
HSCB/6/CPM, замыкающий винт+рукав
HSCB/6/CPM, замыкающий винт+рукав
Код: ZHB205
PSD/O, тестовая розетка
PSD/O, тестовая розетка
Код: ZPD017
BT/3, торцевой упор
BT/3, торцевой упор
Код: ZBT003
BTU, торцевой упор
BTU, торцевой упор
Код: ZBT005
BTO, торцевой упор
BTO, торцевой упор
Код: ZBT007
