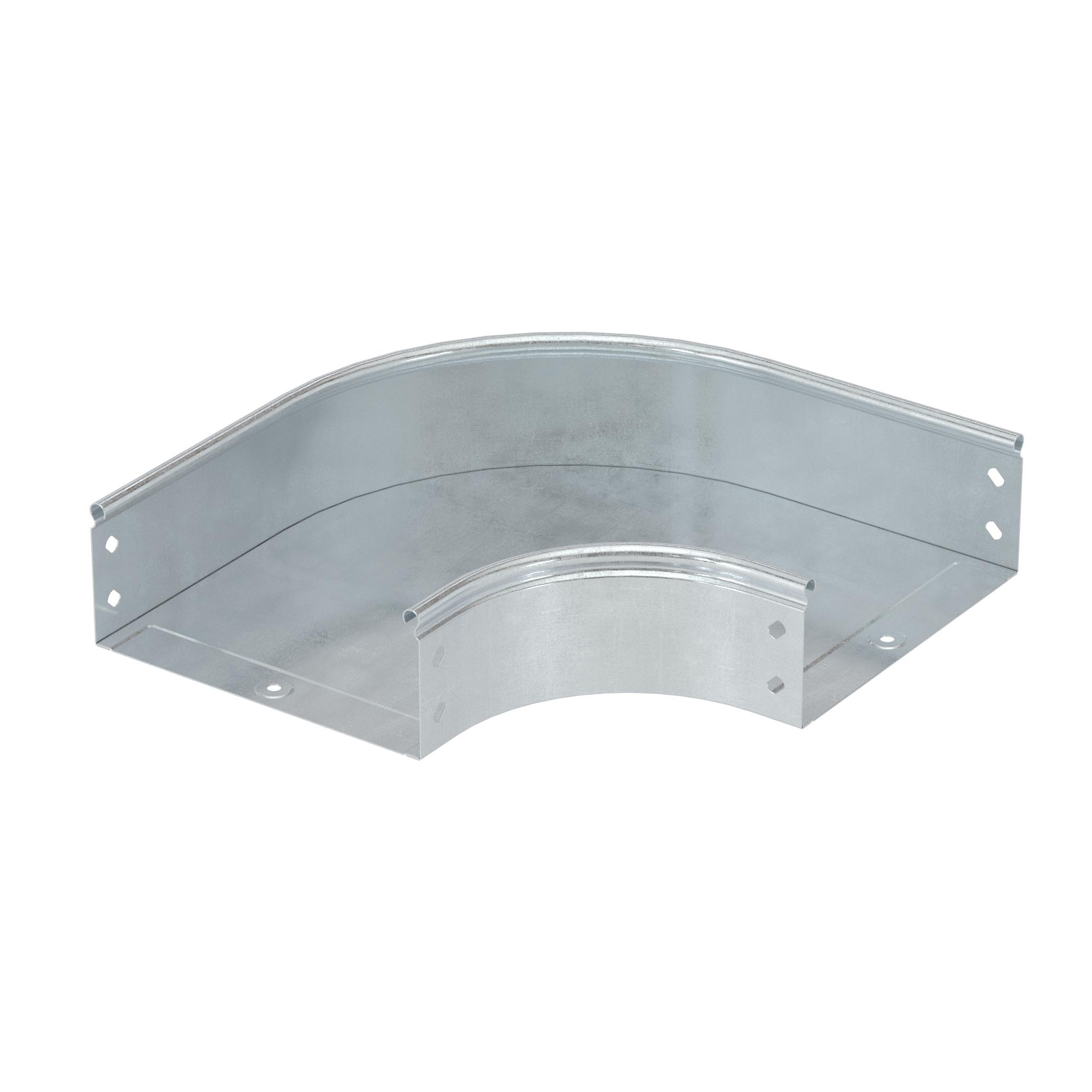

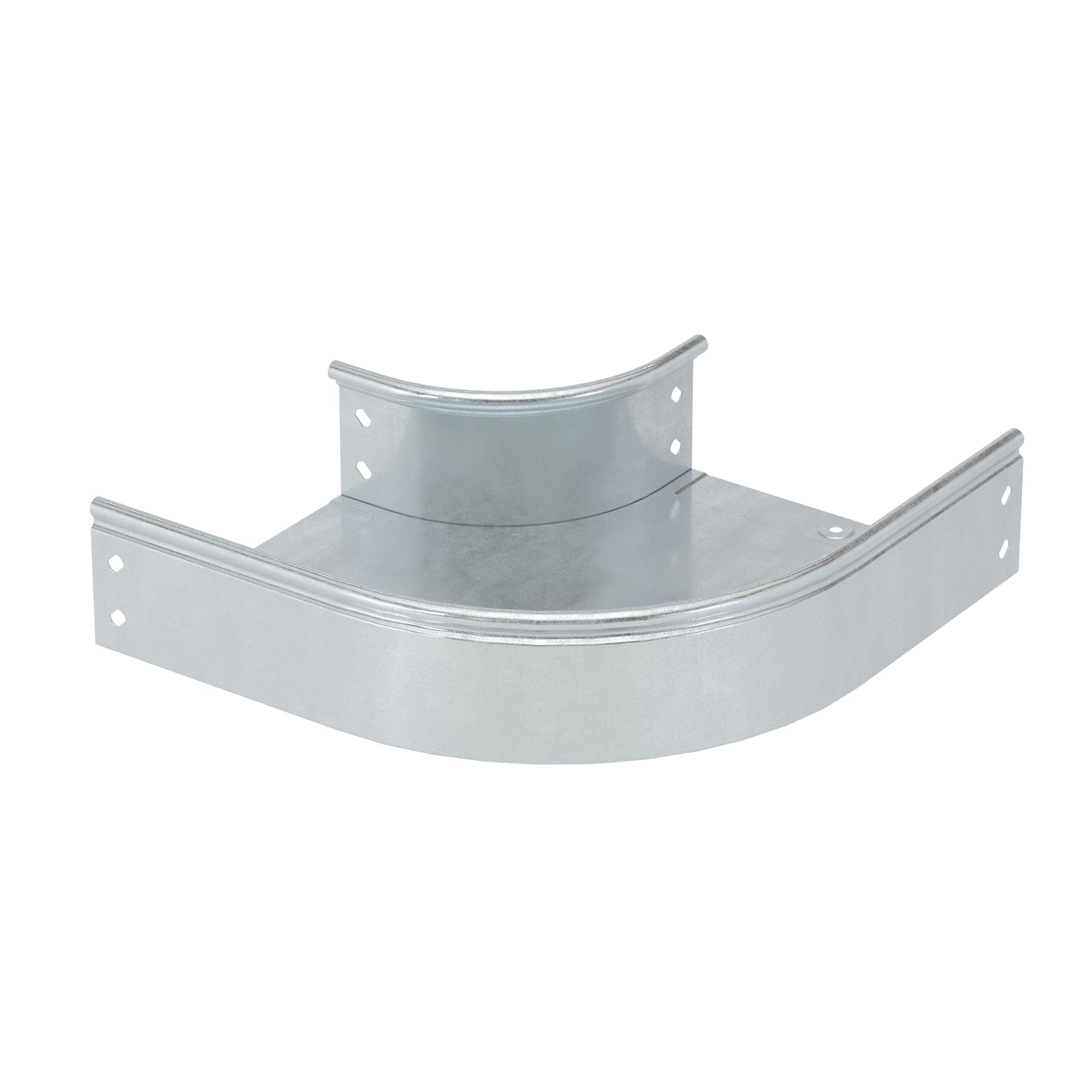

Угол CPO 90 горизонтальный 90° 300x50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа,горячеоцинкованный

Угол CPO 90 горизонтальный 90° 300x50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа,горячеоцинкованный

Код: 36005KHDZ

Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 90о СРО обеспечивает поворот трассы в горизонтальной плоскости под прямым углом. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы.
Ширина – 300 мм, высота – 50 мм, толщина стали – 0,8 мм.Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	Без разъема/соединителя
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	0.8
Отклонение (угол)	90°
Перфорированная боковая стенка	Нет
Вид/марка материала	Прочее
Материал	Сталь
Перфорация в основании для монтажа	Да

Внутр. радиус, мм	100
Ширина кабельного лотка , мм	300
Высота кабельного лотка , мм	50
Изменение направления	Горизонтальн.
НАТО монтажные отверстия	Нет
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
37301HDZL	Пластина GTO H50, цинк-ламельная	4 шт
37501	Никелированная пластина для заземления PTCE	2 шт
CM010610HDZ	Винт с крестообразным шлицем М6х10, горячеоцинкованный	12 шт
CM100600HDZ	Гайка с насечкой, препятствующей откручиванию М6, горячеоцинкованная	12 шт

Аналоги

Угол CPO 90 горизонтальный 90° 300x50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный

Код: 36005KZL

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
