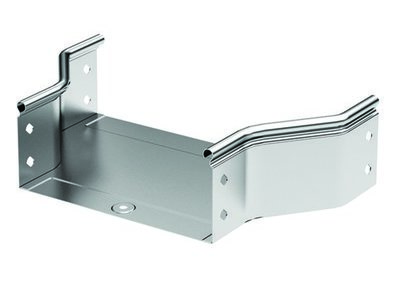

Переходник RRC симметричный 100/50 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Код: 36308K
Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Симметричная редукция – аксессуар, симметричный относительно средней линии, проходящей вдоль его длины.
Этот элемент обеспечивает расширение кабельной трассы с 50 мм до 100 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уполотнителями). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Конструктивное исполнение Симметричная редукция
Вид/марка материала Прочее
Ширина (большая) , мм 100
Ширина (уменьшения), мм 50
Материал Сталь
Высота кабельного лотка , мм 50
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

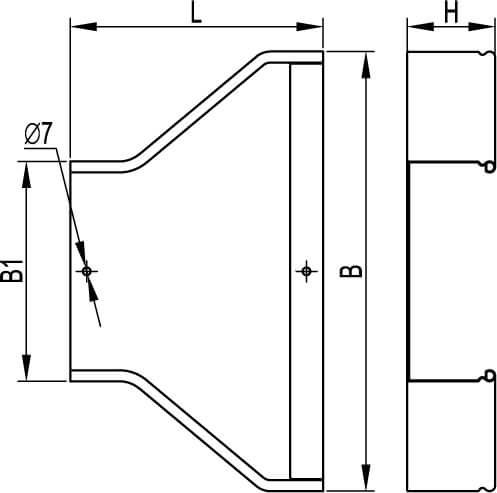

Чертежи
