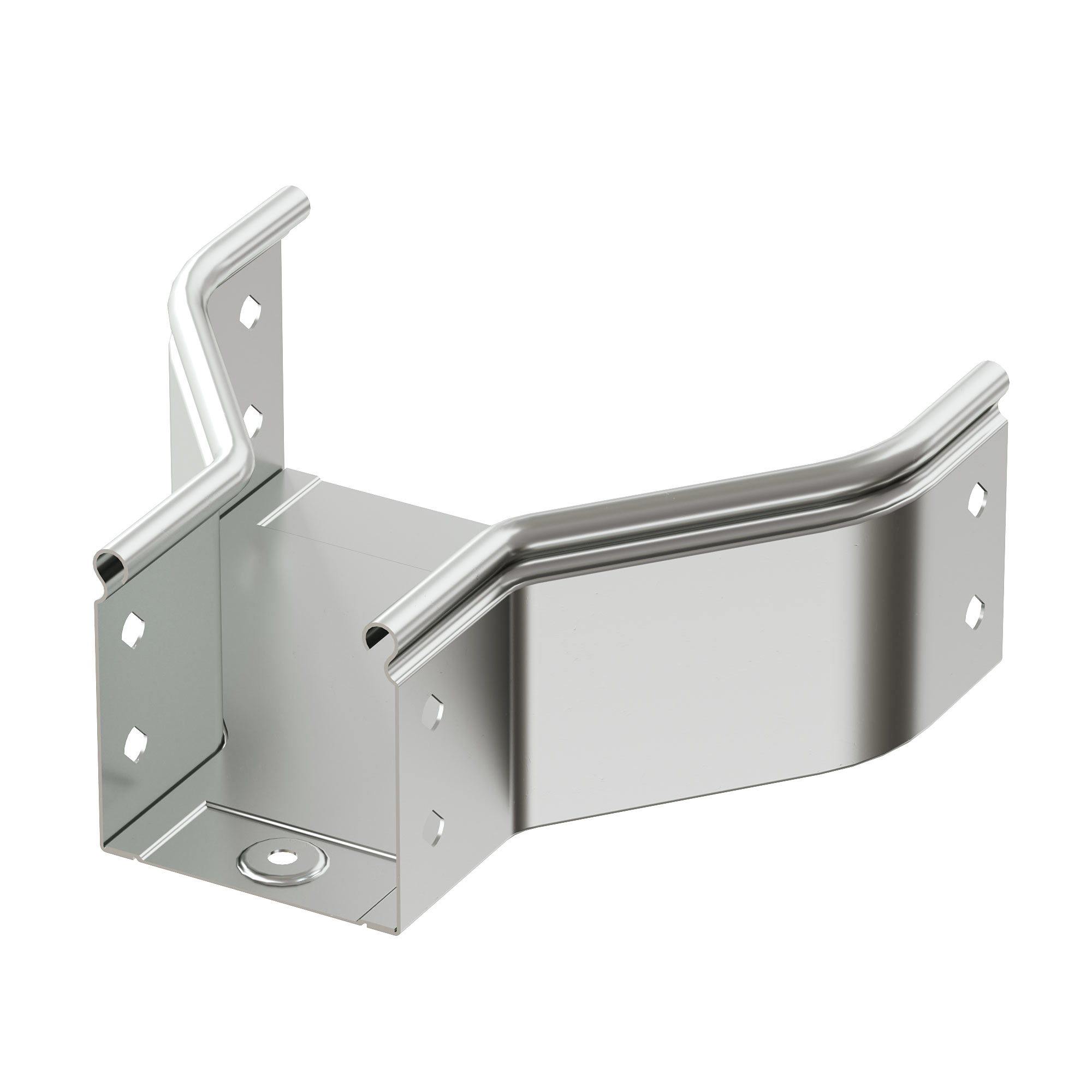

Переходник RRC симметричный 150/100 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
36309K
Переходник RRC симметричный 150/100 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
36309K
Вес, кг: | 0,480 |
Объем, м3: |
0,00144
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Симметричная редукция – аксессуар, симметричный относительно средней линии, проходящей вдоль его длины.
Этот элемент обеспечивает расширение кабельной трассы со 100 мм до 150 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уполотнителями). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
Подробнее
Этот элемент обеспечивает расширение кабельной трассы со 100 мм до 150 мм или же ее сужение. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и уполотнителями). Высота - 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
Конструктивное исполнение | Симметричная редукция |
Ширина (большая), мм | 150 |
Ширина (уменьшения), мм | 100 |
Материал | Сталь |
Высота кабельного лотка, мм | 50 |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Переходник симметричный |
Высота | 50 мм |
Толщина | 0.8 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 150 мм |
Состав комплектного аксессуара
Код | Название | Количество |
37301 | Пластина соединительная GTO H50 | 4 шт |
37501 | Никелированная пластина для заземления PTCE | 2 шт |
CM010610 | Винт с крестообразным шлицем М6х10 | 12 шт |
CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 12 шт |
