Усиленный анкер со шпилькой М8

Код: CM470850

Вес, кг:	0,052
Объем, м³:	0,00003 ?

Тип упаковки:

Кол-во в упаковке: 25

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2019.LT "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

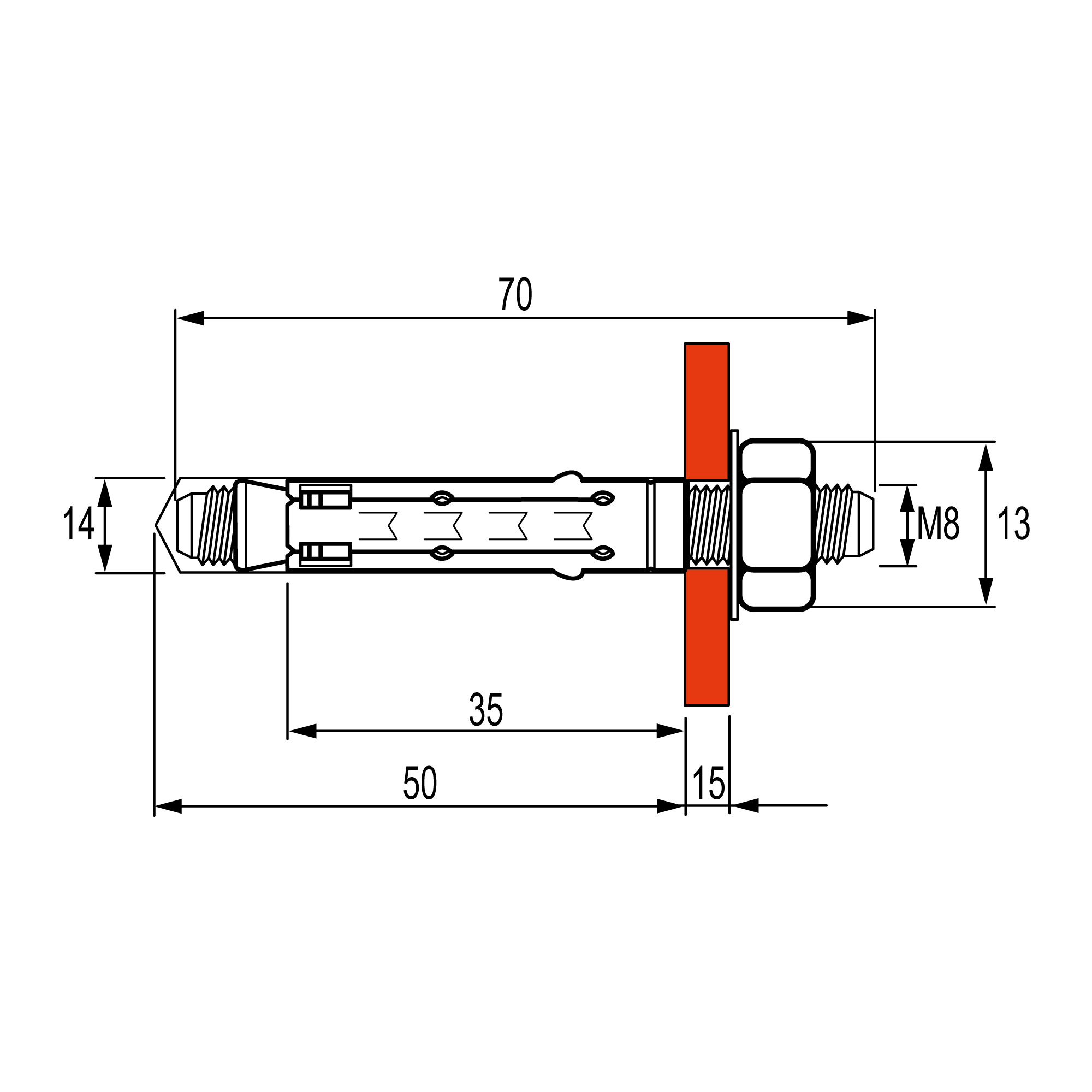

Усиленный анкер применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Его конструкция предотвращает случайное выпадение или проворачивание при демонтаже. Пластиковая заглушка защищает анкер от загрязнения пылью.

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Мин. глубина высверленного отверстия, мм	50
Материал втулки (гильзы)	Сталь
Длина, мм	70
Метрический размер резьбы (М..)	8

Диаметр высверливаемого отверстия, мм	14
Самосверлящий	Да
Выдергивающая нагрузка, кН	10.2
Укрепление существующего	Да
Элемент крепления	Гайка

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба	M8

Длина	70 мм
Тип изделия	Анкер усиленный со шпилькой
