Усиленный анкер с болтом М12

Код: CM461275

Вес, кг:	0,154
Объем, м³:	0,00008 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2019.LT "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Усиленный анкер применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Его конструкция предотвращает случайное выпадение или проворачивание при демонтаже. Пластиковая заглушка защищает анкер от загрязнения пылью.

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Мин. глубина высверленного отверстия, мм	70
Материал втулки (гильзы)	Сталь
Длина, мм	90
Метрический размер резьбы (М..)	12

Диаметр высверливаемого отверстия, мм	20
Самосверлящий	Да
Выдергивающая нагрузка, кН	28.7
Укрепление существующего	Да
Элемент крепления	Винт с Г-крюком

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба	M12

Длина	90 мм
Тип изделия	Анкер усиленный с болтом

Аналоги

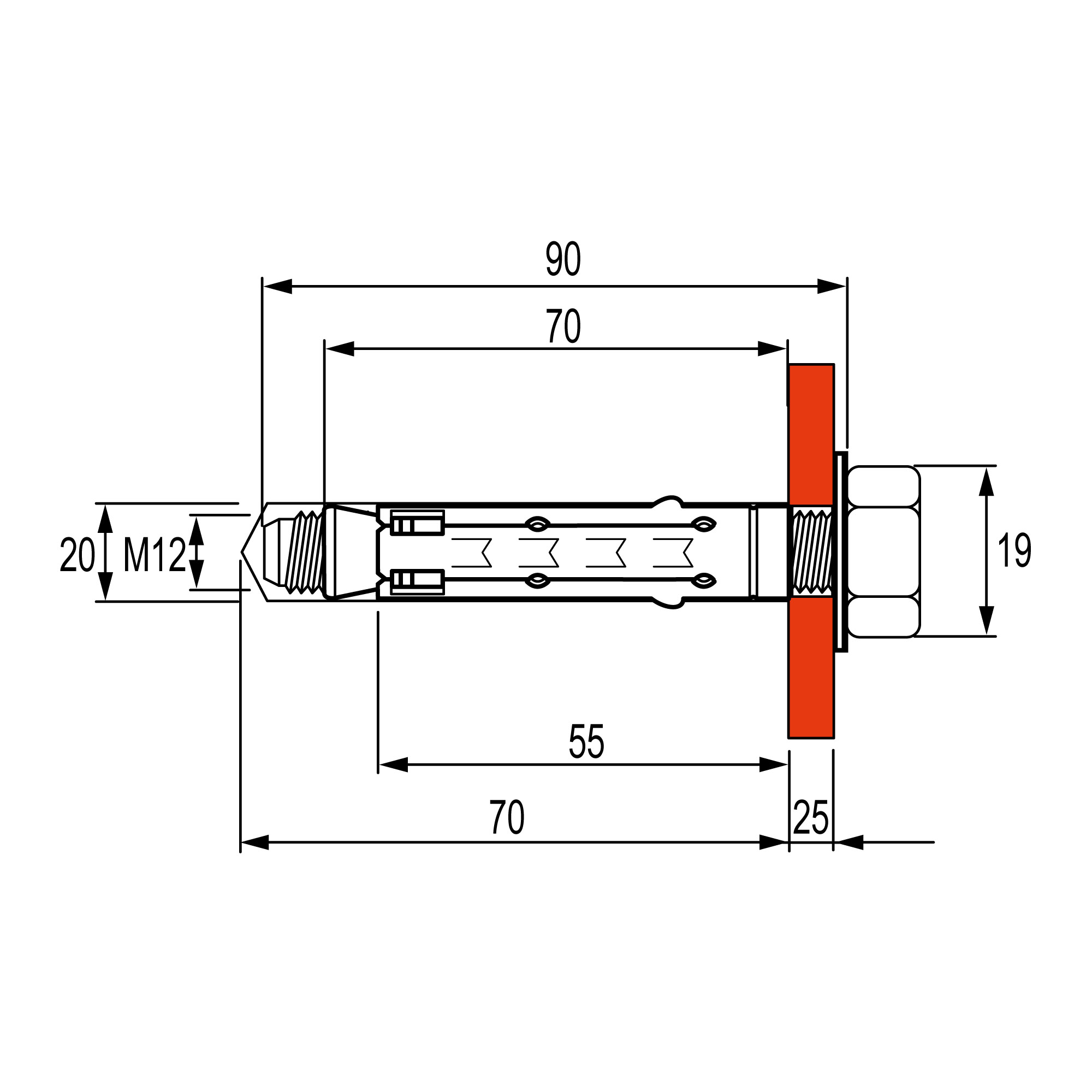

Чертежи
